Кран шаровый Дн50 Пн16

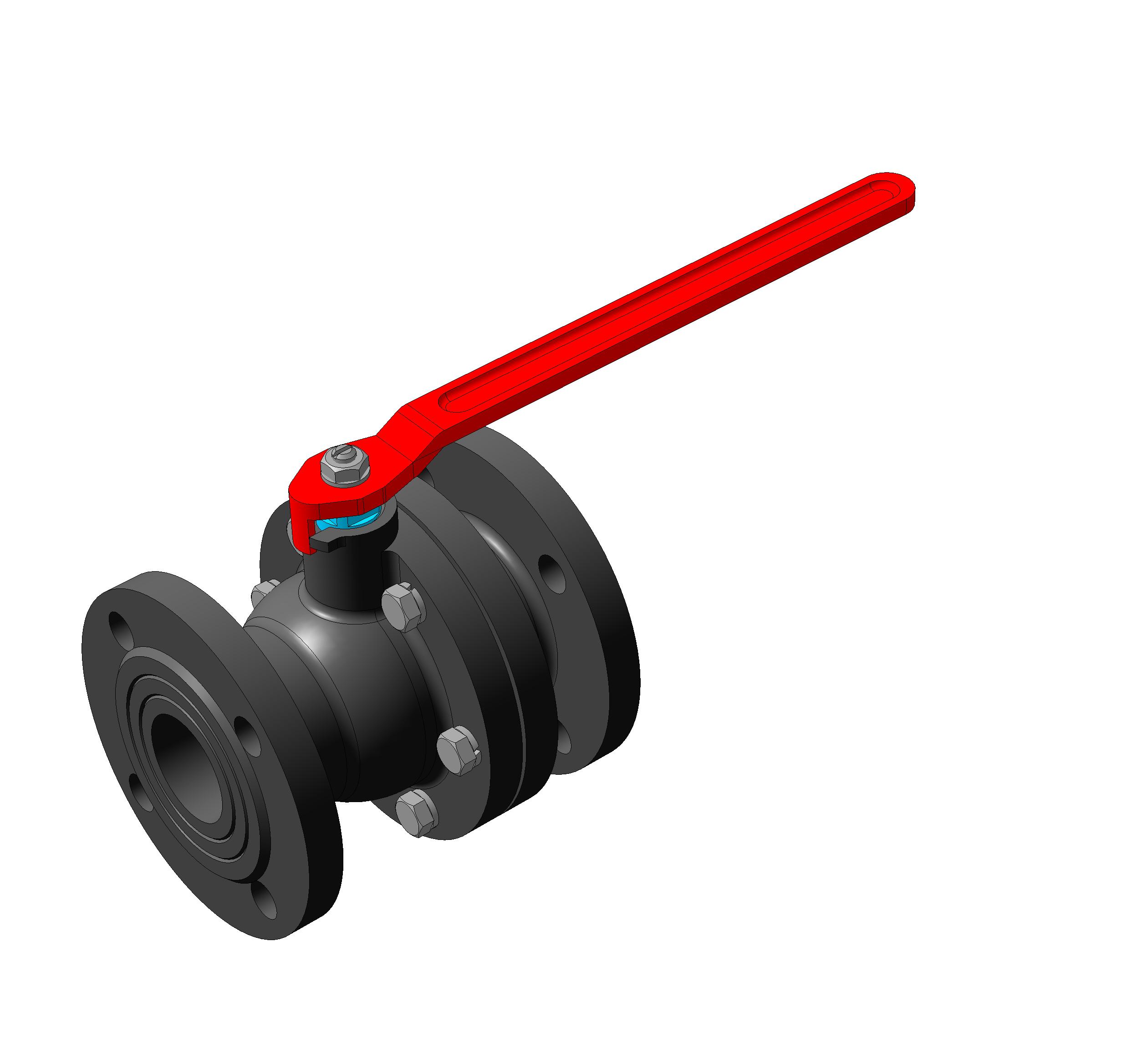

Кран шаровый DN50, PN16, фланцевый несварной.
Материал корпуса: нержавеющая cталь 12Х18Н9ТЛ ГОСТ 977-88. Используется в качестве затвора на нефте-, газо-, водопроводах.
Полная сборка крана из 3D- моделей + сборочный чертеж со спецификацией.

Состав: 3D-сборка + сборочный чертеж со спецификацией Язык документа

Софт: КОМПАС-3D 14

Сайт: www

Файлы:

╩╨└═-═╞-50-16╤┴.cdw
╩╨└═-═╞-50-16╤╧.spw
Втулка.m3d
Кольцо опорн50.m3d
Кольцо упл.m3d
Кольцорез.m3d
Кольцо-шток.m3d
Корпус1-50-16.m3d
Корпус2-50-16.m3d
Прлкладка50.m3d
Пружина50.m3d
Рукоятка50.m3d
ъЁрэ °рЁют√щ ╤┴50-16.a3d
Седло50.m3d
Шар50.m3d
Шпиндель50.m3d
