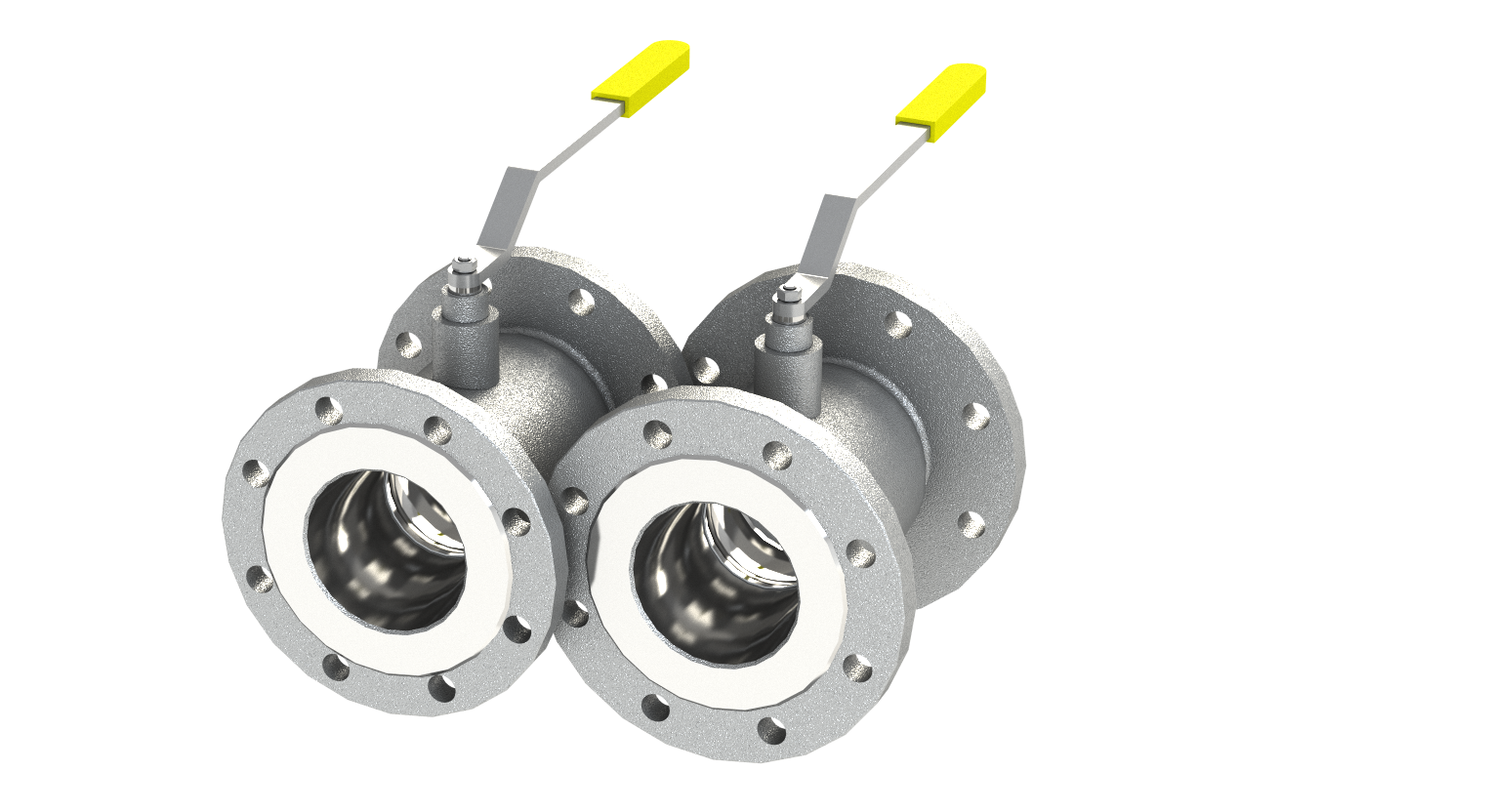

Краны шаровые стальные фланцевые КШЦФ DN-100, PN-16/PN-25

Рабочее давление 16 атм / 25 атм
Максимальная температура -40...+200С (для пара не более 150С)
Температура окружающей среды от -40...+80 град С
Присоединение: фланцевое
Фланцы: 1-100-16 / 1-100-25
Материал корпуса, патрубков, горловины: сталь 20
Материал штока и шара: нержавеющая сталь
Уплотнение штока и шара: фторопласт с добавлением 20% углерода и фторсилоксан
Климатическое исполнение по ГОСТ 15150-69 УХЛ У
Класс герметичности по ГОСТ 9544-93 А

есть .step модели

Состав: 3D Cборка Язык документа

Софт: T-Flex CAD 15.0.35

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Краны шаровые стальные фланцевые КШЦФ DN-100, PN-16/PN-25

Втулка.grb
Корпус PN-25.grb
колпачок.grb
КШЦФ DN 100 PN 16.grb
КШЦФ DN 100 PN 25.grb
Шар.grb
ручка.grb
Гайка ГОСТ 5915-70.GRB
КШЦФ DN 100 PN 16.stp
Уплотнение.grb
Корпус PN-16.grb
КШЦФ DN 100 PN 25.stp
