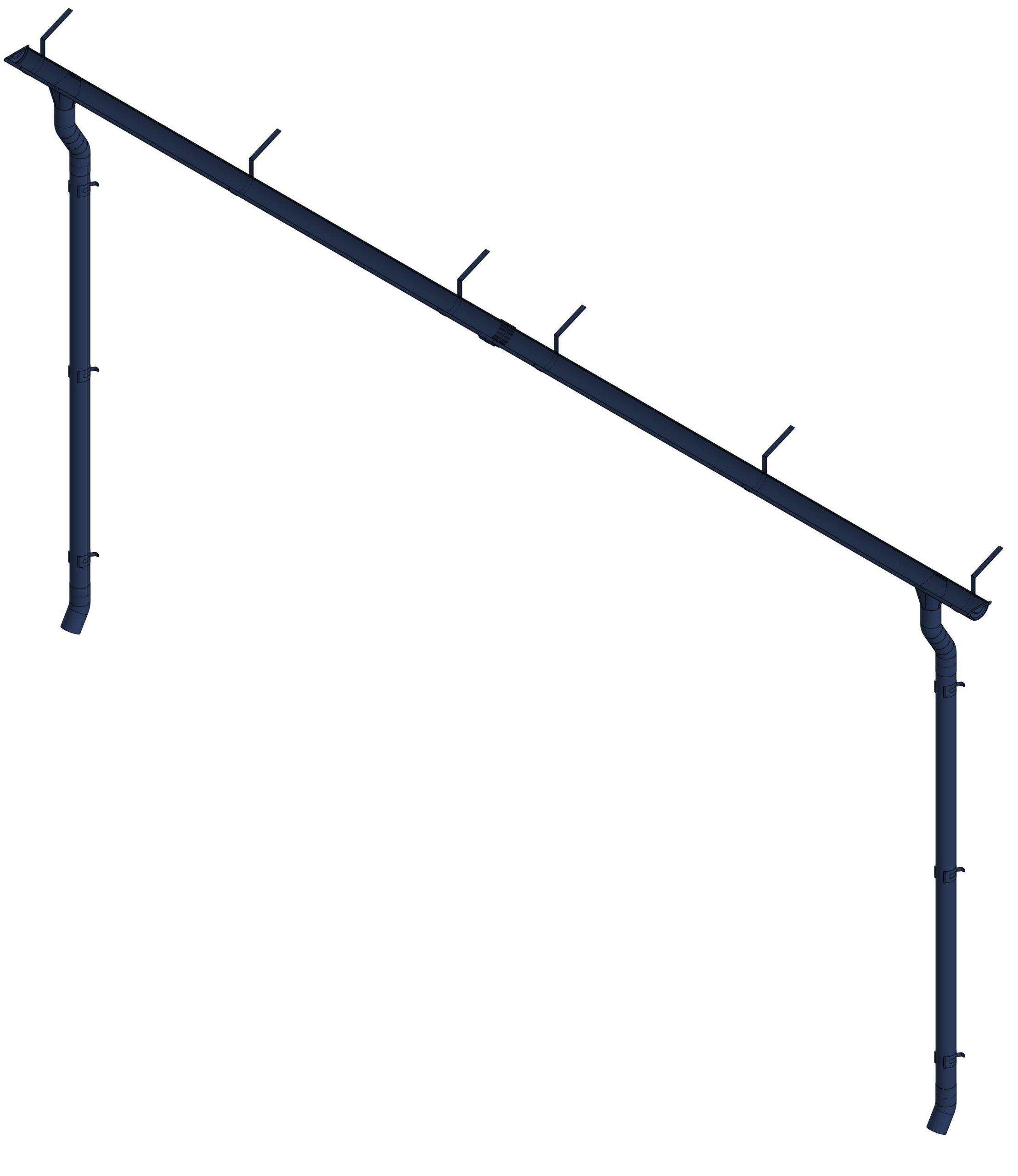

Металлическая водосточная система, в составе:
1. Желоб водосточный оцинкованный D125х3000 мм, цвет синий RAL5003;
2. Труба водосточная оцинкованная D100х3000 мм, цвет синий RAL5003;
3. Соединитель желоба оцинкованный D125 мм, цвет синий RAL5003;
4. Заглушка желоба оцинкованная D125 мм, цвет синий RAL5003;
5. Держатель желоба металлический D125х280х3 мм, цвет синий RAL5003;
6. Держатель водосточной трубы оцинкованный D100 мм, цвет синий RAL5003;
7. Колено трубы оцинкованное D100 мм (60°), цвет синий RAL5003;
8. Воронка выпускная оцинкованная D125х100 мм, цвет синий RAL5003.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Металлическая водосточная система
Металлическая водосточная система
0
3
539
19
0
30
Сообщить о проблеме
Автор
Danil313
Дата
14.09.2023
Язык
Русский
Состав
3D детали
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Воронка выпускная D125х100 мм, RAL5003.m3d
-
Держатель водосточной трубы D100 мм, RAL5003.m3d
-
Держатель желоба D125 мм, RAL5003.m3d
-
Желоб водосточный D125 мм, RAL5003.m3d
-
Заглушка желоба D125 мм, RAL5003.m3d
-
Колено трубы D100 мм (60°), RAL5003.m3d
-
-
Сборка.a3d
-
Соединитель желоба D125 мм, RAL5003.m3d
-
Соединитель трубы D100х1000 мм, RAL5003.m3d
-
Труба водосточная D100 мм, RAL5003.m3d
-
