Модельный ряд кранов шаровых BREEZE 11с36п

cерия - BREEZE Europe
тип соеденения - фланец/фланец
тип прохода - полнопроходной
рабочая температура -35….+180°
давление - PN16

Типоразмеры (артикул - DN/D):
11.36.015-001 - 15/15
11.36.020-001- 20/20
11.36.025-001 - 25/25
11.36.032-001 - 32/32
11.36.040-001 - 40/40
11.36.050-001 - 50/50
11.36.065-001 - 65/65
11.36.080-001 - 80/80
11.36.100-001 - 100/100
11.36.125-001 - 125/125
11.36.150-001 - 150/150

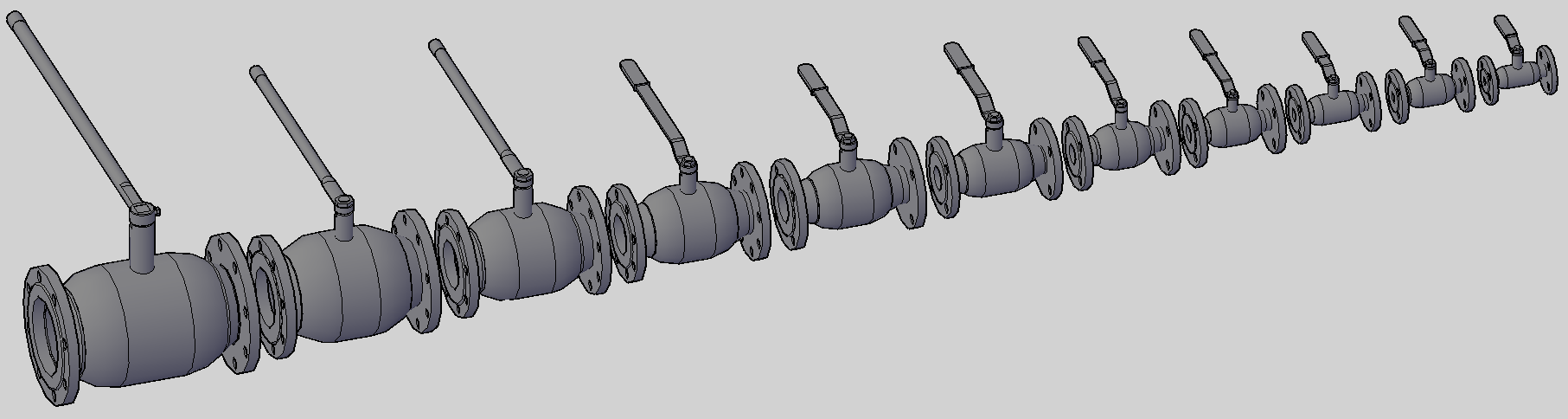

Модели сделаны в виде динамических блоков (поворачиваеться ручка), с атрибутами (обозначения для формирования спецификации при извлечении атрибутов). Для получения информации по конкретному крану кликнуть двойным нажатием по нужному блоку (крану). Модели сделаны таким образом, чтобы их конфигурация (внешние облик и присоеденительные размеры) была такая же, как у оригинала но вместе с тем, чтобы размер блока не был большим около 0,08 МБ (остались внешние очертания внутренние детали убраны). Поэтому данные модели могут использоваться, как макетные модели.
Они выполнены по 3D моделям присланным заводом изготовителем.

Состав: 3D сборка одним файлом Язык документа

Софт: AutoCAD 2010
