Монтаж пожарных емкостей ЕП-50

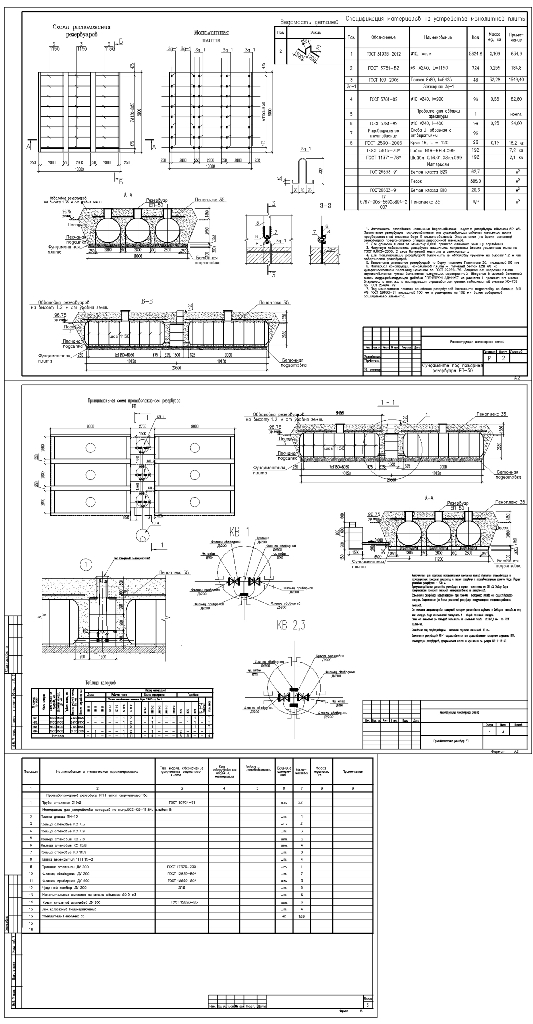

Монтаж пожарных емкостей (противопожарного запаса воды) и их обвязка. Спецификация колодцев и спецификация на их объем.

1. Источником резервного источника водоснабжения служат резервуары объемом 50 м3. Заполнение резервуара осуществляется от существующих скважин комплекса после предварительной очистки воды в фильтровальной. Опорожнение (на время ремонта) резервуаров предусмотрено специализированной техникой.
2. Для данного листа за отметку 0,000 принята отметка земли у горловины.
3. Наружную поверхность резервуара защитить покрытием весьма усиленного типа по ГОСТ 9.602-2005, 2 слоя битумной мастики и стеклоткани.
4. Для теплоизоляции резервуаров выполнить их обваловку грунтом на высоту 1.2 м от поверхности резервуаров.
Выполнить утепление резервуаров по верху плитами Пеноплекс 35, толщиной 50 мм.

Состав: Противопожарный резервуар Язык документа

Софт: AutoCAD 2013

Файлы:
проект пожарные емкости.dwg
