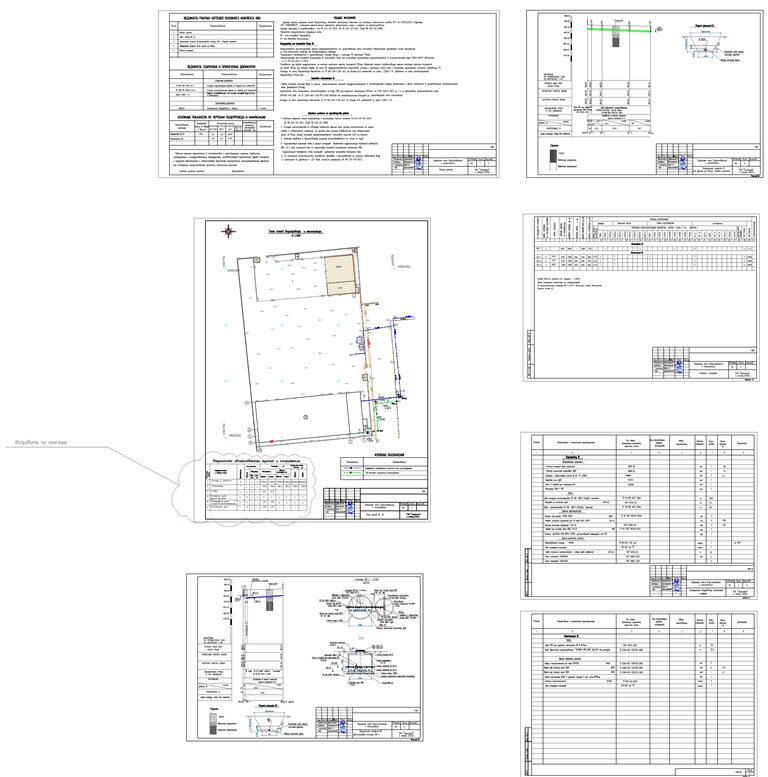

Наружное водоснабжение и канализация производственного здания в г.Жанаозен.

Источником водоснабжения для хозяйственно-бытовых нужд являются городские водопроводные сети г.Жанаозен.
Проектом предусматриваются следующие системы:
Система питьевого водопровода В1;
Система хозбытовой канализации К1;
Для водоснабжения проектируемого здания запроектирован водопровод, выполненный по тупиковой схеме.
Врезка выполняется в существующем водопроводной линий из ПЭ труб диаметром 110мм с помощью тройника 110х63мм.
Трубопровод В1 предусмотрен из полиэтиленовых труб диаметром 63мм СТ РК ISO 4427-2-2014.
Трубопровод В1 прокладывается в траншее на 0.5 м ниже глубины проникновения в грунт нулевой температуры. Средняя глубина заложения –1.2 м. до низа трубы.
Трубопроводы в траншее прокладываются с устройством мягкого основания толщиной 0.1 мм, обсыпкой пазух и над верхом труб на 0.3 м грунтом, не содержащих твердых включений. При пересечении водопровода (прокладывается ниже канализации) с самотечной канализации трубопровод прокладывается в ПЭ футляре.
Проектом предусматривается система бытовой канализации. Отведение сточных вод от проектируемого здания предусмотрено в существующий канализационный колодец.
Трубы бытовой канализации приняты из ПВХ труб по ГОСТ 32413-2013 и двухслойных труб «Корсис» по ТУ 2248-001-7301750-2005.
На выпуске из здания устанавливаются смотровые колодцы, далее по самотечным трубопроводам стоки будут отводиться в существующие наружные сети. Трубопроводы в траншее прокладываются с устройством мягкого основания толщиной 0.1 мм, обсыпкой пазух и над верхом труб на 0.3 м грунтом, не содержащих твердых включений.
Водопроводные и канализационные колодцы предусмотрены диаметром 1000-2000мм. Колодцы приняты из сборных железобетонных колец по ГОСТ 8020-90 на сульфатостойком портландцементе, марка по водонепроницаемости W-8. Монтаж колодцев производить на цементном растворе марки 100 толщиной 10 мм. Отверстия для труб после их монтажа тщательно заделываются бетоном кл. В12,5. Вертикальную наружную гидроизоляцию стен колодцев выполнить обмазкой горячим битумом БН-III за 2 раза по слою огрунтовки из 40% раствора битума в керосине.
Под основание колодцев выполнить битумно-щебеночную подготовку толщиной 50 мм с пропиткой битумом до полного насыщения.
Вокруг горловин колодцев выполнить отмостку шириной 0,6м из бетона кл.В12,5.
Монтаж системы, испытание и промывка трубопровода производятся в соответствии с требованиями СП РК 4.01-103-2013.
