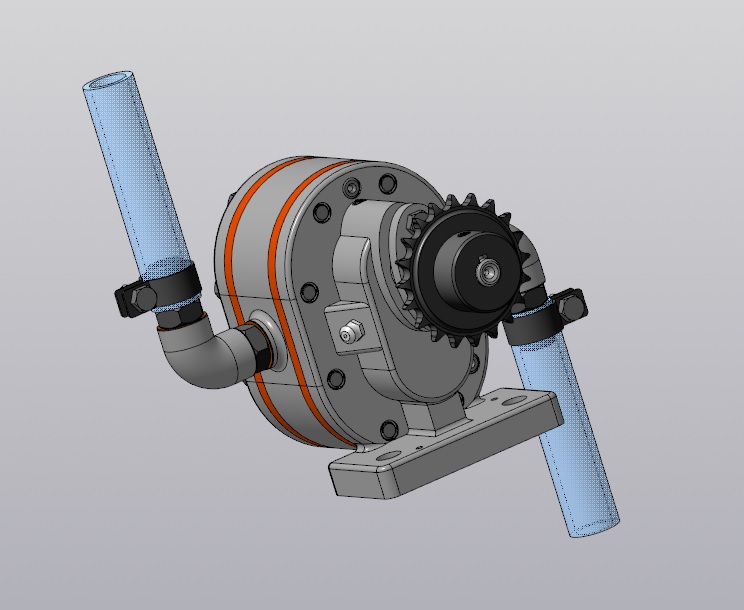

Насос 200 литров в минуту

Насос приводится в действие через вал с помощью цепной передачи. Органом управления может служить одноступенчатый редуктор. Производительность - 200 литров в минуту. Используется для установки на станциях аэрации.

Состав: 3D cборка + детали

Софт: КОМПАС-3D 2019

Файлы:

Насос/

Насос/02.011.013 Штуцер.m3d

Насос/02.011.017 Колесо зубчатое.m3d

Насос/02.011.010 Звёздочка.m3d

Насос/02.011.011 Вал.m3d

Насос/Маслёнка - корпус.m3d

Насос/Винт М8х10.m3d

Насос/Болт М6х25.m3d

Насос/Болт М6х16.m3d

Насос/02.011.003 Крышка.m3d

Насос/02.011.014 Наконечник.m3d

Насос/02.011.008 Втулка.m3d

Насос/Винт М8х62.m3d

Насос/Трубка 16х3.m3d

Насос/Штифт 9х62.m3d

Насос/02.011.004 Втулка.m3d

Насос/02.011.007 Стойка.m3d

Насос/02.011.015 Хомут.m3d

Насос/Маслёнка - пружина.m3d

Насос/Шпонка 5х5х25.m3d

Насос/02.011.009 Фланец.m3d

Насос/02.011.006 Прокладка.m3d

Насос/Гайка 2 М6.m3d

Насос/Шпонка 4х4х20.m3d

Насос/02.011.001 Корпус.m3d

Насос/Маслёнка - сборка.a3d

Насос/Маслёнка - шарик.m3d

Насос/Насос - технологическая сборка.t3d

Насос/02.011.012 Прокладка.m3d

Насос/02.011.002 Ось.m3d

Насос/02.011.016 Угольник.m3d

Насос/Вал - звёздочка.a3d

Насос/02.011.005 Втулка.m3d

Насос/02.011.018 Колесо зубчатое.m3d
