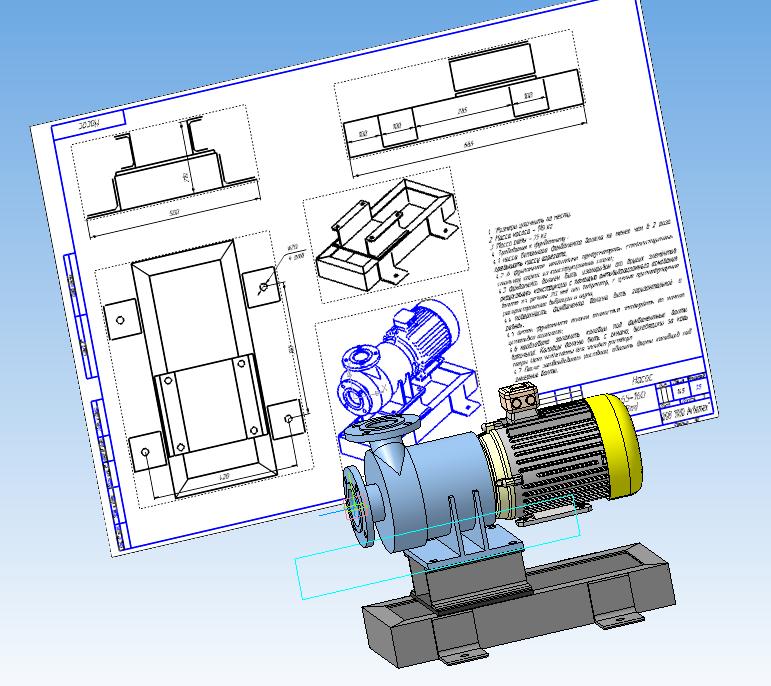

Насос КМ 80-65-160 (7.5 кВт)

Скорость вращения колеса у насоса К80-65-160 может достигать вплоть до 2900 оборотов за минуту.
Подается вода из помпы со скоростью пятьдесят метров кубических в час. Это довольно большие объемы, что делает данную модель насоса полезной для больших производств. КПД работы данной модели равен 72%
Длина напора воды может доходить вплоть до 38 метров. Кстати, подходит насос К80-65-160 как для работы в холодной, так и в горячей воде. Единственное табу – это морская соленая вода. Хоть основная труба и сделана из прочного чугуна, реакция солей на поверхность может быть со временем весьма губительной и разрушающей.
Сама же конструкция насоса состоит из главной трубы, в которой с двух сторон есть отверстия. С одной стороны это отверстие для поступления воды и оно составляет 80 миллиметров. А с другой – патрубка в 65 миллиметров.

Состав: Габаритная 3D Сборка Язык документа

Софт: КОМПАС-3D v16.1

Файлы:
КМ 80-65-160\PDF\КМ 80-65-160.pdf
КМ 80-65-160\Модель\АИР132S IM2081 (4,6,8 пол)....m3d
КМ 80-65-160\Модель\КМ 80-65-160 (7,5 кВт).a3d
КМ 80-65-160\Модель\Лист S=10.m3d
КМ 80-65-160\Модель\Рама.a3d
КМ 80-65-160\Модель\Сборка.a3d
КМ 80-65-160\Модель\Фланец 2-65-10.m3d
КМ 80-65-160\Модель\Фланец 2-80-10.m3d
КМ 80-65-160\Модель\Электродвигаетель\round head screw_ai(CR-RHMS 0.5-13x0.5x0.5-N).m3d
КМ 80-65-160\Модель\Электродвигаетель\round head screw_ai(CR-RHMS 0.5-13x0.5x0.5-N)_1.m3d
КМ 80-65-160\Модель\Электродвигаетель\round head screw_ai(CR-RHMS 0.5-13x0.5x0.5-N)_2.m3d
КМ 80-65-160\Модель\Электродвигаетель\Вал якорь
80-65-160\\த⥫\ 誠_4112-4 7,5 .m3d
80-65-160\\த⥫\⥫_4112-4 7,5 .a3d
80-65-160\\த⥫\ _4112-4 7,5 .m3d
80-65-160\\த⥫\_4112-4 7,5 .m3d
КМ 80-65-160\Модель\Электродвигаетель\крышка клеменной
80-65-160\\த⥫\। 誠_4112-4 7,5 .m3d
КМ 80-65-160\Чертежи\КМ 80-65-160.cdw
КМ 80-65-160\Модель\Электродвигаетель
КМ 80-65-160\PDF
КМ 80-65-160\Модель
КМ 80-65-160\Чертежи
КМ 80-65-160
