КОМПАС 3D 18

Насос ЦНН3

НГТУ им. Р.Е. Алексеева
Кафедра атомные и тепловые станции
Курсовой проект по дисциплине "Насосы"
На тему "Расчет проточной части насоса"
Нижний Новгород 2017

Насос ЦНН-3 «Насос центробежный, одноступенчатый, консольного типа, вертикального исполнения, с торцевым уплотнением вращающегося вала»
Исходные данные:
Марка насоса ЦНН-3
Подача, м3/ч 3800
Напор, м 115
Частота вращения, об/мин 1000
Мощность насосного агрегата , КВт 1500
Температура теплоносителя, °С 300
Давлении на всасывании, МПа 0,03
Коэффициент полезного действия, % 78
Масса насосной установки, т 86

Содержание

1. Введение……………………………………………………………………………….………………………..……….…….5
2. Описание конструкции насоса………………………………………………………………………..…9
3. Расчет рабочего колеса с профилированием лопаток………………………..18
4. Расчет профиля направляющего аппарата…………….……………………………...32
5. Расчет осевой силы на валу……………………………………………………………………….…….36
6. Расчет радиальных сил на подшипники………………………………………………………38
7. Выбор и расчет подшипниковых опор…………………………………………………………...39
8. Расчет выбранной прокладки главного разъема (между выемной
частью и корпусом)……………………………………………………………………………………………....44
9. Расчет шпонки под рабочим колесом (при наличии)……………...…………...47
10. Список использованной литературы…………………………………………………….…....48

Состав: Чертеж насоса Язык документа

Софт: AutoCAD 2017

Просмотр файлов
Пояснительная запискаа.doc

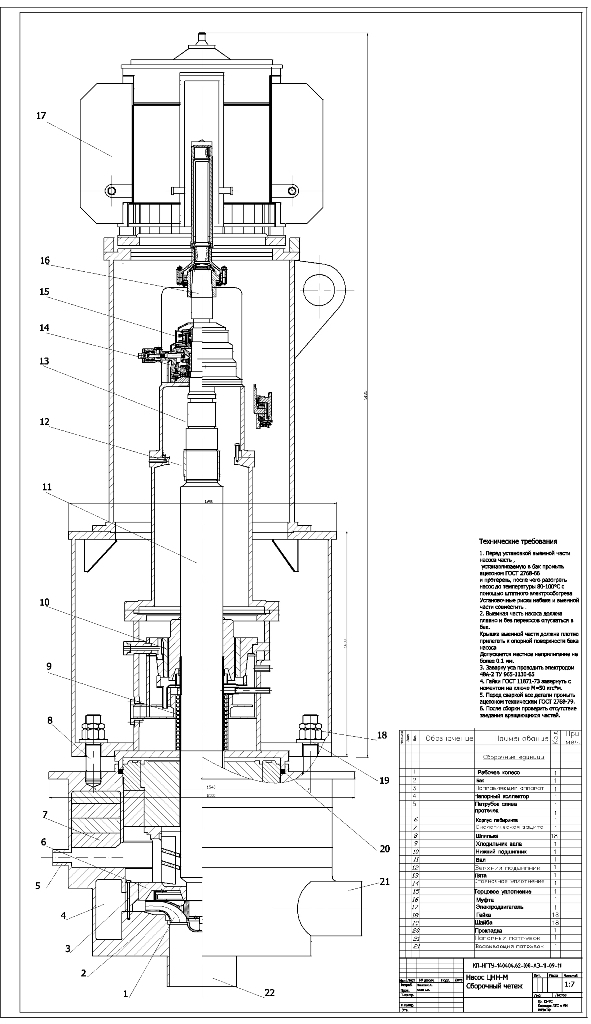

Общий вид насоса ЦНН-М.dwg
