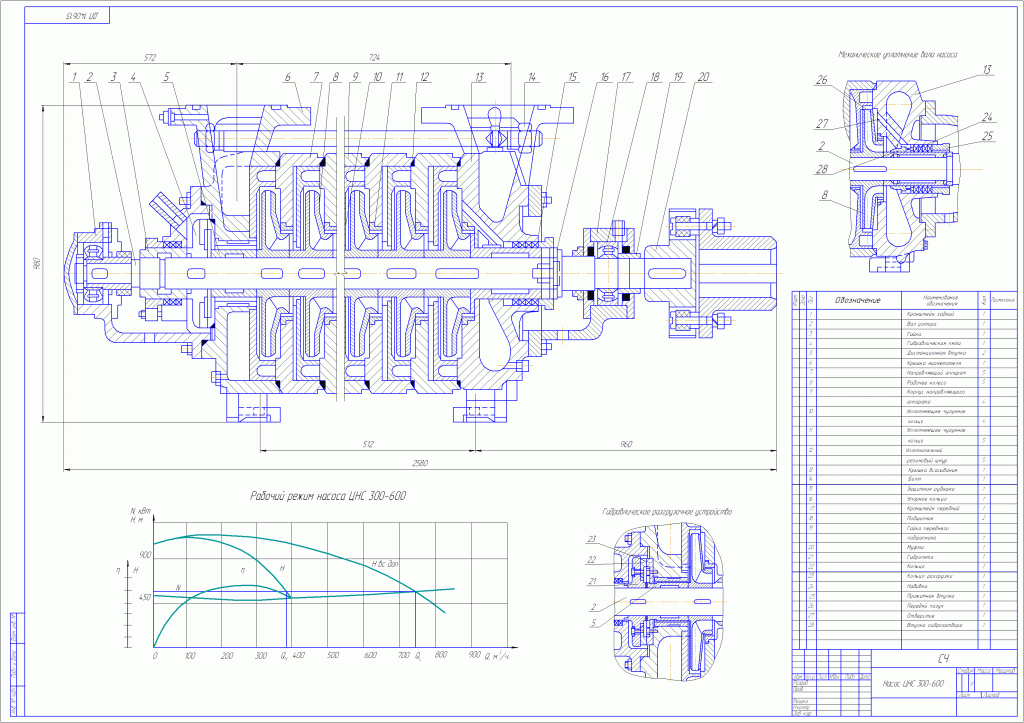

Чертеж насоса ЦНС 300-600, предназначен для откачки воды из шахты.
Техническая характеристика
Подача Q 300 м3/час
Напор H 600.00 м
Максимальная потребляемая мощность N 700.00 кВт
Частота вращения n 1475 (24.58) об/мин (сек-1)
Допускаемый кавитационный запас, м hдоп 4.50 м
Масса насоса m 2470 кг
Насос ЦНС 300-600
0
424
34205
96
3
60
Сообщить о проблеме
Автор
Па
Наталья
Дата
14.06.2012
Язык
Русский
Состав
Сборочный чертеж, Спецификация, Рабочий режим насоса ЦНС 300-600, Гидравлическое разгрузочное устройство
Софт
Компас 12
Содержимое архива
-
цнс 300-600.cdw
