Насосная станция второго подъёма насосы типа Wilo (EMA)

Полоцкий государственный университет
Кафедра трубопроводного транспорта, водоснабжения и гидравлики
Курсовой проект по дисциплине "Насосы и насосные станции"
На тему: "Проектирование насосной станции второго подъёма"
Новополоцк 2016

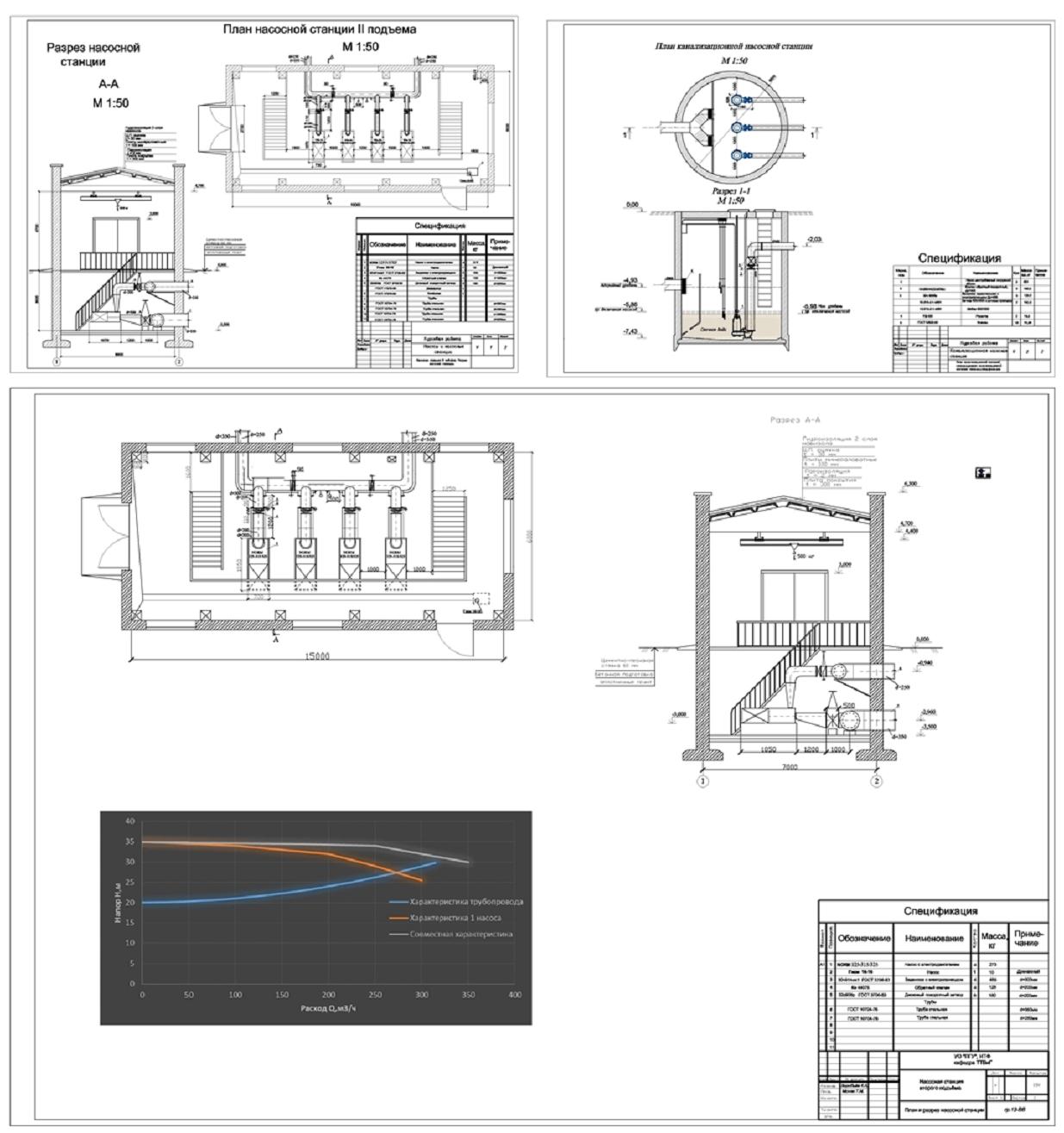

В данном курсовом проекте проектируем насосную станцию второго подъема. Насосная станция второго подъема спроектирована на два расчетных случая: подача воды на хозяйственно питьевые нужды и подача воды на тушение расчетного количества пожаров при максимальном водопотреблении.
При этом ориентируемся на насосы типа Wilo (EMA). Отметка земли около насосной станции – 127,0 м.
При проектировании насосной станции определяем тип насоса, его монтажное пятно и диаметры напорных и всасывающих водоводов. Также проектируем размеры насосной станции в зависимости от количества насосов и подбираем электродвигатели для принятых насосов.
НГ=40 м
∑h=28 м
Содержание
1. Введение
2. Характеристика системы трубопроводов
2.1. Определение требуемых напоров
3. Построение характеристики водопроводной сети
4. Подбор насосов
5. Анализ работы насосного оборудования
6. Подбор электродвигателей
7. Проектирование машинного зала насосной станции
7.1. Проектирование трубопроводов внутри насосной станции
7.2.1. Проектирование всасывающих коллекторов
7.2.2. Проектирование всасывающих трубопроводов
7.2.3 Проектирование напорных коллекторов
7.2.4. Проектирование напорных трубопроводов
8. Монтажное пятно устанавливаемых насосов
9. Проектирование машинного зала насосной станции
10. Канализационная насосная станция
10.1. Определение расходов
10.2. Подбор насосов
10.3. Определение объёма резервуара
10.4. Определение высоты заглубления КНС
10.5. Определение диаметра подающего коллектора
10.6. Подбор решёток
10.7. Определение размеров насосной станции
10.8. Гидравлический расчёт напорных водоводов
Литература
