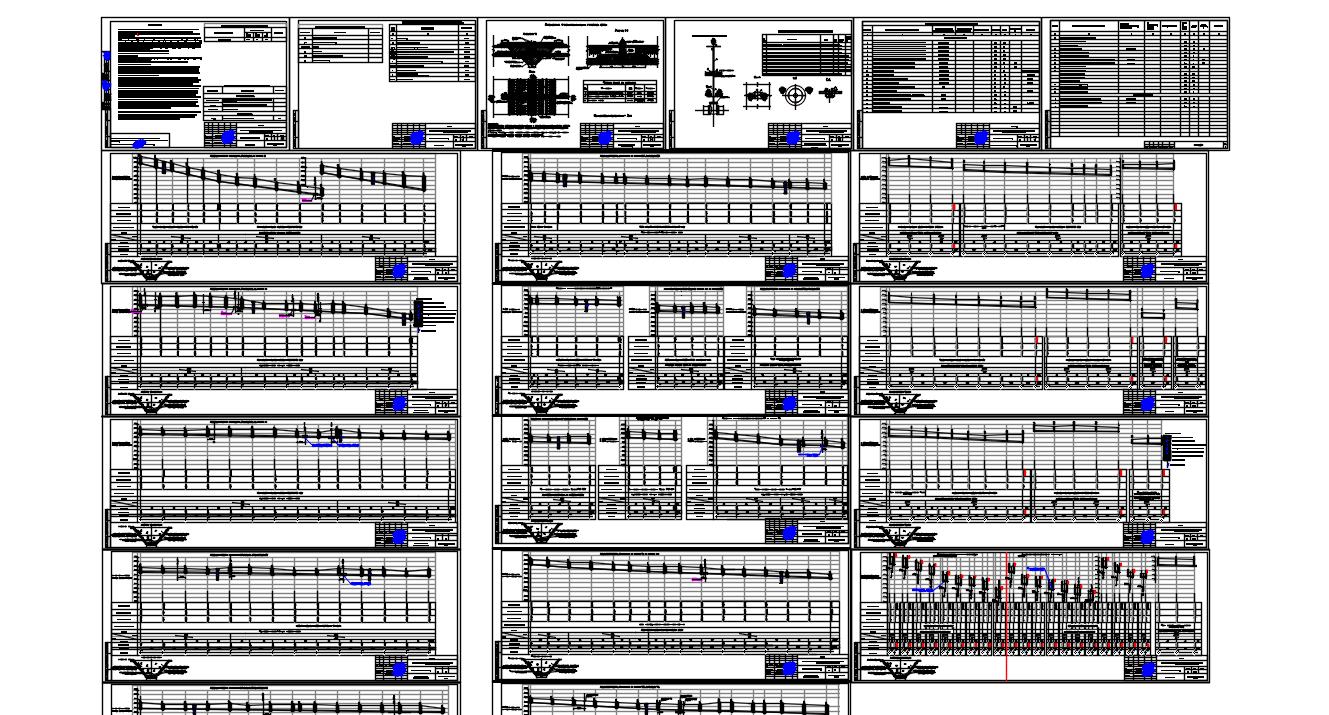

Полный проект. 1. Схема прокладки. 2. Спецификация 3. Продольные профили
Разработка ПСД "Строительство канализационных сетей в с. ........... Карагандинской области" разработан на основании задания на проектирование выданного заказчиком. Рабочий проект разработан в соответствии с требованиями СНиП РК 4.01-02-2009 ((с изменениями по состоянию на 13.06.2017 г.)), СН РК 4.01-03-2011 г. и СНиП РК 4.01-05-2002.
Участок изыскания с дневной поверхности представлена почвенно-растительным слоем мощность до 0,2м, насыпным грунтом (гравий, галька) мощностью 0,3-0,4м. Ниже по разрезу залегают суглинки с включением щебня и дресвы до 30%, с переслаиванием песка с включением щебня и дресвы до 30% мощностью 1,3-2,2м, супесь с включением щебня и дресвы до 30%, с прослойками песка с включением щебня и дресвы до 30% мощностью 0,2-0,4м. Подстилающим слоем служат пески с включением щебня и дресвы до 30% и щебнистый грунт с песчаным заполнителем (вскрытая мощностью до 5,0м).
В период изыскания грунтовые воды не вскрыты на глубине 5,0м.
Коррозионная активность грунтов к углеродистой стали - низкая.
Район не сейсмичный.
Нормативная глубина сезонного промерзания СП РК 5.01-102-2013: для суглинков - 167см, для супеси и песков - 204см, для крупнообломочных грунтов - 247см.
Максимальная глубина проникновения нулевой изотермы на оголенных от снега участках - 259см.
Грунты незасоленные. Грунты непросадочные.
Расчетный расход сточных вод принят согласно СН РК 4.01-03-2011 Табл.5.14., по справки о количестве населения. Для самотечной канализации предусмотрены канализационные безнапорные полиэтиленовые трубы Ø150 - 400мм по ГОСТ Р54475-2011. Под дорогой канализационная труба прокладывается в стальном футляре ∅426х6,0 мм по ГОСТ 10704-91 с весьма усиленной изоляцией. Для напорной канализации предусмотрены полиэтиленовые трубы SDR21 ПЭ100 ∅40х2,3, ∅160х7,7мм по ГОСТ 18599-2001. В траншеи полиэтиленовая труба укладывается на песчаную подготовку t=10,0см(привозной). Обратная засыпка, привозным песком, производится экскаватором на высоту равную диаметру трубы плюс 30см, с уплотнением грунта пневмотрамбовкой. Оставшейся объем выемки засыпают бульдозером местным грунтом с укаткой грунта катком. В траншеи стальная труба укладывается на естественное основание. Обратная засыпка, местным грунтом, производится экскаватором на высоту равную диаметру трубы плюс 20см, с уплотнением грунта пневмотрамбовкой. Оставшейся объем выемки засыпают бульдозером местным грунтом с укаткой грунта катком. Подбивка грунтом трубопровода производится ручным немеханизированным инструментом. Уплотнение грунта в пазухах между стенкой траншеи и трубой, а также всего защитного слоя следует проводить ручной механической трамбовкой до достижения коэффициента уплотнения К=0.95. Далее траншея засыпается местным грунтом с уплотнением до К=0.98. При производстве работ, при укладке канализации в траншею, в местах пересечения с кабелем необходимо получить письменное разрешение и работу производить в присутствии представителя работника связи. В период производства работ в местах пересечения трубопровода с кабелем, во избежание его провисания, кабель должен быть уложен в стальную трубу Ду=100мм. Все земляные работы в местах пересечения с кабелем должны быть выполнены вручную. Переход через магистральную авто-дорогу предусмотрено горизонтальное бурение. Переход через авто-дорогу предусмотрено в стальном футляре открытым способом.
Проектируемые канализационные колодцы выполнены из сборных железобетонных элементов по ГОСТ 8020-90.
Сточные воды самотеком поступают в проектируемую канализационную насосную станцию с последующей перекачкой в проектируемые очистные сооружения КОС. Перед КНС устанавливается колодец с задвижкой с ручным приводом. В конце напорного трубопровода устанавливается колодец-гаситель.
