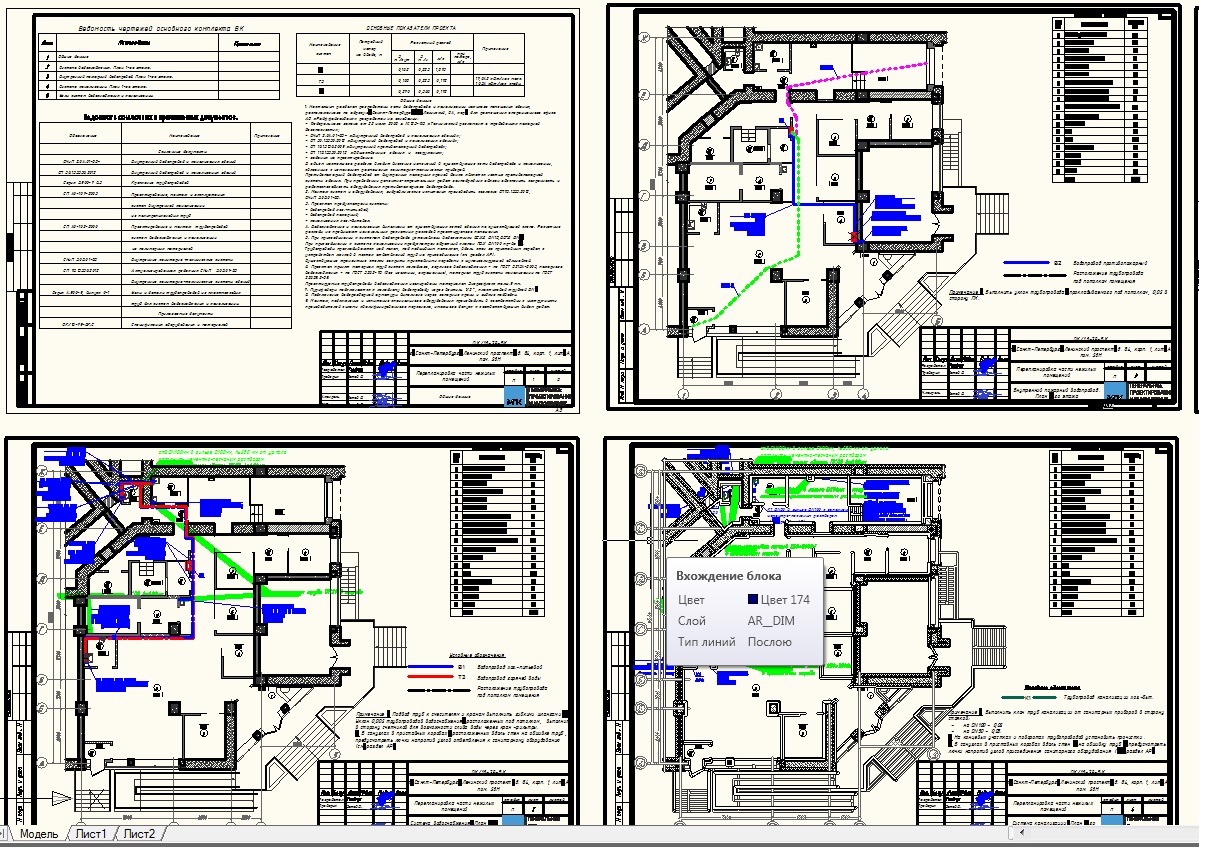

Перепланировка под операционный офиса Банка. Раздел ВК

Операционный офиса Банка
1. Настоящим разделом разработаны сети водопровода и канализации нежилого помещения здания, разработан на основании:
- Федерального закона от 22 июля 2008 г. №123-ФЗ «Технический регламент о требованиях пожарной безопасности»;
- СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»;
- СП 30.13330.2012 «Внутренний водопровод и канализация зданий»;
- СП 10.13130.2009 «Внутренний противопожарный водопровод»;
- СП 118.13330.2012 «Общественные здания и сооружения»;
- задания на проектирование.
В объем настоящего раздела входит внесение изменений в существующие сети водопровода и канализации, связанные с изменением размещения санитарно-технических приборов.
Противопожарный водопровод от внутренних пожарных кранов банка является частью противопожарной системы здания. При проведении ремонтно-строительных работ генподрядчик обязан обеспечить сохранность и работоспособность оборудования противопожарного водопровода.
2. Монтаж систем и оборудования, гидравлические испытания производить согласно СП73.1333.2012,
СНиП 3.05.01-85.
3. Проектом предусмотрены системы:
- водопровод хоз.-питьевой;
- водопровод пожарный;
- канализация хоз.-бытовая.
4. Водоснабжение и канализация выполнены от существующих сетей здания по существующей схеме. Расчетные расходы не превышают изначальных расчетных расходов проектируемого помещения.
5. При присоединении к системам водопровода установлены водосчетчики ВСХД DN15,ВСГД DN15.
При присоединении к системе канализации предусмотрен обратный клапан ПВХ DN100 пр-ва HL.
Трубопроводы прокладываются над полом, под подшивным потолком, вдоль стен за приставным коробом с устройством лючков в местах ответвлений труб на присоединение (см. раздел АР).
Существующие транзитные стояки закрыты приставными коробами с шумоизолирующей облицовкой.
6. Проектом принят материал труб систем холодного, горячего водоснабжения - по ГОСТ 52134-2003, пожарного водоснабжения - по ГОСТ 3262-75 (без изоляции, окрашенные), материал труб системы канализации по ГОСТ 22689.2-89.
Проектируемые трубопроводы водоснабжения изолированы материалом Энергофлекс толщ.9 мм.
7. Пурифайеры подключаются к холодному водопроводу через вентиль 1/2", пластиковой трубкой DN6.
8. Подключение водоразборной арматуры выполнено через запорные краны и гибкие подводки.
9. Монтаж, подключение и испытание специального оборудования производить в соответствии с инструкциями производителей силами квалифицированного персонала, имеющего допуск к соответствующим видам работ.
