Песколовка с круг движением воды

0
2
112
4
0
30

Салаватский индустриальный колледж водоснабжение и водоотведение 2017

Длина песколовки (средняя линия кругового лотка) определяется по формуле

где k-коэффициент, равный 1,7 при гидравлической крупности задерживаемого песка U0=18,7 мм/с
Hp- расчетная глубина песколовки, Hp =0,5 м
V- скорость течения сточных вод, при максимальном при-токе 0,3 м/с
м
Необходимая площадь поверхности песколовки, м2

м2
Диаметр песколовки определяется по формуле

где n – число песколовок, n = 2 [3]
м
Объем задерживаемого в песколовке песка в сутки

где Pn - количество задерживаемого песка в песколовке,
Pn = 0,02 л/cут на 1 человека
м3
Т.к. V = 0,44 м3 > 0,1 м3 принимается механическое удаление песка с помощью гидроэлеватора

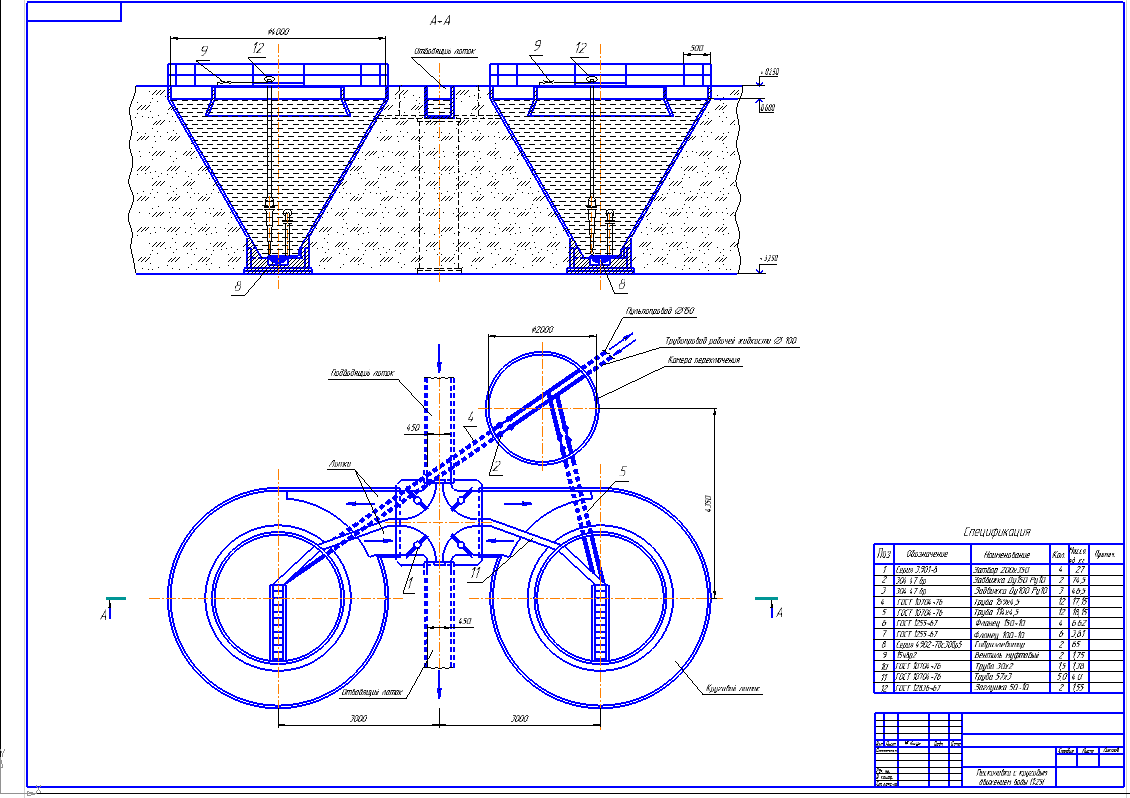

Согласно запроектированы 2 песколовки, у которых:
- номер типового проекта 902-2-27-3, пропускная способность 4200-7000 м3/сут;
- расстояние между центрами песколовок 6000 мм, диаметр 4000мм;
- ширина кольцевого желоба 500 мм, ширина подводящего и отводящего лотка 450 мм, ширина лотков песколовки для впуска воды 350 мм, расстояние между осью песколовок 4350 мм
