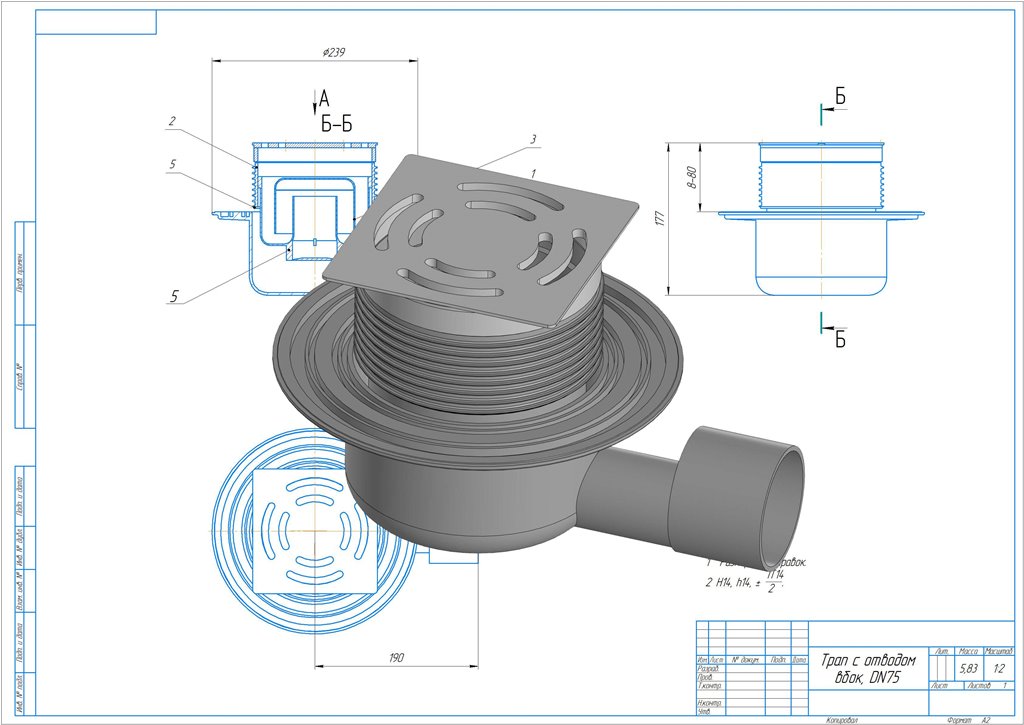

Пластиковый трап для душа с отводом воды вбок, Ду75 мм

Пластиковый трап для душа с отводом воды вбок, Ду 75 мм. Сборка состоит из 5 деталей в формате .m3d. Сама сборка соответственно в .a3d. Приложена спецификация. Сборочный чертеж на лист формата А2 в масштабе 1:2.

Состав: 3D Сборка

Софт: КОМПАС-3D 20

Файлы:
Трап с отводом вбок, DN75.cdw
Клапан.m3d
Кольцо уплотнительное.m3d
Корпус трапа.m3d
Крышка.m3d
Обечайка.m3d
Сифон.m3d
ГЛДР.494724.03.00 - Трап пластиковый.a3d
Трап с отводом вбок DN75.spw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Трап для душа AlcaPlast APV26
Рейтинг: 20
Софт: КОМПАС-3D 15.2
Состав: 3D Сборка
0
6
131
997
Трап для душа AlcaPlast APV26
Трап для душа McAlpine
Рейтинг: 20
Софт: SolidWorks 2021
Состав: 3D Сборка
0
0
0
152
Трап для душа McAlpine

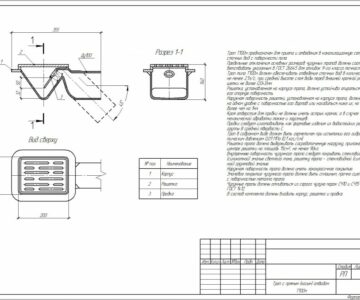

Трап с прямым (косым) отводом Т100м
