Пристройка спортивного, актового зала и пищеблока средней школы ВиК

Водоснабжение и канализация пристройки школы, двух этажная пристройка с спортзалом и пищеблоком

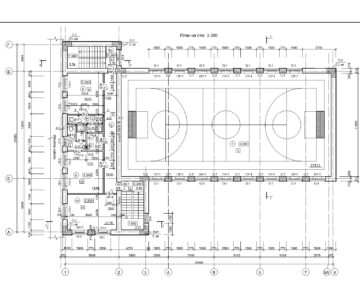

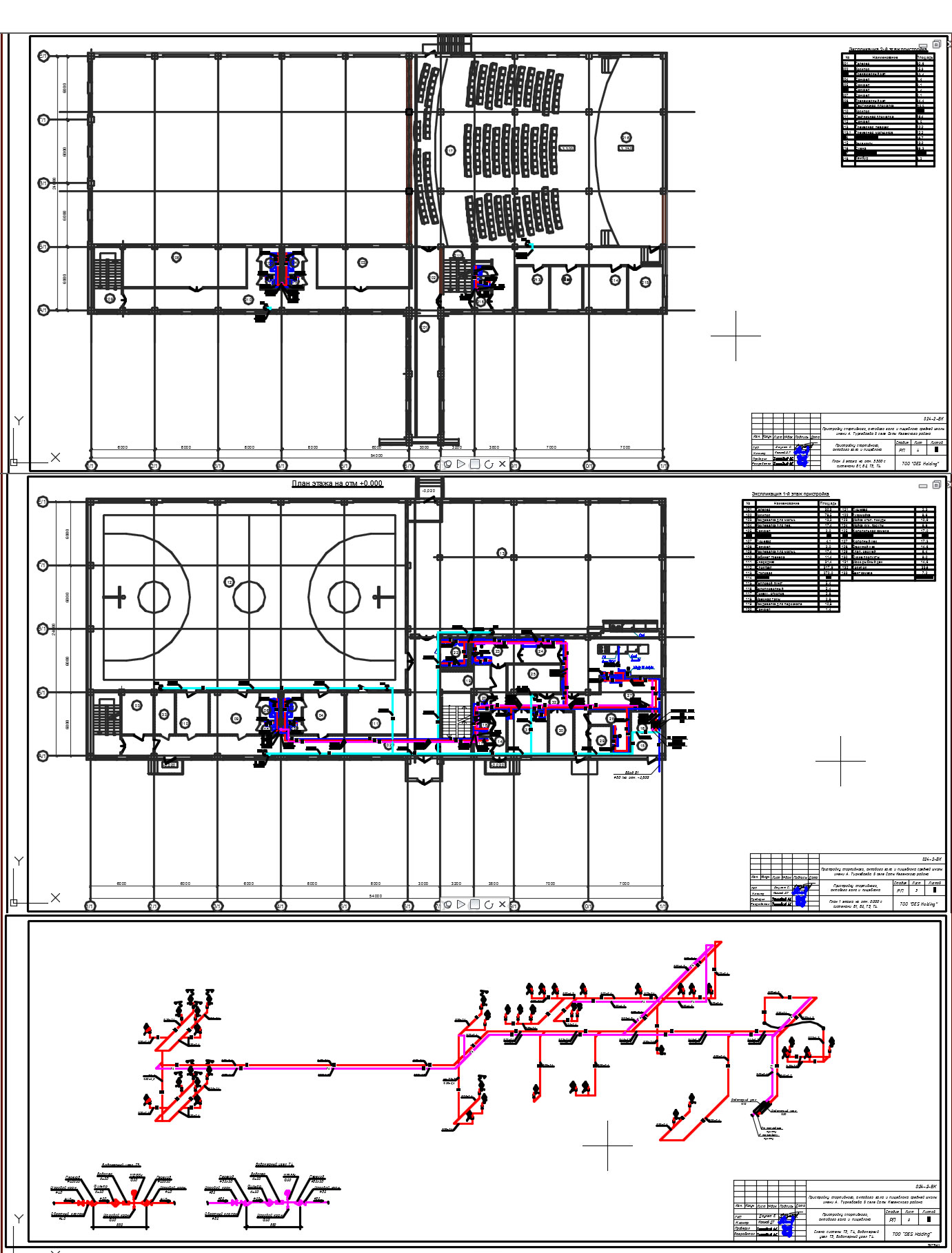

Рабочие чертежи внутренних сетей водопровода и канализации Пристройки Школы.
выполнены на основании задания на проектирование, технических условий №20-01-03/139 от 20.02.2019 и в соответствии с действующими нормами и правилами Республики Казахстан;
Район строительства - с. Саты Кегенского района Алматинской области
Участок строительства расположен в III В климатическом подрайоне .
За условную отметку 0,000 принят уровень чистого пола первого этажа , что соответствует
абсолютной отметке - 1442,01 м.
Уровень здания по степени ответственности -II- нормальный.
Степень огнестойкости -II.
Класс конструктивной пожарной опасности С0
Класс ответственности II
Степень огнестойкости II
Класс функциональной пожарной опасности здания -Ф 4.1
Коэффициент надежности Y - II - 0,95.
Строительный объем здания 15055 м3
В здании запроектированы следующие внутренние системы водопровода и канализации:
- система хозяйственно-питьевого водопровода (В1);
- трубопровод горячего водопровода подающий (Т3);
- система хоз-бытовой канализации (К1);
- стоки условно чистые (К3н);
В1-водопровод хозяйственно-питьевой.
Система Водопровода запроектирована согласно технических условий №20-01-03/139 от 20.02.2019 от поселковой поселковой сети с. Саты.
Водопровод хозяйственно-питьевой (В1) предназначен для подачи воды на хоз-питьевые нужды, к санитарным приборам и монтируется из
полипропиленовых труб РN-10 ∅20-25мм и изолируется гибкой трубчатой изоляцией "К-FLEX ST", за исключением подводок к сан.приборам.
Стояки монтируются из стальных водогазопроводных труб по ГОСТ 3262-75, ∅20-40мм. На вводе водопровода предусмотрена установка
водомера, рассчитанного на пропуск среднечасового расхода воды на хоз-питьевые нужды. Стальные трубы покрываются эмалью ПФ-133 по грунтовке Гф-021 за 2 раза.Требуемый напор сети 2,1атм, Гарантийный напор в точке подключения составляет 2,3атм.
Согласно СП РК 4.01-101-2012 Таблице 1 внутреннее пожаротушение не предусматривается.
Согласно Технический регламенту «Общие требования к пожарной безопасности» Приложения 7
Водопровод противопожарный (В2).
В здании запроектированы системы противопожарного водопровода для Лабороторий (В2).
Строительный объем здания - 15050м3. Высота здания до 28 м. Согласно СП РК 4.01-101-2012 "Внутренний водопровод и канализация зданий" расход воды на внутреннее пожаротушение составляет 1 струя по 2,5л/с., диаметр пожарного крана 50 мм, длина рукава - 20 м.
Пожарные краны размещаются в металлических пожарных шкафах, в которых предусмотрена установка двух огнетушителей. Требуемый
напор воды в системе для внутреннего пожаротушения - 2,5л/сек. Гарантированный напор сети согласно технических условий 24м
Включение электрозадвижек автоматическое, дистанционное и ручное. От кнопок у пожарных кранов включаются электрозадвижка на
ответвлений от линий водопровода. Включение электрозадвижек автоматизировано также по падению давления в системе пожарного
водопровода при открытии пожарного крана. Системы В2 запроектированы из стальных электросварных труб ГОСТ 10704-91. При прохождении через перекрытия и пожарные отсеки трубопроводы проложить в противопожарных манжетах.
наружное пожаротушение 10л/сек.
Т3-система горячего водопровода (подающий).
Система горячего водопровода (подающий) предназначена для подачи воды к санитарным
приборам. Подвод горячей воды предусмотрен от водонагревателей в сан-узлах.
Система ТЗ изолируются гибкой трубчатой изоляцией "К-FLEX ST".
Система горячего водопровод на этажах запроектирована из армированных, полипропиленовых труб РN-20 ∅20-25мм по ТУ 2248-032-002845-81-98.

Состав: РП Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Пристройка спортивного, актового зала и пищеблока средней школы ВиК

ВК САТЫ.dwg
