Проектирование внутренних систем водоснабжения и водоотведения в жилом микрорайоне из 4-х 14 этажных жилых зданий

МГСУ
Кафедра Водоснабжения и водоотведения
Курсовой проект по дисциплине "Внутренние системы водоснабжения и водоотведения"
На тему "Проектирование внутренних систем водоснабжения и водоотведения в жилом микрорайоне из 4-х 14 этажных жилых зданий"
Москва 2018

Исходные данные для проектирования жилого дома(из задания):
1. Назначение зданий – жилое
2. Количество зданий – 4.
3. Количество секций в здании – 2.
4. Этажность – 14.
5.Высота этажа – 3 м.
6.Высота подвала или технического подполья – 3,2 м.
7. Превышение отметки пола 1-ого этажа над отметкой планировки– 0,4м.
8. Глубина промерзания грунта – 1,5 м.
9. Гарантийный напор – 0,1 МПа.
10. Диаметр сети городского водопровода – 300 мм.
11. Диаметр коллектора городской канализации – 300 мм.
12. Дополнительный потребитель – Спортивный зал (100 спортсменов,)

Ведомость графических работ:

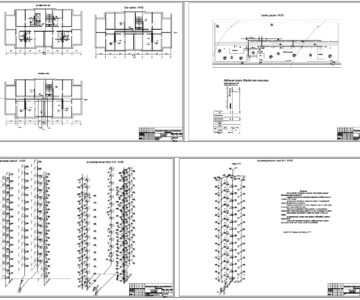

1 План типового этажа(М1:100); План подвала(М1:100);
2 План чердака (М1:100);
3 Генплан(1:500); Продольный профиль дворовой канализации(Мв1:100,Мг1:500)
4 Аксонометрическая схема холодного водоснабжения жилого дома(М1:100);
5 Аксонометрическая схема горячего водоснабжения жилого дома(М1:100);
6 Аксонометрическая схема водоотведения жилого дома(М1:100);

Содержание
1. Обоснование принятых санитарно-технических систем и их основные параметры
2. Конструирование системы холодного водопровода
3. Определение расчётных расходов для жилых зданий
4. Водопроводная сеть
5. Противопожарный водопровод
6. Горячее водоснабжение
7. Подбор насоса
8. Система канализации
Список литературы

Состав: Пояснительная записка, чертежи Язык документа

Софт: AutoCAD 2018

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Проектирование внутренних систем водоснабжения и водоотведения в жилом микрорайоне из 4-х 14 этажных жилых зданий

ПЗ ВиВ.docx
Чертежи.dwg
