Расчет водопроводных сетей населенного пункта

Нижегородский государственный архитектурно-строительный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Водопроводные сети систем водоснабжения"
На тему "Водопроводные сети"
Нижний Новгород - 2014 г.

В данном курсовом проекте спроектирована кольцевая водопроводная сеть города с производственным объектом на территории города. Произведен расчет и подбор технологического оборудования, трубопроводов и арматуры, выполнен рабочий чертеж колодцев, произведена деталировка узлов и построен профиль системы подачи и распределения воды.
Исходные данные: Разработать проект водопроводной сети населенного пункта, расположенного в южной полосе России.
Преимущественная этажность застройки – 6 этажей.
Степень благоустройства зданий: с ванными и годовыми водонагревателями и многоточечным водоразбором.
Численность населения составляет 45000 жителей.
В населённом пункте имеется бумажный комбинат, работающий в 3 смены. Количество выпускаемой продукции составляет по 2,2 тонн в первую, во вторую смены и в третью смену. В первую, во вторую и в третью смену в холодных цехах работают по 60 человек, в горячих цехах в первую, во вторую и в третью смену работают по 40 человек, из них душем пользуются по 80 человек в каждую смену. Степень огнестойкости – ІІ. Категория пожарной безопасности – В. Объем наибольшего цеха < 5 тыс. м^3.
В населённом пункте грунтовые воды залегают на глубине – 3,8 м от поверхности земли.
Глубина промерзания грунтов – 1,2м.
Источник водоснабжения – река.

Содержание:

Аннотация 3
Введение 4
Задание на проектирование 5
1.Состав проекта 6
2.Нормы водопотребления 7
3.Суточные расходы воды 8
4.Режим водопотребления по часам суток 10
5. Назначение режима работы насосной станции второго подъема и определение емкости бака водонапорной башни 13
6.Трассировка водопроводной сети 16
7.Подготовка сети к гидравлическому расчёту 17
7.1.Подготовка сети к гидравлическому расчёту в час максимального водопотребления 17
7.2. Подготовка сети к гидравлическому расчёту при тушении наружных пожаров 21
8.Гидравлический расчёт сети 24
8.1.Алгоритм гидравлической увязки кольцевой сети 24
9.Гидравлический расчёт водоводов 25
10.Определение свободных напоров в расчетных точках сети 27
11.Определение высоты водонапорной башни 28
12.Определение напора насосов насосной станции второго подъема 29
Приложение 1 30
Приложение 2 33
Литература 36

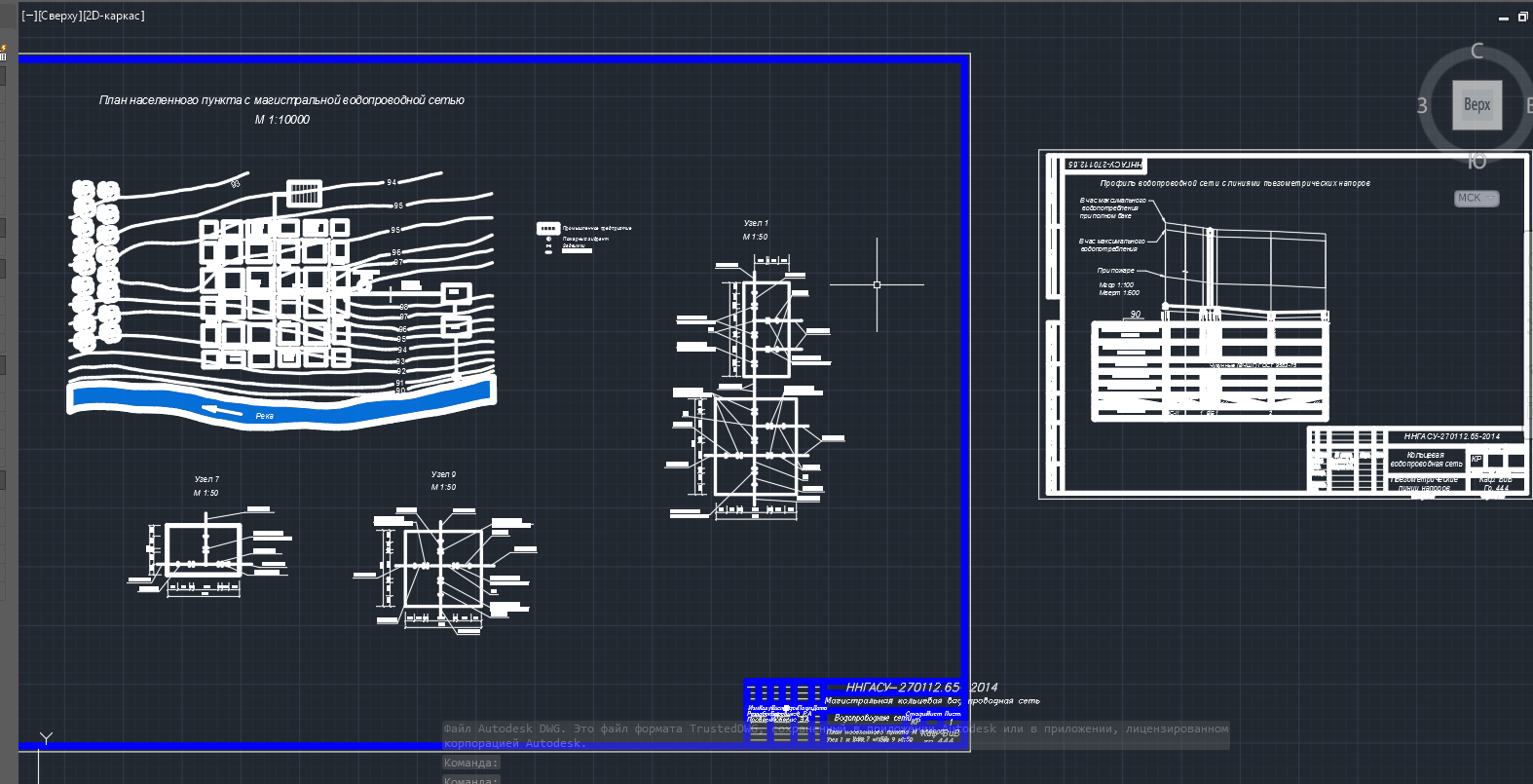

Состав: План населенного пункта 1:10000. Узел 1,7,9. Пьезометрические линии напоров Язык документа
