Реконструкция администрации и ЦНАП Великодедеркальськоисильськои совета по дресс с. Дедеркали, ул.Шевченко, 2

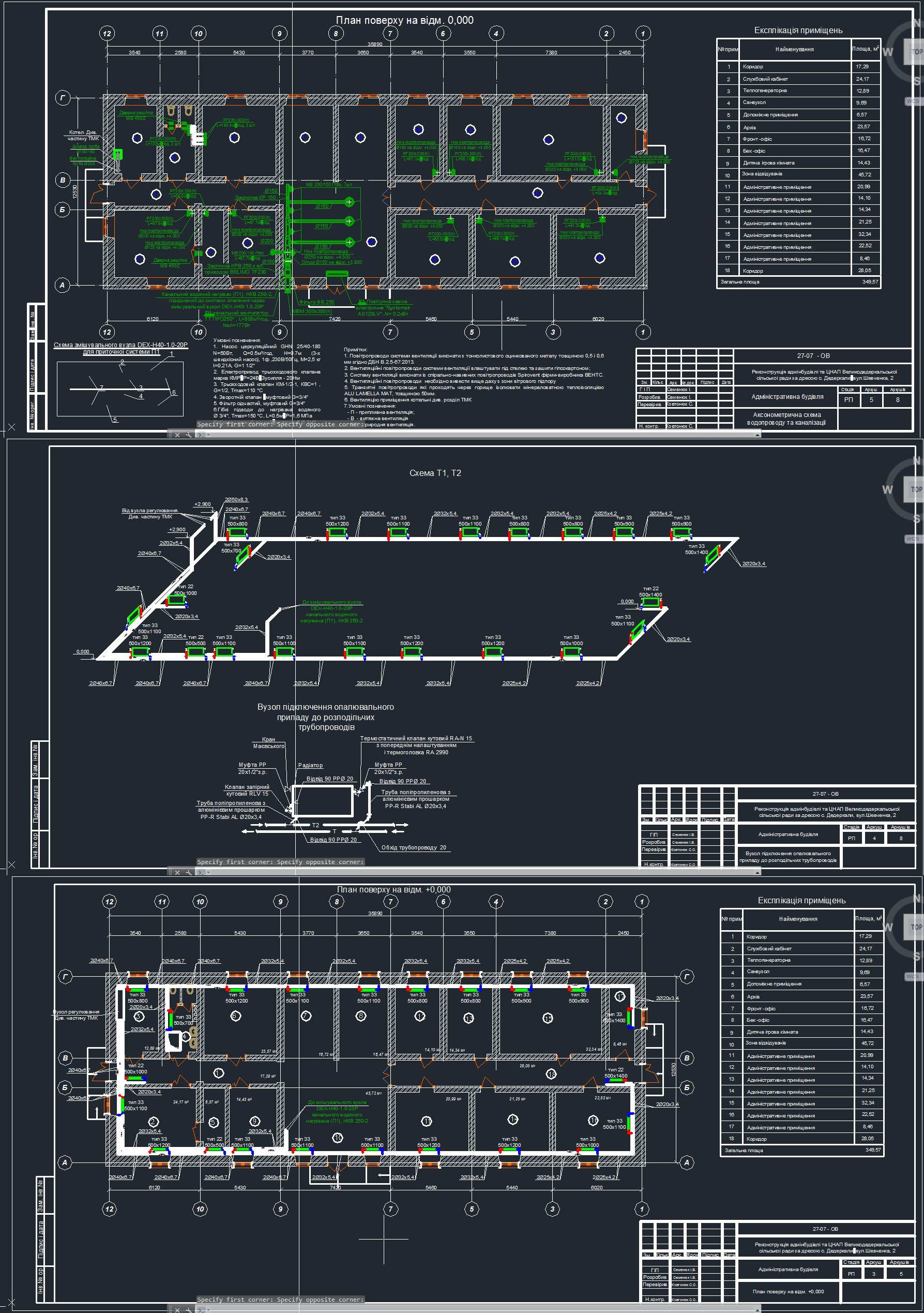

Отопление отопления административного здания В. Дедеркальськои сильськои совета в с. Дедеркали по ул.Шевченко, 2передбачено от встроенной котельной с газовым котлом Eurotherm 50 ESN тепловой мощностью 46кВт.Для отопления используется горячая вода с температурой 80-60˚С.Трубопроводы отопления запроектированы с полипропиленовых труб Stabi AL фирмы KAN-therm.Трубопроводы проложить в полу и в штрабах стен в теплоизоляции Thermaflex.Опалювальни приборы - стальные панельные радиаторы "KORADO" Radik Klasik. На подводках к радиаторивпередбачени термостатические клапаны RA-N.Видалення воздух из системы отопления осуществляется через краны Маевського.Писля монтажа систем отопления необходимо выполнить гидравлическое испытание этих систем.Монтажни работы выполнять согласно требованиям ДБН А.3.2-2-2009 и СНиП 3.05.01- 85. Расходы тепла на отопление - 36,000 кВт Вентиляция Вентиляция здания запроектирована смешанного типа с естественным и механическим побуждением .Вентиляцияпримищення архива и санузла осуществляется через проектные кирпичные вентиляционные каналы. Вентиляция иншихпримищень осуществляется через приставные вентиляционные каналы, которые выводятся выше крыши за пределы зонивитрового подпора. Транзитные воздуховоды проходящие через чердак утепляются изоляцией RockwoolLamella Mat 50 мм - это иметь из каменной ваты на алюминиевой фольге, обладающих перпендикулярнимирозташуванням волокон к изолируемой поверхности, которые обеспечивают сохранение начальной толщины в разивигинив. Минеральная вата - негорючий материал, который при нагревании не выделяет токсичных и шкидливихсубстанций. Поскольку огонь минеральной вате не страшен, она применяется в качестве противопожарной изоляции тавогнезахист для вентиляционных каналов с достижением предела огнестойкости 0,5 ч (при толщине 50 мм) .В зоне посетителей устраивается приточная система П1, которая размещается под потолком и обслуговуепримищення зоны посетителей, фронт и бэк офисы и детскую игровую комнату. Подогрев приточного повитрязабезпечуеться водяными воздухонагревателем, который присоединяются к системе отопления через змишувальнийвузол DEX-H40-1.0-20Р который устанавливается под приточной системой. Управление вентиляторомпередбачено из помещений которое он обслуговуеПриплив воздуха в административные помещения осуществляется через системы микропроветривания и фрамугивикон. Для лучшего воздухообмена в помещении санузла и технических помещениях в входной двери влаштуватидверни решетки МВ 450/2 .Повитропроводы выполнить с оцинкованной стали по классу "Н" (нормальные) толщиной в соответствии с ДБН В.2.5 -67: 2013. Вентиляция помещения котельной осуществляется через проектный приставной вентиляционный канал якийвиводиться выше крыши за пределы зоны ветрового подпора. Приток воздуха в помещение котельной осуществляется через отверстие в наружной стене, который прикриваетьсяприпливно-вытяжной решеткой, которая устанавливается на выс те 1,850 м. от уровня чистого пола котельной. Дымоотводящие трубы от твердотопливного котла выполняются из элементов кислотоустойчив нержавеющей стали. Монтаж системы вентиляции вести согласно паспортов оборудования и СНиП 3.05.01-85 "Внутренниесантехнические системы". Расходы тепла на вентиляцию - 10.000 кВт
внешние сети
Проект водоснабжения и канализации разработан в соответствии с ДБН В.2.5-74-2013 "Водоснабжение. Наружные сети и сооружения" и ДБН В.2.5-75-2013 "Канализация. Наружные сети и сооружения".
Водоснабжения административного здания и ЦНАП согласно технических условий №1 от 17.09.2017р предоставленных ККП с В. Дедеркали осуществить от существующей водопроводной сети Ø80мм. Точка подключения существующий водопроводный колодец. На вводе водопровода по первому стенкой установить узел учета холодной воды.
Водопроводная сеть выполнена из полиэтиленовых труб высокой плотности класса ПЭ-100 тип SDR-17 (1,0 МПа) по ТУ В.2. 7-21547843.006-2001 и проложена на глубине 1,3-1,2м. Заложить стальная проволока и сигнальную ленту над трубой. Соединения полиэтиленовых труб водопроводной сети предусмотрено неразъемными. Фланцевые и муфтовые соединения предусмотрено для присоединения водопроводной арматуры и выполняется только в водопроводных колодцах. Для водопроводной сети, проложенной подземно в почвах, линейная компенсация не предусматривается
На проектной сети предусмотрена установка запорной и спускной арматуры в водопроводном колодце.
Водопроводный колодец выполнить из сборного железобетона согласно т.п. 901-09-11.84
Пересечение полиэтиленовым трубопроводом стенок колодца и фундаментов здания предусмотрено в футляре из стальных труб с герметичным зарабатыванием зазора. При прохождении водопроводной сети через существующую подпорную стенку, частично засыпается, водопровод вкладывается в стальной футляр в усиленной изоляции.
Бытовые канализационные стоки согласно технических условий сбрасываются в существующую канализационную сеть Ø150мм. Точка подключения - проектный канализационный колодец.
Проектную канализационную сеть выполнить с поливинилхлоридных труб Ø110х2,7мм ДСТУ Б В.2.5-32: 2007.
Для прохождения канализационных трубопроводов через стенки колодцев предусмотрено защитные втулки, которые встраиваются в строительную конструкцию на растворе.
Трубопроводы водоснабжения и канализации укладывают непосредственно на выровненное дно траншеи. При засыпании трубопроводов над верхом трубы обязательно устраивают предварительную засыпку из песчаного или мягкого местного грунта толщиной не менее 30 см, без твердых включений.
Внешнее пожаротушения (согласно справки УДСУНС в Тернопольской области №593 от 30.11.2017р) административного здания и ЦНАП предусматривается от существующей пожарного водоема (пож резервуаров), расположенного на расстоянии 40 м от объекта реконструкции по ул. Шевченко, 2 в с. В. Дедеркали. Расход на наружное пожаротушение - 10 л / с. На стене реконструируемых здания установить флуоресцентный указатель пожводоймы.
Монтаж трубопроводов водоснабжения и канализации выполнять согласно ДСТУ Н.Б.В.25-40: 2009 "Проектирование и монтаж сетей водоснабжения и канализации из пластмассовых труб".
Перед началом выполнения всех видов земляных работ необходимо уточнить наличие и отметки существующих подземных инженерных сетей в зоне выполняемых работ: (кабельных линий электропередач, кабелей связи, водопроводно канализационных и тепло- и -Газовая сетей), и получить ордер на производство земляных работ в департаменте коммунального хозяйства.
Врезку в существующую водопроводную и канализационную сеть выполнить специалистами комбината коммунального предприятия с. В. Дедеркали согласно актов выполненных работ и перечня необходимых документов.
Водоснабжение и водоотведение
Внутренние сети водопровода и канализации разработаны в соответствии с ДБН В.2.5-64 2012 "Внутренний водопровод и канализация".
Источником водоснабжения, согласно технических условий предоставленных ККП с В. Дедеркали №1 от 17.09.2017р существующая водопроводная сеть ∅80мм. На вводе водопровода по первому стенкой устроить счетчик учета холодной воды.
Внутренний пожарный водопровод в помещениях реконструируемых здания не предполагается ДБН В.2.5-64: 2012 п. 8.1.
Трубопроводы холодного и горячего водоснабжения запроектированы из полипропиленовых труб Kan-therm S 3.2 PN16 Ø 32х4,4-20х2.8 мм. в термоизоляции Thermaflex с толщиной стенки 13мм в конструкции пола и стен.
Горячее водоснабжение локальное - приготовление горячей воды обеспечивается емкостным электрическим водонагревателем марки Ariston PRO EKO емкостью 100л. который расположен в помещении санузла.
Стоки системы хозяйственно-бытовой канализации сбрасываются в существующую коммунальную канализационную сеть. Проектом предусматривается один выпуск хозяйственно-бытовой канализации.
Внутренние канализационные сети выполнены из полипропиленовых канализационных труб Ø 50-110 мм и фасонных частей по ГОСТ В.2.7-140: 2007.
Для устранения засоров на сети внутренней канализации устраивается ревизии и прочистки. Монтаж системы водопровода и канализации вести согласно паспортов оборудования и ДСТУ-Н Б В.2.5-40-2009 "Проектирование и монтаж сетей водопровода и канализации из пластмассовых труб"
Проектом предусмотрено уплотнение выпусков канализации и вводов водопроводов соответствии альбома "Типовые детали уплотнения вводов инженерных сетей" (комплекс 7373-3).
Расход воды на хозяйственно-питьевые нужды - 0.352 м3 / сут.
-0,294 м3 / час.
-0.298 л / с.
Количество стоков -0,352м3 / сут.
-0.120 м3 / час.
-0,598 л / с.
Т.у.т. - 0,0105 тыс. Т. В п.
вентиляция
Вентиляция здания запроектирована смешанного типа с естественным и механическим побуждением. Вентиляция помещения архива и санузла осуществляется через проектные кирпичные вентиляционные каналы. Вентиляция других помещений осуществляется через приставные вентиляционные каналы, которые выводятся выше крыши за пределы зоны ветрового подпора. Транзитные воздуховоды, которые проходят через чердак утепляются изоляцией Rockwool Lamella Mat 50 мм - это иметь из каменной ваты на алюминиевой фольге, обладающих перпендикулярными расположением волокон к изолируемой поверхности, которые обеспечивают сохранение начальной толщины в случае изгибов. Минеральная вата - негорючий материал, который при нагревании не выделяет токсичных и вредных субстанций. Поскольку огонь минеральной вате не страшен, она применяется в качестве противопожарной изоляции и огнезащиты для вентиляционных каналов с достижением предела огнестойкости 0,5 ч. (При толщине 50 мм).
В зоне посетителей устраивается приточная система П1, которая размещается под потолком и обслуживает помещения зоны посетителей, фронт и бэк офисы и детскую игровую комнату. Подогрев приточного воздуха обеспечивается водяными воздухонагревателем, который присоединяются к системе отопления через смесительный узел DEX-H40-1.0-20Р, который устанавливается под приточной системой. Управление вентилятором предусмотрено из помещений, которое он обслуживает
Приток воздуха в административные помещения осуществляется через системы микропроветривания и фрамуги окон.
Для лучшего воздухообмена в помещении санузла и технических помещениях в входной двери устроить дверные решетки МВ 450/2.
Воздуховоды выполнить с оцинкованной стали по классу "Н" (нормальные) толщиной в соответствии с ДБН В.2.5 - 67: 2013.
Вентиляция помещения котельной осуществляется через проектный приставной вентиляционный канал который выводится выше крыши за пределы зоны ветрового подпора.
Приток воздуха в помещение котельной осуществляется через отверстие в наружной стене, который прикрывается приточно-вытяжной решеткой, которая устанавливается на высоте 1,850 м. От уровня чистого пола котельной.
Дымоотводящие трубы от твердотопливного котла выполняются из элементов кислотоустойчив нержавеющей стали.
Монтаж системы вентиляции вести согласно паспортов оборудования и СНиП 3.05.01-85 "Внутренние сантехнические системы».
Расходы тепла на вентиляцию - 10.000 кВт
