Реконструкция нежилого встроенного помещения под стоматологический кабинет

Водоснабжение кабинета стоматологии запроектировано от существующих сетей водоснабжения здания. На подключении устанавлен счетчик Ø15мм с фильтром до и обратным клапаном после него. Внутренние сети холодного и горячего водоснабжения запроектированы из полипропиленовых водопроводных труб. Горячее водоснабжение предусмотрено от электробойлера V=100л. Сброс канализационных стоков запроектирован в существующие сети хозяйственно-бытовой канализации. Внутренние сети канализации приняты из пластмассовых канализационных раструбных труб. В проекте предусмотрен отдельный выпуск производственной канализации. Технологическое оборудование подключается к производственной канализации с разрывом струи 20мм.

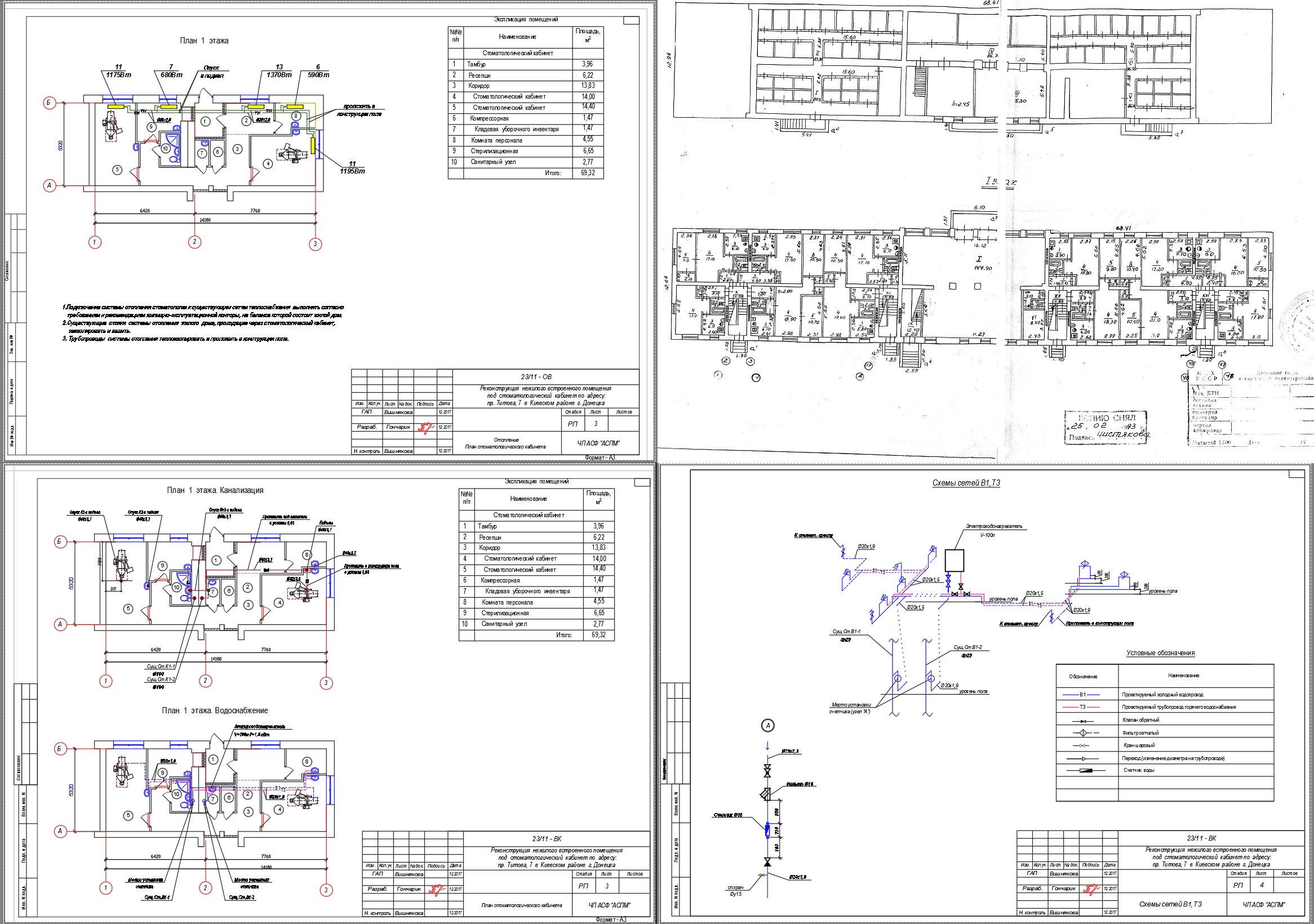

План подвала+1 этаж Схемы сетей ОВ ,Схема сетей ВК стоматологического кабинета

Состав: Ситуационный план,Схемы сетей ВК аксонометрия,схемы сетей К1,К3,Экспликация помещений Язык документа

Софт: ArchiCAD 16

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Реконструкция нежилого встроенного помещения под стоматологический кабинет

Стоматолия_ОВ-CO-2.pdf
штамп.dwg
План 1 этажа + подвал.jpg
Стоматолия_ВK-.dwg
Стоматолия_ВK-.pln
Стоматолия_ВK--1.pdf
Стоматолия_ВK--2.pdf
Стоматолия_ВK--3.pdf
Стоматолия_ВK--4.pdf
Стоматолия_ВK--5.pdf
Стоматолия_ВK--CO-1.pdf
Стоматолия_ВK--CO-2.pdf
Стоматолия_ОВ.dwg
Стоматолия_ОВ.pln
Стоматолия_ОВ-1.pdf
Стоматолия_ОВ-2.pdf
Стоматолия_ОВ-3.pdf
Стоматолия_ОВ-4.pdf
Стоматолия_ОВ-5.pdf
Стоматолия_ОВ-6.pdf
Стоматолия_ОВ-CO-1.pdf
