Реле давления

Алтайский Государственный технический университет им. И.И.Ползунова
Кафедра сельскохозяйственного машиностроения
Курсовая работа п дисциплине "Инженерная графика"
На тему: "Создание 3D моделей и сборки в графической системе КОМПАС 3D"
Барнаул 2014

В качестве исходных данных был выдан сборочный чертеж узла "Реле давления" в формате jpeg. Необходимо было с данного файла создать 3D модели каждой детали входящей в сборочную единицу и потом собрать из созданных деталей саму сборочную единицу. Также на основании сборочного чертежа нужно составить спецификацию.
Реле предназначено для поддержания постоянного давления в трубопроводах. Давление жидкости в системе через промежуточные связи передается на толкатель и жестко связанный с ним рычаг. В результате перемещения рычага осуществляется взаимодействие с управляющей аппаратурой.
Габаритные размеры: длина - 75 мм, ширина - 50 мм, высота - 50 мм.

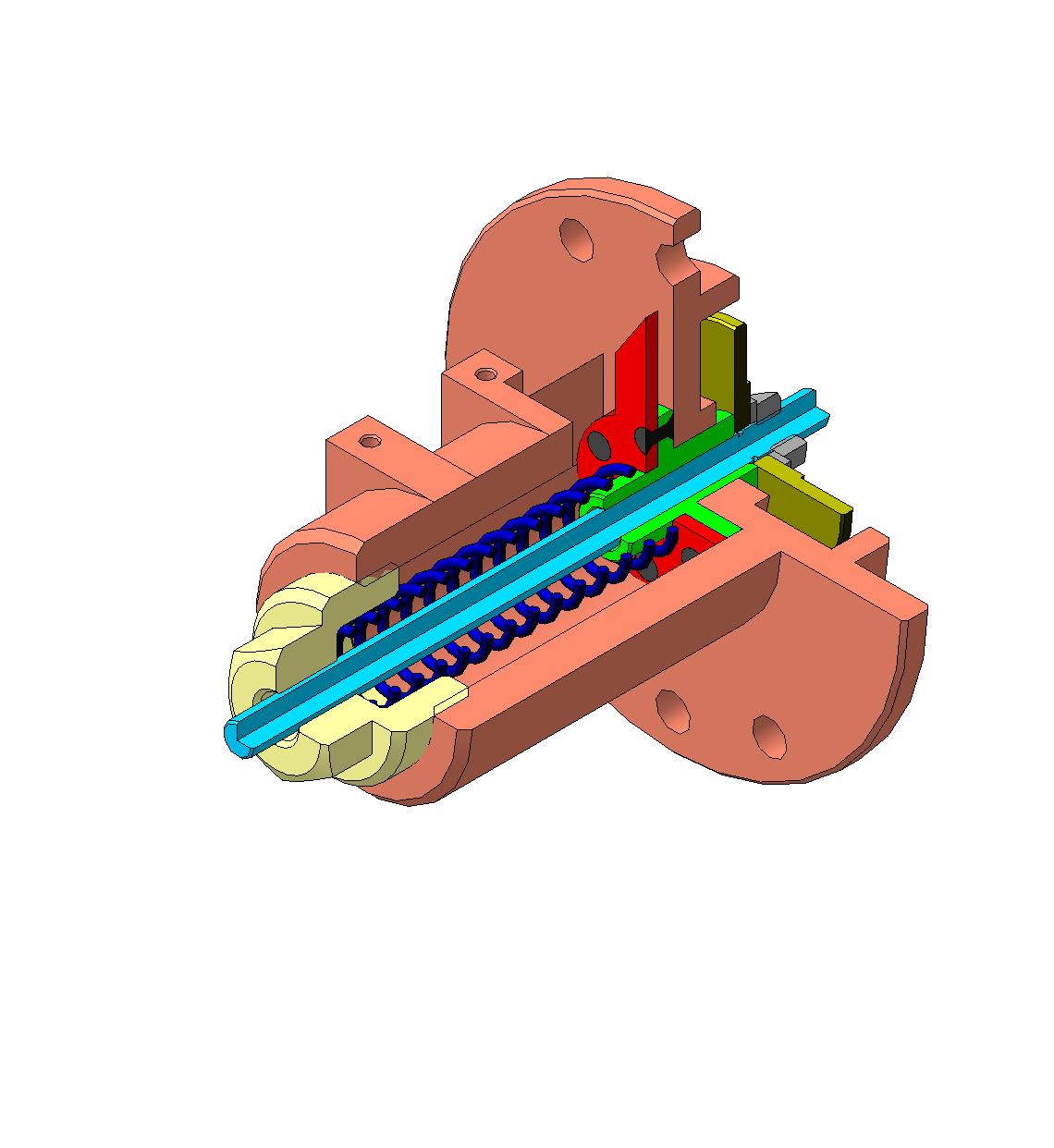

Состав: 3D модели: рычаг, корпус, шток, гайка регулировочная, толкатель, пружина. 3D сборка: реле давления. Спецификация. Язык документа

Софт: КОМПАС-3D V15

Сайт: www

Файлы:
Корпус - 5.m3d
Шток.m3d
Реле давления.a3d
Заклепка.m3d
Втулка.m3d
Реле давления.spw
Рычаг.m3d
Толкатель - 6.m3d
Гайка регулировочная-3.m3d
Рычаг - 1.a3d
Пружина.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: SAV_84
Дата: 2016-04-02
