Резервуары противопожарного запаса воды представляют собой монолитные железобетонные емкости объемом 2 х 500 куб. метров, частично заглубленные в грунт. Фундаментом емкостей является монолитная железобетонная плита. Стены и перекрытие из монолитного железобетона. В центре резервуара имеется железобетонная колонна для опирания перекрытия. В перекрытие имеется отверстие для обслуживания резервуара. Выступающая над поверхностью земли часть резервуаров обсыпана землей.
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Резервуар противопожарного запаса воды
Резервуар противопожарного запаса воды
0
279
28318
7
0
20
Автор
Евгений
Дата
14.10.2015
Язык
Русский
Состав

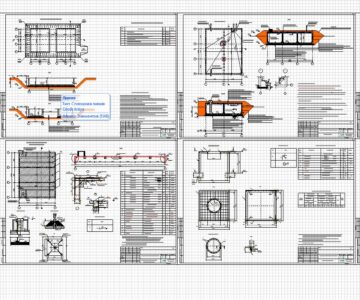

Схема расположения резервуаров противопожарного запаса воды. Резервуар противопожарного запаса воды. 1 - 1. 2 - 2. Узел А. Узел Б. Узел В. 3 - 3. 4 - 4
Софт
AutoCAD 2010
Как открыть?
Содержимое архива
-
противопожарные резервуары.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
