Сальниковое уплотнение для насоса замазученных стоков

Сальниковое уплотнение для насоса замазученных стоков (НЗС-1) спроектировано взамен существующего, но не достаточно эффективного торцевого уплотнения. Для этого спроектирован комплект деталей (грунд-букса, подсальниковая камера, специальный крепеж), позволяющий после установки в насос, эффективно уплотнять вал и, благодаря одкидным поворотным шпилькам облегчить замену сальниковой набивки в ходе ремонта.

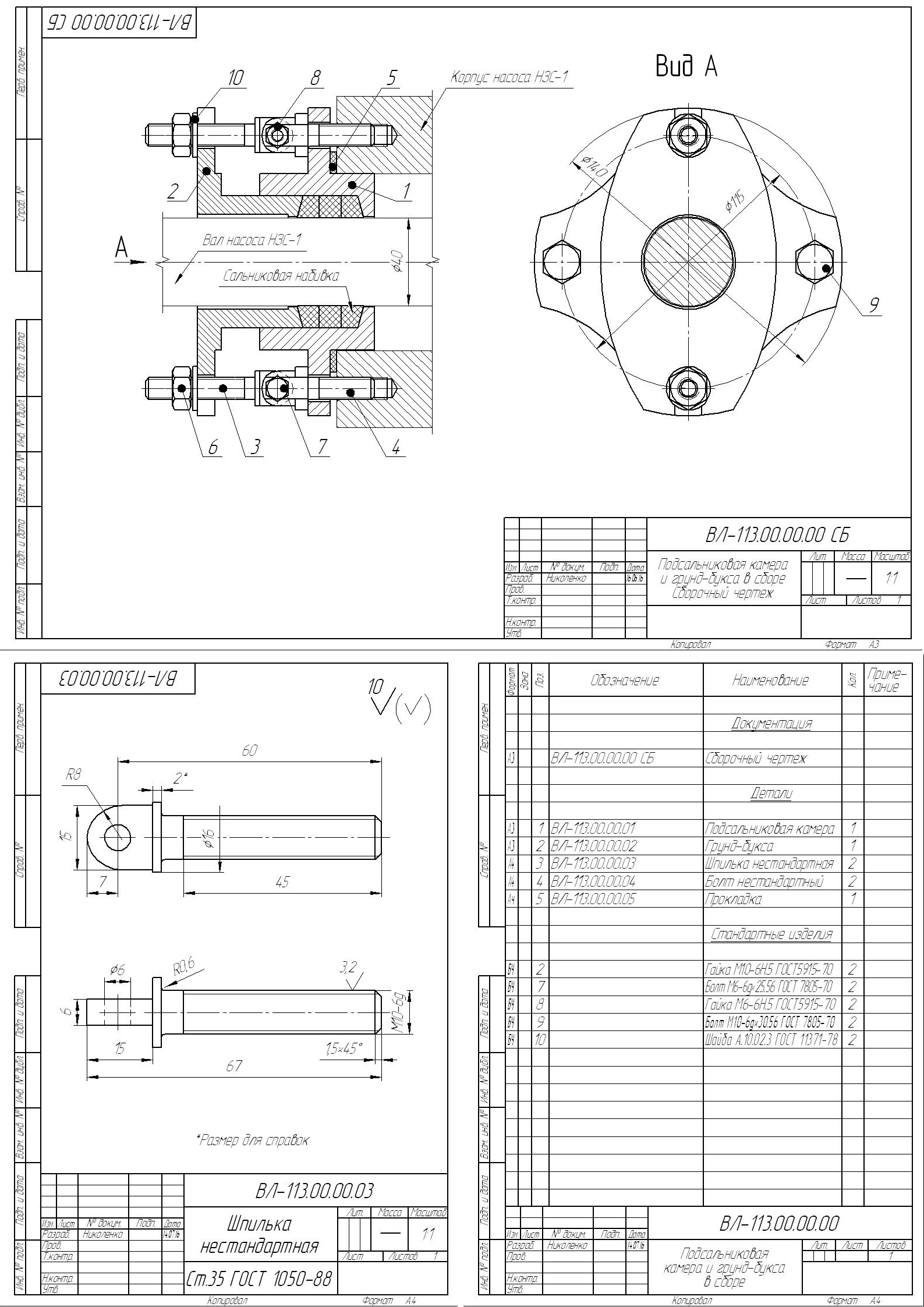

Состав: 2D Сборочный чертеж, спецификация, чертежи для изготовления

Софт: КОМПАС-3D 13 sp1

Файлы:
ВЛ-113.00.00.01 Подс. камера .cdw
ВЛ-113.00.00.04 Болт нестандартный.cdw
ВЛ-113.00.00.03 Шпилька нестандартная.cdw
ВЛ-113.00.00.00 СБ Подс. камера и грунд-букса .cdw
Спецификация 1.spw
ВЛ-113.00.00.02 Грунд-букса .cdw
ВЛ-113.00.00.05 Прокладка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

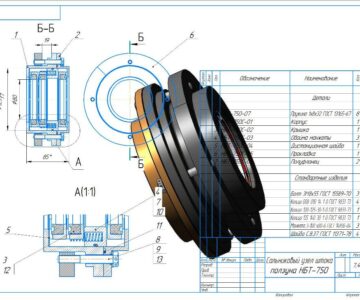

Сальниковый узел бурового насоса НБТ-750С
Рейтинг: 80
Софт: КОМПАС-3D 16,1
Состав: 3Дсборка,деталировка, Сборочны
0
0
0
226
Сальниковый узел бурового насоса НБТ-750С
Насос ЦНН-4 с замерзающим уплотнением
Рейтинг: 50
Софт: AutoCAD 2016
Состав: Бак(Б), Выемная часть, Электро
0
0
1
75
Насос ЦНН-4 с замерзающим уплотнением

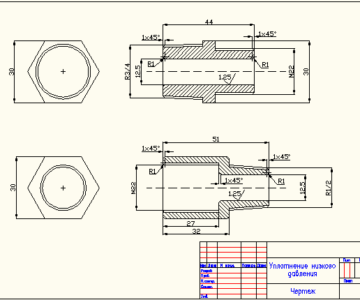

Чертёж уплотнения низкого давления (сальниковый ввод) с конической резьбой
