Системы водоснабжения и канализации12 этажного дома Revit

Жилой 12 этажный дом с насосной установкой расположенной в подвале

Рабочие чертежи внутренних систем водопровода и канализации объекта: «Многоквартирный жилой комплекс со встроенными, встроенно-пристроенными помещениями и паркингом» 1-ая очередь строительства, выполнены на основании:
- архитектурно-строительных чертежей;
- технического задания от заказчика;
- технических условий
- СН РК 3.02-01-2018 Здания жилые многоквартирные;
- СП РК 3.02-101-2012 Здания жилые многоквартирные;
- СН РК 4.01-01-2011 Внутренний водопровод и канализация зданий и сооружений;
- СП РК 4.01-101-2012 Внутренний водопровод и канализация зданий и сооружений;
- СН РК 4.01-02-2013 Внутренние санитарно-технические системы;
- СП РК 4.01-102-2013 Внутренние санитарно-технические системы;
- СН РК 4.01-05-2002 Инструкция по проектированию и монтажу сетей водоснабжения и канализации из пластмассовых труб.

Хозяйственно-питьевое водоснабжение жилья (В1)

Система хозяйственно-питьевого водоснабжения запроектирована для подачи воды на хоз-питьевые нужды потребителей, запроектированы от внутриплощадочных водопроводных сетей. Источником водоснабжения является городская водопроводная сеть. Гарантированный напор в точке подключения составляет ?МПа, согласно
Проектом предусмотрены два ввода в помещении насосной станции на отм -4,200 в пятне 3. Для учёта общего расхода воды в помещении насосной станции предусмотрен общий водомерный узел с счетчиком холодной воды с радиомодулем и обводной линией.
В зданиях запроектирована однозонная, тупиковая система водоснабжения с нижней разводкой.
Для обеспечения напора в системе хоз-питьевого водоснабжения в пятне 3 запроектирована насосная станция повышения давления Delta EnKo 3UA-301, Q=5,23м3/час, Н=36,8м, Р=3х0,75кВт, на базе центробежных вертикальных насосов "Wilo" (2 рабочих, 1 резервный) с частотным регулированием, рамой, шкафом управления, напорным и всасывающим коллекторами, расширительным баком и запорной арматурой. Насосы подобраны с учетом гарантийного напора и обеспечивают пятно 3.
Для регулирования неравномерного водопотребления в системе и уменьшения числа включения насосов для каждой из систем предусматривается установка напорного гидробака.
Магистральные трубопроводы, прокладываемые под потолком подвала и основные стояки на лестничной клетке запроектированы из стальных водогазопроводных оцинкованных труб по ГОСТ 3262-75. Поквартирная разводка выполнена в конструкции пола из металлопластиковых труб диаметрами ∅20х2,0 ... ∅26х3,0мм.
Трубопроводы изолируются гибкой и трубчатой изоляцией из вспененного каучука "К-FLEX-ST" толщиной 6 и 9мм (кроме подводок к сантехническим приборам).

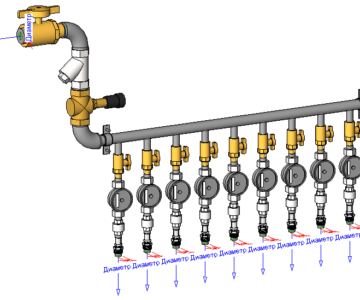

Индивидуальные приборы учета расхода воды установлены во внеквартирном коридоре, на ответвлениях от общего стояка в каждую квартиру в специальных нишах. Счетчики воды предусмотрены с системой дистанционного съема показаний.
На всех стояках и ответвлениях от магистральных сетей предусмотрена установка запорной арматуры.
Качество воды в системе водопровода соответствует СТ РК ГОСТ Р 51232.

Водопровод противопожарный жилья (В2)

Согласно СП РК 4.01-101-2012 табл.1 на внутреннее пожаротушение жилья требуются 2 струи по 2,6 л/с, т.е 5,2 л/с.
Требуемый напор в системе противопожарного водопровода обеспечивается пожарными насосами, расположенными в насосной станции на отм -4,200 в пятне 9.
Трубопроводы запроектированы кольцевого начертания, сухотрубы, из стальных электросварных труб по ГОСТ 10704-91. На вводах установлены задвижки с электроприводом. При пожаре включение электрозадвижек и пожарных насосов производится от кнопок, установленных у пожарных кранов.
В каждой квартире на сети хоз-питьевого водопровода предусмотрено устройство кранов-тройников для подключения пожарного рукава для первичного внутриквартирного пожаротушения. Устройство пожарного рукава входит в зону ответственности владельца квартиры.
Внутреннее пожаротушение здания обеспечивается от пожарных кранов диаметром 50 мм, с длиной рукава - 20 м, диаметром спрыска наконечника - 16 мм. Пожарные краны устанавливаются на высоте 1,35 от пола помещений и размещаются в шкафчиках.
В пожарных шкафах предусмотрены по два ручных огнетушителя вместимостью по 10 л.

Горячее водоснабжение и циркуляционный трубопровод жилья (Т3, Т4)

Система горячего водоснабжения запроектирована для подачи воды на нужды потребителей. Приготовление горячей воды осуществляется в тепловом пункте, расположенном на отм -4,200 в пятне 9 (см. раздел ОВ).
Горячее водоснабжение централизованное, запроектировано по открытой схеме.
Циркуляционный трубопровод горячей воды запроектирован для поддержания необходимой температуры в системе и для возврата неиспользованной воды в тепловой пункт.
Запроектирована однозонная система горячего водоснабжения с нижней разводкой.
Индивидуальные приборы учета расхода воды установлены во внеквартирном коридоре, на ответвлениях от общего стояка в каждую квартиру в специальных нишах. Счетчики воды предусмотрены с системой дистанционного съема показаний.
