Скважинный водозабор

Донбасская национальная академия строительства и архитектуры
Кафедра водоснабжения и водоотведения
Курсовой проект на тему: «Водозаборные сооружения»
Макеевка 2010

В данном курсовом проекте запроектировали скважинный водозабор на потребность заказчика в воде 260 м3/ч. Забор воды осуществляется из подземных источников. В состав водозаборных сооружений входит 5 основные и 2 резервная скважины. Дебит каждой равен 56,0 м3/ч, расчетный равен 52м3/ч.
Исходя из заданных условий, для бурения приняли роторный способ. Глубина скважины составляет 119,9 м. Принята эксплуатационная труба диаметром 273 мм и кондуктор 377 мм.
Для установки принимаем насосы марки ЭЦВ 10-65-65 и ЭЦВ 8-65-65. Фактический напор при расходе 52м3/ч будет равен 75 м и 60 м. Диаметр эксплуатационной трубы позволяет установку данных насосов.
К устройству приняли трубчатый фильтр с проволочной обмоткой.
Над скважинами разместили павильоны насосных станций I-го подъема.
Вокруг водозаборных скважин предусмотрели 3 зоны санитарной охраны, в целях обеспечения санитарно-эпидемиологической надежности трубопроводов.

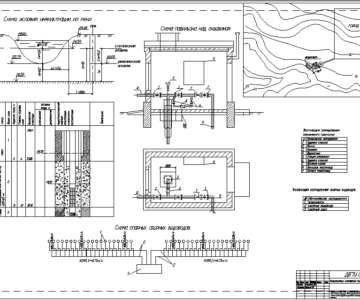

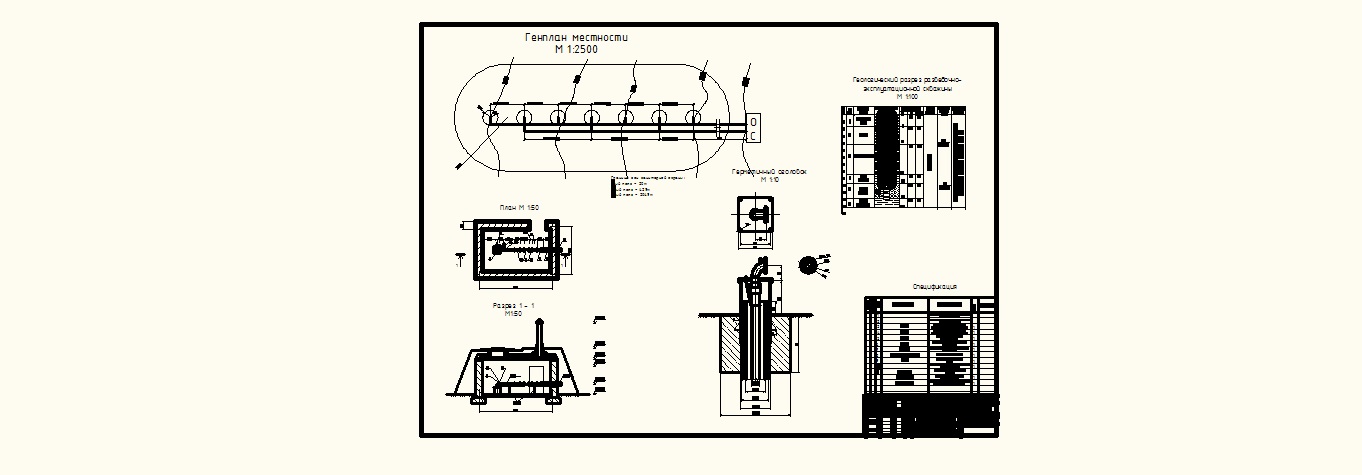

Состав: Генплан местности, геологический разрез, разрез насосной станции, план насосной станции, герметичный оголовок Язык документа

Софт: AutoCAD 2010

Файлы:
Скважинный водозабор\Пояснительная записка.doc
Скважинный водозабор\Скважинный водозабор.dwg
Скважинный водозабор
