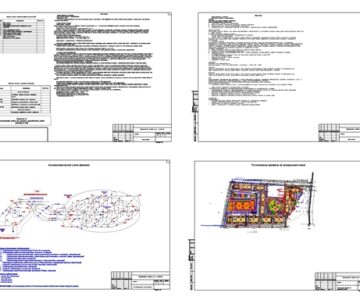

ТХ Водный комплекс (фонтаны, водоем)

Фонтан и ручей в составе паркового комплекса.
Фонтанные группы динамические с подсветкой. Фонтанные форсунки устанавливаются в чаше фонтана. Из чаши фонтана вода переливается в русло ручья и течет в сторону водоема. В техническом помещении водоема предусмотрен отдельный балансный резервуар для регулирования уровня воды в ручье и фонтане. Далее вода циркулирующая в чаше фонтана и русле ручья фильтруется, после фильтрации вода снова подается в фонтан.
Режим работы фонтана и ручья сезонный. Часы работы согласовываются с администрацией.
В техническом помещении всегда должна быть температура выше +10°.
1. Общие указания;
В проекте разработаны следующие системы:
- Система оборотного водоснабжения и водоподготовки чаши фонтана и ручья;
- Система водной картины фонтана и ручья;

2. Чертежи марки "ТХ" разработаны на основании задания, выданного архитектурно-строительным отделом. Фонтан и ручей расположены в парке на территории историко-культурного музея-заповедника "Азрет Султан". Фонтан представляет собой сооружение, состоящее из чаши круглой формы, заглубленного технического помещения и соединяющих трубопроводов. Ручей представляет собой сооружение, состоящее из чаши вытянутой формы, выполненной под уклоном в сторону водоема, соединяющих трубопроводов. Техническое помещение является общим для ручья и фонтана. Для удобства передвижения посетителей парка предусмотрены сухие переходы через русло ручья в количестве 3 штук. Водная картина ручья предусматривает 8 порогов водослива в чаше ручья и один порог водослива из фонтана в ручей, через которые вода переливается и образует каскады.

3. Показатели фонтана и ручья- см. таблицы 1, 2.

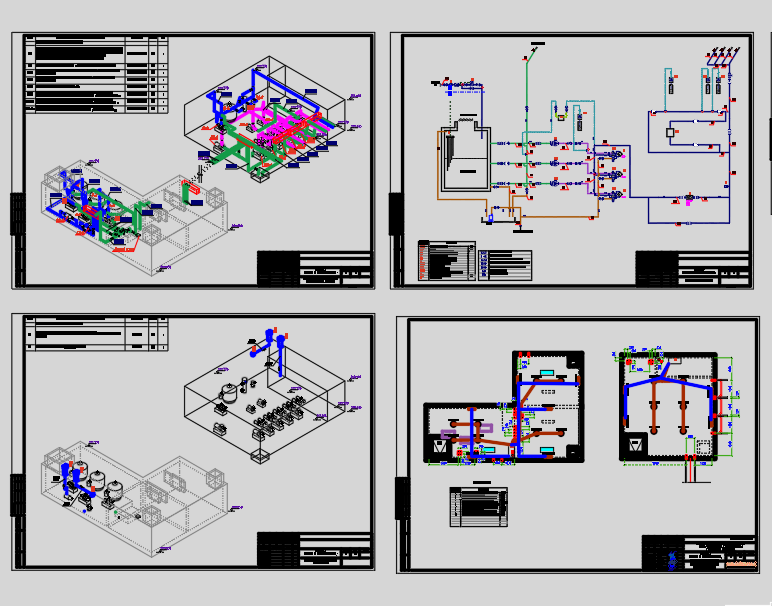

Технологическое оборудование размещается в техническом помещениию. Заборные и подающие трубопроводы фонтанных групп монтируются в чаше фонтана, а оборудование водоподготовки располагаются в техническом помещении. В техническом помещении насосное оборудование размещается на подиумах. Остальное электрооборудование размещается на стенах. Трубопроводы систем водоподготовки и фонтана и ручья крепятся к полу, стенам и потолку технологического помещения металлическими хомутами с резиновыми прокладками. Запорная и водоразборная арматура должна иметь неподвижное крепление к строительным конструкциям для того, чтобы усилия, возникающие при пользовании арматурой, не передавались на трубы.
Для возврата воды из балансого резурвуара в чашу фонтана проектом предусмотрен лоток Л4 для прокладки трубопроводов подающих воду в систему водоподготовки фонтана и ручья.

4. Форма и количество фонтанных насадок выбраны на основании решения Заказчика.
5. В рабочем состоянии чаша фонтана и ручья заполнены водой.
6. Опорожнение фонтана и ручья предусматривается через слив в напорную канализацию, подающую воду за пределы технического помещения.
8. Предусматривается:
- 16 часовое использование фонтана в сутки при температуре окружающего воздуха не ниже +5°С;
- залив водой питьевого качества;
- подпитка водой до 10-20% (с учетом испарения);
- опорожнение фонтана и ручья;
- консервация на зимний период.

Заполнение:
Заполнение чаш фонтана и ручья предусмотрено через балансный резервуар за 6.6 часа: 95м.куб/6.6ч - 14,4м.куб/час - 4л/с (В1 - DN 40)
Заполнение предусматривается холодной водой питьевого качества, поступающей от водопроводных сооружений трубопроводом DN 40мм. Вода через арматуру контроля уровня по трубопроводам поступает в системы водоподготовки. Заполнение балансного резервуара осуществляется в ручном режиме.

Подпитка:
Подпитка предусмотрена до 20% объема воды - см. таблицу 2. Подпитка запроектирована водой питьевого качества от водомерного узла через электроклапаны долива. В системе присутствуют устройства контроля уровня воды, автодолива и перелива. Регулировка уровня воды предусматривается одноконтактными датчиками, установленными в "устройстве контроля уровня воды, автодолива и перелива" на стене балансного резервуара.

Перелив чаш фонтана, ручья и резервуара:
В случае переполнения балансного резервуара предусматриваются трубопроводы аварийного перелива через аварийный приямок с дальнейшим принудительным сбросом в канализацию.

Слив чаш:
Полное опорожнение фонтана и ручья предусмотрено за 0.75 часа в напорном режиме через приямок: 95м3 0.75ч - 126,67м3/ч - 35,19 л/с. Опорожнение балансного резервуара предусмотрено через донный слив, установленный в дне балансного резервуара, в канализацию, расположенную в техническом помещении. Разуклонка дна балансного резервуара выполнена в сторону донного слива. Слив производить при визуальном контроле в техническом помещении. Также возможен быстрый напорный слив с использованием насосов фильтрации.
