Типовой дренаж с бутсомоек

Представляю Вашему вниманию небольшой типовой проект дренажа воды при использовании бутсомойки (аппарата для чистки кроссовок футболистов).
Проект "сыроват" и еще (признаюсь) не опробован на деле, однако небольшую экспертизу со стороны инженерного состава прошел.

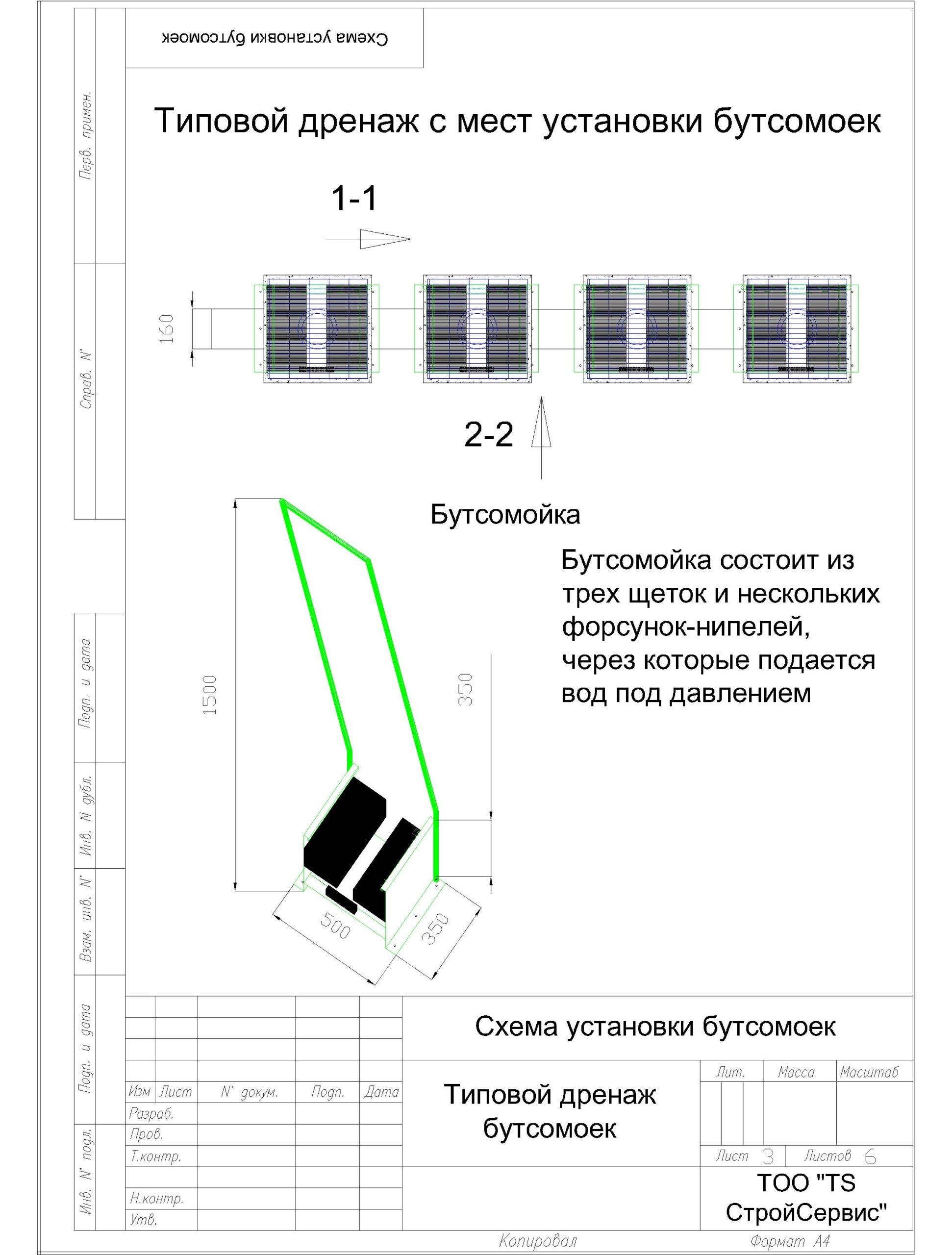

Состав: Пояснительная записка; План расположения бутсомоек; Схема установки бутсомоек и точечных дренажных водоприемочных колодцев; Виды 1-1 и 2-2; Спецификация Язык документа

Софт: AutoCAD 2007

Сайт: www

Файлы:
ТИПОВОЙ_дренаж_бутсомойки_04.07.16_СОК.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
