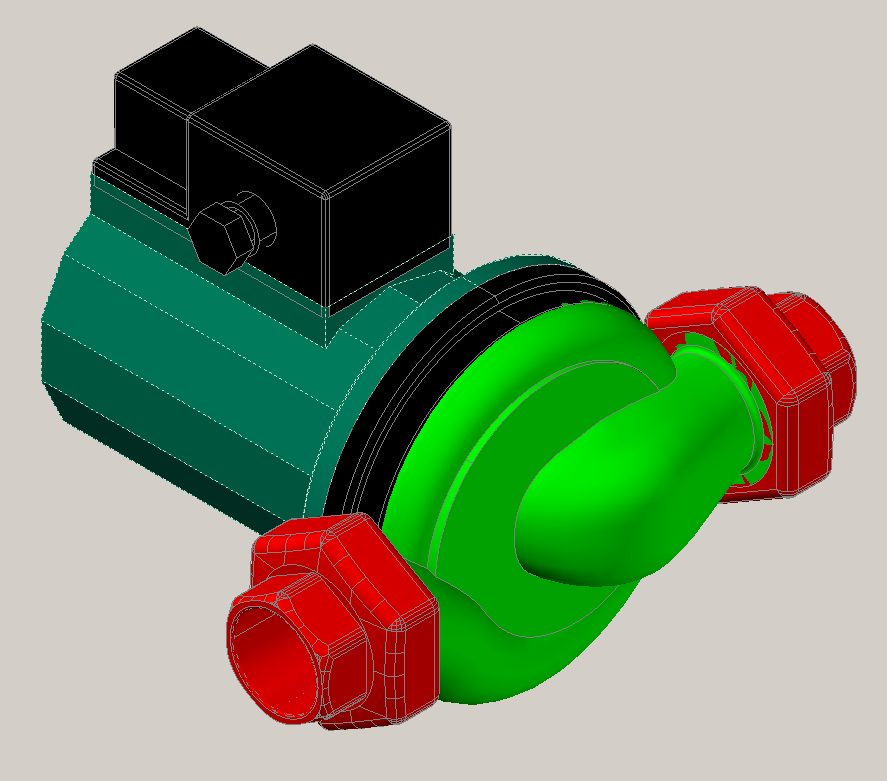

Циркуляционный насос Wilo RP 30/100

Циркуляционный насос Wilo RP 30/100 (с мокрым ротором)

КОНСТРУКЦИЯ
Wilo-RP - одинарные циркуляционные насосы с мокрым ротором;
подсоединение к трубопроводу - резьбовое Rp1, 1 ¼.

ПРУИМУЩЕСТВА
насосы Wilo-RP оснащаются 4-ступенчатым переключателем частоты вращения;
корпус насоса Wilo-RP с катафорезным покрытием для предотвращения коррозии при образовании конденсата.

ПРИМЕНЕНИЕ
системы водяного отопления;
промышленные циркуляционные установки.

ЭКСПЛУАТАЦИОННЫЕ ОГРАНИЧЕНИЯ НАСОСОВ
температура жидкости от +20°С до +130°С;
температура окружающего воздуха не более 40°С;
рабочее давление pмакс для стандартного исполнения 10 бар;
рабочее давление pмакс для специального исполнения 16 бар.

ДОПУСТИМЫЕ ПЕРЕКАЧИВАЕМЫЕ ЖИДКОСТИ
вода для систем отопления (по VDI 2035);
водогликолевая смесь (макс. 1:1; при доле гликоля более 20% необходимо проверять рабочие характеристики);
другие жидкости по запросу.

МАТЕРИАЛЫ
корпус насоса - серый чугун (EN-GJL-200);
рабочее колесо - пластик (PP-50% GF);
вал - нержавеющая сталь (X46 Cr13);
подшипник - металлографит.

ЭЛЕКТРОПОДКЛЮЧЕНИЕ
сеть 1~ [В] стандартное исполнение 230 В;
сеть 3~ [В] стандартное исполнение 400 В;
частота сетевого напряжения 50 Гц.

СИГНАЛИЗАЦИЯ И ИНДИКАЦИЯ
защитный контакт обмотки (WSK, беспотенциальный нормальнозамкнутый контакт) (только для насосов RP 25/100 и RP 30/100).

КОМПЛЕКТ ПОСТАВКИ
мотор, устойчивый к токам блокировки (кроме насосов RP 25/100 и Rp 30/100);
уплотнения для резьбового соединения;
инструкция по монтажу и эксплуатации.
Тип ротора циркуляционного насоса Мокрый
Мощность, кВт 0.054
Напор, м 3.4
Производительность, м3/час 6.1
Материал изготовления рабочего колеса двигателя насоса Пластик
Исполнение корпуса насоса Серый чугун
Максимальное рабочее давление, бар 10
Максимальная температура жидкости 130

Состав: Модель одной деталью Язык документа

Софт: AutoCAD 12
