Циркуляционный насос

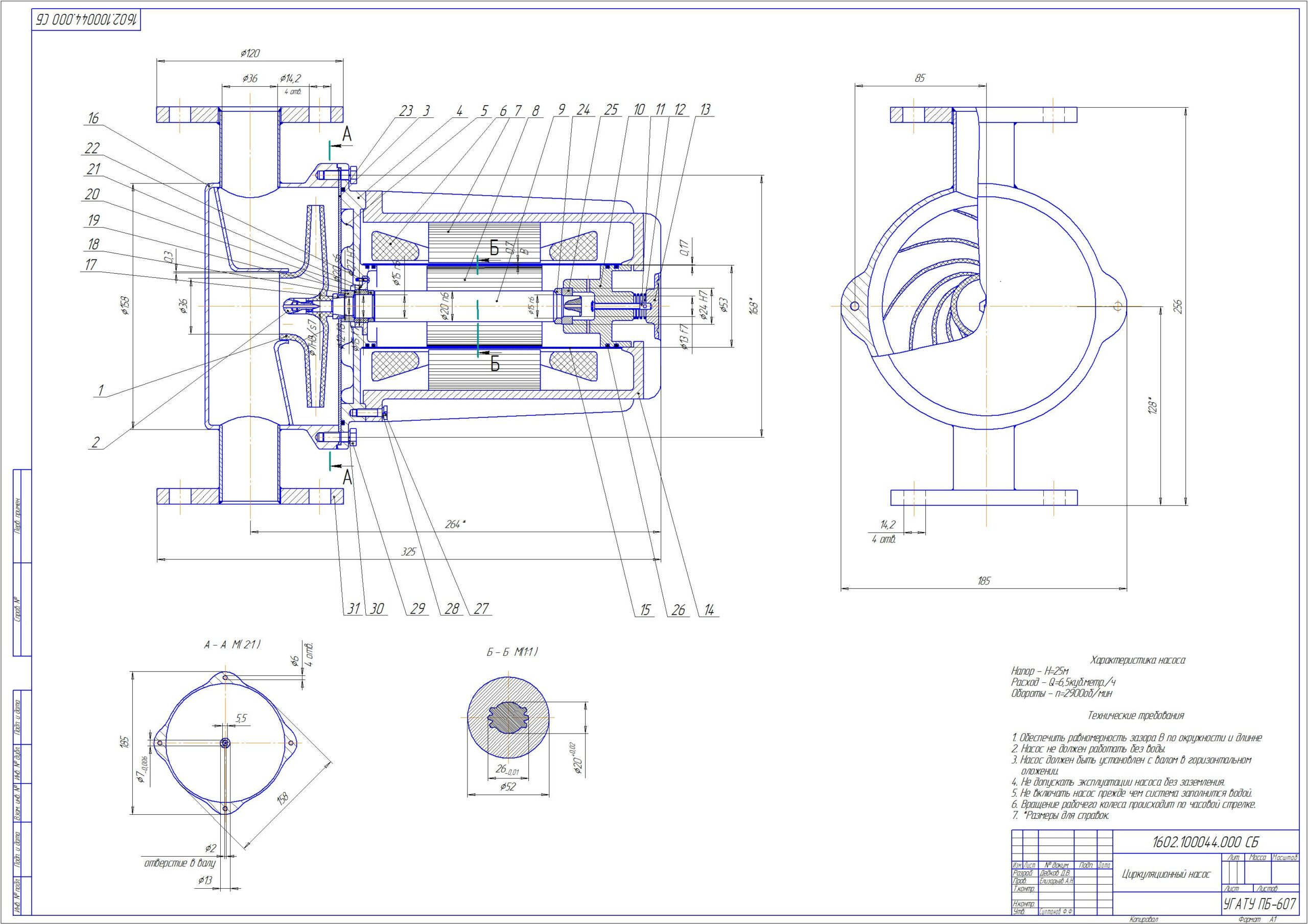

Циркуляционный насос Характеристика насоса
Напор - Н=25м
Расход - Q=6,5куб.метр./ч
Обороты - п=2900об/мин
Технические требования
1. Обеспечить равномерность зазора В по окружности и длинне
2. Насос не должен работать без воды.
3. Насос должен быть установлен с валом в горизонтальном
оложении.
4. Не допускать эксплуатации насоса без заземления.
5. Не включать насос прежде чем система заполнится водой.
6. Вращение рабочего колеса происходит по часовой стрелке.
7. *Размеры для справок.

Состав: Сборочный чертёж (СБ) Язык документа

Софт: КОМПАС-3D 16SP2

Сайт: www

Файлы:
Чертеж насоса в компасе.cdw
Спецификация1.cdw
Спецификация2.cdw
