Установка химводоочистки (ХВО)

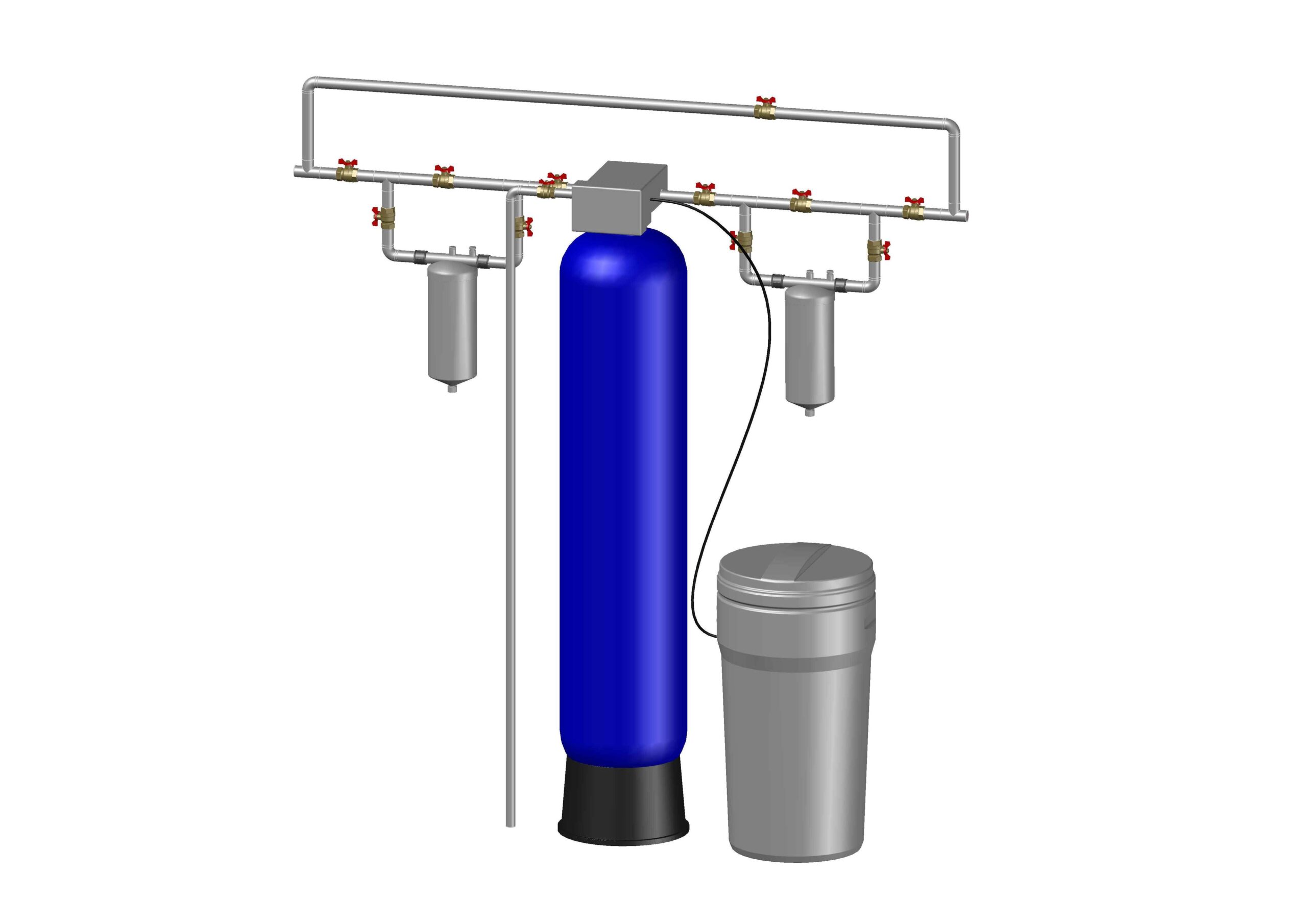

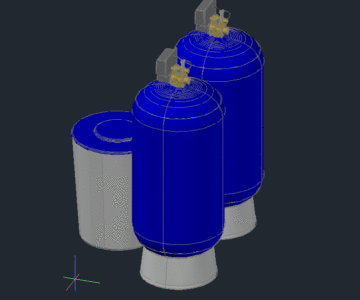

Установка ХВО.
Компоненты системы очистки:
1. Фильтр грубой очистки мешочного типа- 1 шт;
2. Фильтр обезжелезивания RWSMСCan 14x65- 1 шт;
3. Фильтр тонкой очистки мешочного типа- 1шт;

Фильтр грубой механической очистки:

Технические характеристики:
Модель Фильтр 4Ч
Производительность максимальная, м3/ч 3
Присоединительные размеры 25
(вход/выход), мм:
Размер пор фильтрующего элемента, мкм 50-100
Диаметр/расстояние между патрубками, мм 142/175
Высота, мм 390
Рабочее давление, атм 6

Фильтр умягчитель RWSMСCan 14х65 автоматическим клапаном управления

Технические характеристики одного фильтра:
Модель RWSMСCan 1465
Производительность номинальная, м3/ч 2,4
Линейная скорость фильтрования, м/ч 25
Потери напора, кг/см2 0,4-0,6
Допустимый диапазон давления, кг/см2 2,5-6,0
Присоединительные размеры Dy (вход/выход/дренаж), мм 25/25/20
Размеры корпуса фильтра (высота/диаметр), мм 1679/360
Размеры солевого бака (диаметр/высота), мм 450/940
Объем солевого бака, л 100
Объем ионообменной смолы, л 93
Количество гравия, кг 15
Количество соли на одну регенерацию, кг 14
Электропотребление, Вт 10
Требуемая подача воды на взрыхление, м3/ч 3
Продолжительность регенерации, мин 60-90
Расход воды на промывку, м3 1,2
Фильтроцикл (при исходной Жесткости = 7.5 мг-экв/л), м3 24
Срок службы загрузки, лет 5

Состав: 3D сборка Язык документа

Софт: AutoCAD 16

Просмотр файлов
Установка ХВО.dwg
