Ванна - стенд (5100х947х957)

194

300

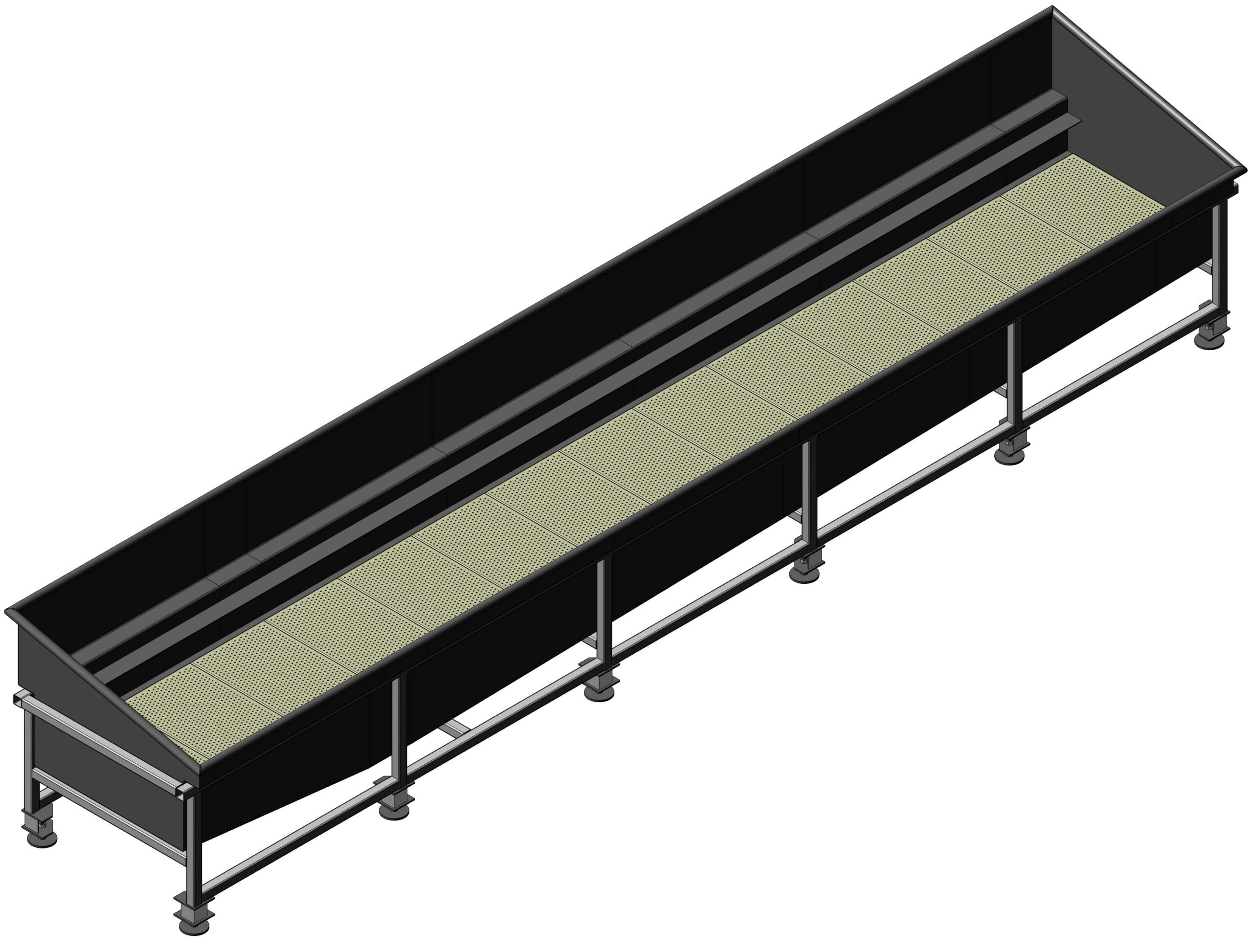

Ванна-стенд предназначена для проведения испытания и для работы водой. Конструкция сборно-сварная. Рама-сборно-сварная, выполнена из стали 09Г2С с регулируемыми ножками . Ванна сварная выполнена из секций из нержав. стали 12Х18Н10Т из лист 2,0 мм, габаритные размеры ванны 5000х875х723, ванна съемная.ванна устанавливается на раму. На боковых стенках ванны с внутренней стороны на всю длину приварены уголки в два ряда. На полки нижних уголков устанавливается Экран съемный (для очистки воды после испытаний). На полки верхних уголоков устанавливают оборудование для испытаний. Ванна в сборе весит 452 кг. Сама ванна весит 303 кг.

3D Модели Ванна испытания Стенд

Автор

Николай

Дата

22.03.2019

Язык

Русский

Состав

Сборочный чертеж (СБ), деталировка, 3D-модель, 3D-сборка, спецификация

Софт

КОМПАС-3D 18 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Стенд
- Р 102.00.000 Стенд.a3d
- Р 102.30.000 Опора
  - Р 102.30.002 Стойка.cdw
  - Р 102.30.000 Опора.cdw
  - Р 102.30.000 Опора.a3d
  - Р 102.30.001 Пластина.cdw
  - Р 102.30.001 Пластина.m3d
  - Р 102.30.002 Стойка.m3d
- Р 102.00.000 Стенд.cdw
- Заимств
  - Р 101.20.000 Ножка опорная
    - Р 101.20.000 Ножка опорная.cdw
    - Р 101.20.002 Шпилька.m3d
    - Р 101.20.000 Ножка опорная.a3d
    - Р 101.20.001 Диск.m3d
    - Р 101.20.002 Шпилька.cdw
    - Р 101.20.001 Диск.cdw
- Р 102.00.000 Стенд.jpg
- Р 102.10.000 Рама
  - Р 102.10.000 Рама.cdw
  - Р 102.10.000 Рама.a3d
  - Р 102.10.002 Продолина.m3d
  - Р 102.10.001 Стойка.cdw
  - Р 102.10.003 Поперечина.m3d
  - Р 102.10.002 Продолина.cdw
  - Р 102.10.001 Стойка.m3d
  - Р 102.10.003 Поперечина.cdw
- Р 102.00.001 Экран.m3d
- Р 102.20.000 Ванна
  - Р 102.20.008 Секция крайняя.m3d
  - Р 102.20.010 Контур продольный.cdw
  - Р 102.20.011 Контур поперечный.m3d
  - Р 102.20.001 Стенка торцевая.m3d
  - Р 102.20.010 Контур продольный.m3d
  - Р 102.20.000 Ванна.a3d
  - Р 102.20.001 Стенка торцевая.cdw
  - Р 102.20.004 Секция средняя.cdw
  - Р 102.20.007 Секция крайняя.cdw
  - Р 102.20.000 Ванна.cdw
  - Р 102.20.011 Контур поперечный.cdw
  - Р 102.20.008 Секция крайняя.cdw
  - Р 102.20.002 Секция крайняя.cdw
  - Р 102.20.007 Секция крайняя.m3d
  - Р 102.20.009 Направляющая.m3d
  - Р 102.20.003 Секция короткая.cdw
  - Р 102.20.005 Секция средняя.m3d
  - Р 102.20.005 Секция средняя.cdw
  - Р 102.20.009 Направляющая.cdw
  - Р 102.20.002 Секция крайняя.m3d
  - Р 102.20.006 Секция средняя.m3d
  - Р 102.20.004 Секция средняя.m3d
  - Р 102.20.006 Секция средняя.cdw
  - Р 102.20.003 Секция короткая.m3d
- Р 102.00.001 Экран.cdw
