Внутренний водопровод и канализация жилых зданий

Внутренний водопровод и канализация жилых зданий

Сибирский государственный индустриальный университет
Кафедра водоснабжения и водоотведения
Курсовой проект по дисциплине "Введение в водоснабжение и водоотведение"
На тему "Внутренний водопровод и канализация жилых зданий"
Новокузнецк, 2013.

Курсовой проект по внутреннему водопроводу и канализации зданий выполняется студентами 2 курса рхитектурно-строительного института. Основанием для выполнения курсового проекта служит задание, выданное кафедрой водоснабжения и водоотведения, которое содержит перечень данных и параметров, обеспечивающих достижение поставленной цели и дополненные руководителем проекта.
В данной работе выбрана система внутреннего водопровода с повысительными насосами. Произведён гидравлический расчёт внутреннего водопровода. Определены диаметры труб, вид запорной арматуры. Произведён расчёт и подбор водомеров и насоса. Подобраны диаметры стояков внутренней канализации. Произведён гидравлический расчёт внутридомовой канализационной сети.

Исходные данные
1. Количество этажей 9
2. Свободный напор в сети наружного водопровода, м 35
3. Диаметр канализационного коллектора (уличного), мм 500
4. Диаметр водопроводной сети (уличной), мм 100
5. Глубина промерзания грунта, м 1,8
6. Высота этажа в свету (частоте) 3,0
7. Толщина перекрытия, м 0,2
8. Высота подвала в частоте 1,8
9. Глубина заложения уличной сети канализации, м 3,1
10. Пол первого этажа выше поверхности земли на, м 0,6
11. Степень благоустройства ЦГВ

Содержание
Введение
1. Проектирование системы внутреннего хозяйственно-питьевого водопровода
1.1 Выбор системы и схемы внутреннего водопровода
1.2 Гидравлический расчёт внутреннего водопровода
1.3 Расчёт и подбор водомеров
1.4 Определение требуемого напора для системы внутреннего водопровода
1.5 Подбор насоса
2. Проектирование системы канализации
2.1 Проектирование и устройство сети внутренней канализации
2.2 Гидравлический расчёт внутридомовой канализационной сети
3. Гидравлический расчёт дворовой канализации
Библиография

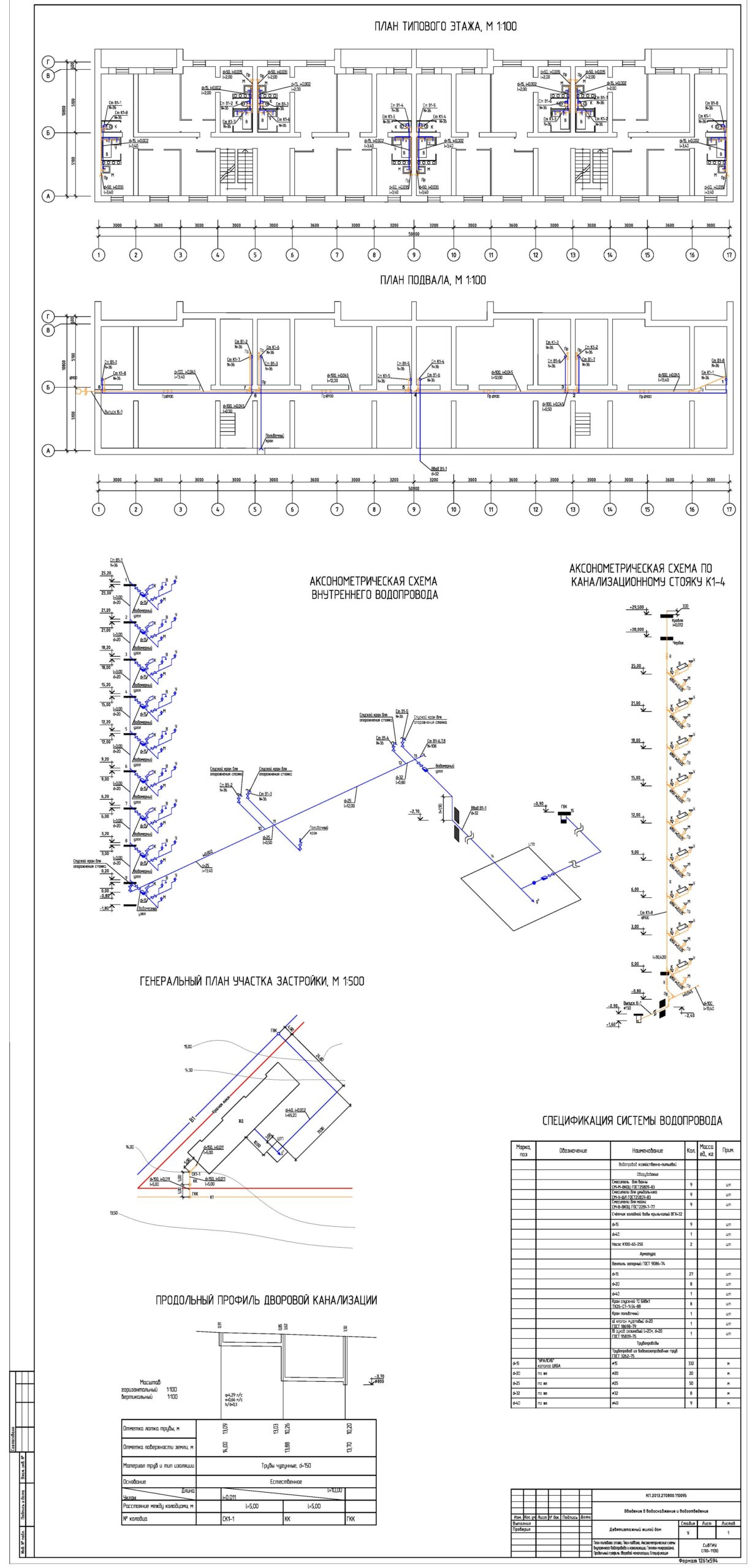

Состав: План типового этажа, План подвала, Аксонометрические схемы внутреннего водопровода и канализации, Генплан микрорайона, Продольный профиль дворовой канализации, Спецификация Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Бесплатные работы / Внутренний водопровод и канализация жилых зданий

ПЗ.docx
Чертёж 1261х594.dwg
