Институт архитектуры и строительства Волгоградского государственного технического университета
кафедра: Водоснабжение и водоотведение
дипломная работа по дисциплине "Водоотведение"
на тему: "Водоотведение города Московской области и санитарно-техническое оборудование жилого 14-ти этажного здания"
Волгоград 2021
В соответствии с заданием запроектирована водоотводящая сеть района города, главная насосная станция и городские очистные сооружения города, а так же разработан проект реконструкции санитарно-технического оборудования 14-ти этажного жилого здания, существующего района города.
Город расположен в средней полосе России на левом берегу Москвы реки. В городе имеются коммунальные предприятия: школа на 900 мест, детский сад на 600 мест.
Город разбит на 10 бассейнов водоотведения, 6 из которых будут располагаться в новой части города. В проекте принята полная раздельная система и пересеченная схема водоотведения. Сточные воды от проектируемого и существующего района города отводятся по коллекторам первого порядка в главный коллектор, который проложен вдоль берега реки и предусматривает водоотведение сточных вод от всего города на главную насосную станцию, откуда сточная вода по двум напорным трубопроводам направляется на очистные сооружения города.

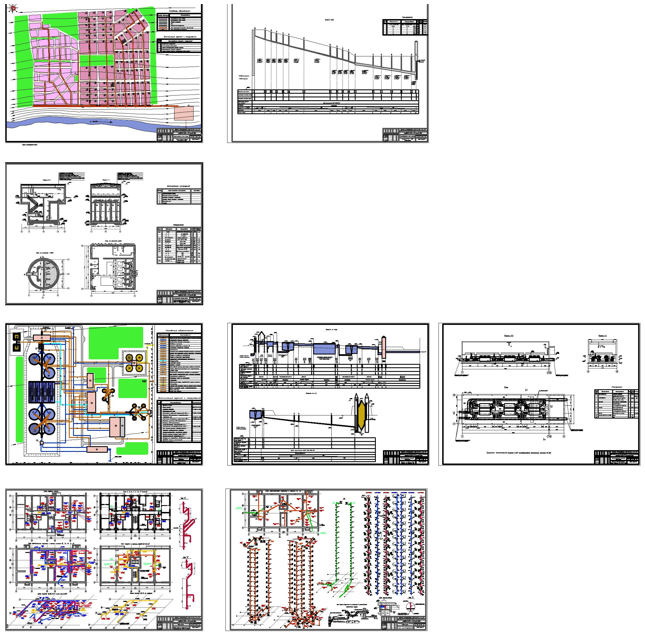

На листе №2 представлен профиль главного коллектора и одного из коллекторов первого порядка сети водоотведения. Трубы приняты полиэтиленовые .
На листе №3 представлены планы и разрезы главной насосной станции, где установлены три рабочих и два резервных погружных одноступенчатых центробежных насоса Grundfos (S2.120.250.800.6.70H.S.465.G.EX.D.511) с переключением ступеней частоты вращения, числом оборотов 988 в мин. Напорный трубопровод стальной диаметром 500мм, сборный коллектор так же запроектирован из стальных труб, диаметром 600мм.
На листе №4 Учитывая, что на городские очистные сооружения поступает сточная вода от проектируемого и существующего района города, проектом предусмотрена реконструкция существующей станции очистки сточных вод, со снижением БПК до 3 мг/л и проектированием станции УФ.
В состав городских очистных сооружений входят сооружения механической очистки, биологической очистки, а так же сооружения по обработке осадка.
-К сооружениям механической очистки относятся: решетки-дробилки, 3 аэрируемые песколовки длинной 12 м, три первичных радиальных отстойника диаметром 24м.
-К сооружениям биологической очистки относятся четыре трехкоридорных аэротенка - вытеснителя с выделением под регенератор 36 %, 32% под зону нитрификации и зону денитрификации от объема сооружения, четыре вторичных радиальных отстойника диаметром 24м.
-К сооружениям для обеззараживания сточных вод относится 5 рабочих и одна резервная ультрафиолетовая установка марки УДВ-144-6Г-300Т, производства ЗАО НПО «ЛИТ».
-К сооружениям по обработке осадка относятся 3 вертикальных илоуплотнитея, диаметром 9 м, 4 вертикальных осадкоуплотнителя, диаметром 9 м, 4 метантенка диаметром 15м, в котором принят мезофильный режимом сбраживания, а так же 4 вакуум-фильтра в цехе механического обезвоживания.
На случай выхода из строя вакуум-фильтров предусмотрены 5 резервных иловых площадок размером 50х150м на прием 20% объема осадка.
Осадок из песколовок направляется на 2 песковые площадки с размерами карт 15х15м.
Газ вырабатываемый в метантанках отводится в 5 газгольдеров по 100 м3 каждый.
На листе №5 представлены профили по воде и илу.
На листе №6 представлены планы этажей внутреннего водопровода и канализации 14-ти этажного жилого здания на 98 квартир. В проекте принята хозяйственно - противопожарная система водопровода и тупиковая схема с нижней разводкой магистралей.
В систему горячего водоснабжения включена циркуляция воды в целях поддержания постоянной температуры у водоразборных приборов. Нагрев воды осуществляется в тепловом пункте, расположенном за пределами здания.
В здании предусмотрены два канализационных выпуска, которые отводят сточную воду в дворовую канализацию и далее в уличную сеть.
На листе №7 представлены аксонометрии стояков холодного и горячего водоснабжения, канализационные стояки, а так же монтажные узлы водоснабжения и канализации здания.
В разделе Экономика
Определена сметная стоимость строительства главного коллектора на основе норматива цены строительства. Норматив цены строительства (НЦС) – это объем денежных средств, необходимый и достаточный для возведения одной единицы измерения соответствующего объекта.
Стоимость строительства системы водоотведения выполнены по НЦС-2021 для Московской области. Так же был учтен налог на добавленную стоимость НДС.
Таким образом сметная стоимость строительства главного коллектора составила 86 504,97 тысяч рублей.
Содержание
Введение...................................................................................................................7
1. ТЕХНОЛОГИЧЕСКАЯ ЧАСТЬ.........................................................................8
1.1 Водоотводящие сети города.........................................................................9
1.1.1 Выбор системы и схемы канализации...................................................9
1.1.2..Трассировка сети ..................................................................................10
1.1.3 Определение расчетных расходов бытовых сточных вод от города.....................................................................................................................10
1.1.3.1 Расчетные расходы бытовых вод от коммунальных предприятий...........................................................................................................11
1.1.4 Определение расчетных расходов на участках сети ......................12
1.1.5 Подготовка сети к гидравлическому расчету...................................14
1.1.6 Гидравлический расчет водоотводящей сети города.....................14
1.1.7 Выбор материала труб...........................................................................16
1.2 Канализационная насосная станция........................................................16
1.2.1 Определение притока сточных вод и требуемого напора насосной станции...................................................................................................................17
1.2.2 Подбор насосов и определение их производительности...............18
1.2.3 Выбор схемы расположения насосов.................................................21
1.2.4 Гидравлический расчет напорного трубопровода..........................22
1.2.5 Определение потерь напора в насосной станции............................23
1.2.6 Изменение рабочих характеристик ...................................................24
1.2.7 Графоаналитический расчет совместной работы насосов и трубопроводов.......................................................................................................27
1.2.8 Определение размеров насосной станции.........................................31
1.2.8.1 Определение высоты здания насосной станции..........................31
1.2.8.2 Определение емкости приемного резервуара.............................32
1.2.9 Определение вспомогательного оборудования...............................33
1.2.9.1 Выбор грузоподъемного оборудования.......................................33
1.2.9.2 Выбор решеток-дробилок................................................................33
1.2.9.3 Подбор расходомеров......................................................................34
1.2.9.4 Подбор дренажных насосов............................................................34
1.2.10 Автоматизация насосной станции.....................................................35
1.3 Канализационные очистные сооружения................................................37
1.3.1 Определение концентрации загрязнений в сточных водах............37
1.3.2 Определений концентрации загрязнений городских сточных вод...38
1.3.3 Определение приведенного числа жителей.......................................38
1.3.4 Самоочищение воды в водоеме............................................................39
1.3.3.1 Определение коэффициента смешения........................................39
1.3.3.2 Определение необходимой степени очистки сточных вод.......41
1.3.4 Подбор размеров приемной камеры, расчёт лотков, решёток, дробилок….............................................................................................................43
1.3.4.1 Подбор размеров приемной камеры..............................................43
1.3.4.2 Подбор размеров лотков..................................................................44
1.3.5 Расчет решеток.......................................................................................45
1.3.6 Расчет дробилки.....................................................................................48
1.3.7 Расчет аэрируемой песколовки............................................................49
1.3.8 Расчет песковых площадок...................................................................52
1.3.9 Расчет первичных радиальных отстойников.....................................53
1.3.10 Расчет нитрификатора и денитрификатора, аэротенка................56
1.3.11 Требуемый удельный расход воздуха в аэротенке и нитрификаторе.......................................................................................................60
1.3.12 Расчет вторичных отстойников...........................................................62
1.3.13 Расчет станции УФ дезинфекции сточных вод...............................63
1.3.14 Расчет сооружений для обработки осадка......................................64
1.3.14.1 Расчет илоуплотнителей................................................................64
1.3.14.2 Расчет метантенков........................................................................67
1.3.14.3 Расчет осадкоуплотнителей.........................................................71
1.3.14.4 Расчет вакуум-фильтров...............................................................72
1.3.14.5 Расчет резервных иловых площадок...........................................73
1.4. Санитарно-техническое оборудование...................................................74
1.4.1. Сведения о существующих и проектируемых источниках водоснабжения.......................................................................................................74
1.4.2 Описание и характеристика системы водоснабжения.....................75
1.4.3 Определение среднесуточных расходов воды и количества жителей...................................................................................................................76
1.4.4 Определение максимальных часовых расходов воды...................79
1.4.5 Определение необходимых диаметров трубопроводов и скоростей...............................................................................................................87
1.4.6 Сведения о качестве воды.....................................................................81
1.4.7 Перечень мероприятий по учету водопотребления........................81
1.4.8 Сведения о фактическом и требуемом напоре в сети водоснабжения......................................................................................................81
1.4.8.1 Определение напора в сети холодного водоснабжения в хозяйственно-питьевом режиме..........................................................................81
1.4.8.2 Определение напора в сети холодного водоснабжения в режиме пожара....................................................................................................................82
1.4.8.3 Определение напора в сети горячего водоснабжения..............83
1.4.9 Сведения о материалах труб и элементах системы водоснабжения.......................................................................................................84
1.4.9.1 Расчет компенсатора на стояках горячего водоснабжения......85
1.4.9.2 Расчет компенсатора на стояках холодного водоснабжения...86
1.4.10 Сведения о существующих и проектируемых системах канализации............................................................................................................87
1.4.11 Описание обоснования системы прокладки канализационных трубопроводов.......................................................................................................88
1.4.12 Определение расчетных расходов стоков.......................................89
1.4.13 Расчет ливневой канализации...........................................................91
1.4.14 Баланс водопотребления и водоотведения по объекту..............9
1.4.15 Соответствие проекта действующим нормам и правилам.........93
2.ЭКОНОМИКА..............................................................................................94
2.1 Определение сметной стоимости строительства на основе укрупненных нормативов цены строительства...............................................95
2.2 Порядок применения НЦС 81-02-14-2021 «Сети водоснабжения и канализации» ......................................................................................................99
Приложение А.....................................................................................................104
Приложение Б.....................................................................................................105
Приложение В.....................................................................................................106
Список литературы ............................................................................................107
