Водопроводная очистная станция

Полоцкий государственный университет
Кафедра трубопроводного транспорта и гидравлики
Курсовой проект по дисциплине "Водоподготовка"
Новополоцк 2015

В данном курсовом проекте запроектирована водоочистная станция, которая обеспечивает потребителя качественной водой. В процессе обработки происходит обезжелезивание воды,улучшаются органолептические показатели воды.
Однако при проектировании сооружений водоподготовки подземных вод необходимо учитывать возможность изменения качества воды в ходе эксплуатации установок, особенно вследствие возможного перетекания подземных вод с повышенным содержанием коррозионно-активных химических элементов с участков, расположенных в зоне влияния скважины.
Курсовой проект содержит два листа А1 графической части, пояснительную записку.

Проектируемая станция водоочистки находится в Гродненской области. Производительность очистной станции (без учета на собственные нужды) 680 м3/сут, расход воды на пожаротушение 10 м3/ч. В ходе геологических исследований был определен состав грунтов площадки:
от 0,0 до 0,6 м – супесь;
от 0,6 до 3,0 м – супесь;
от 3,0 и ниже – суглинок.

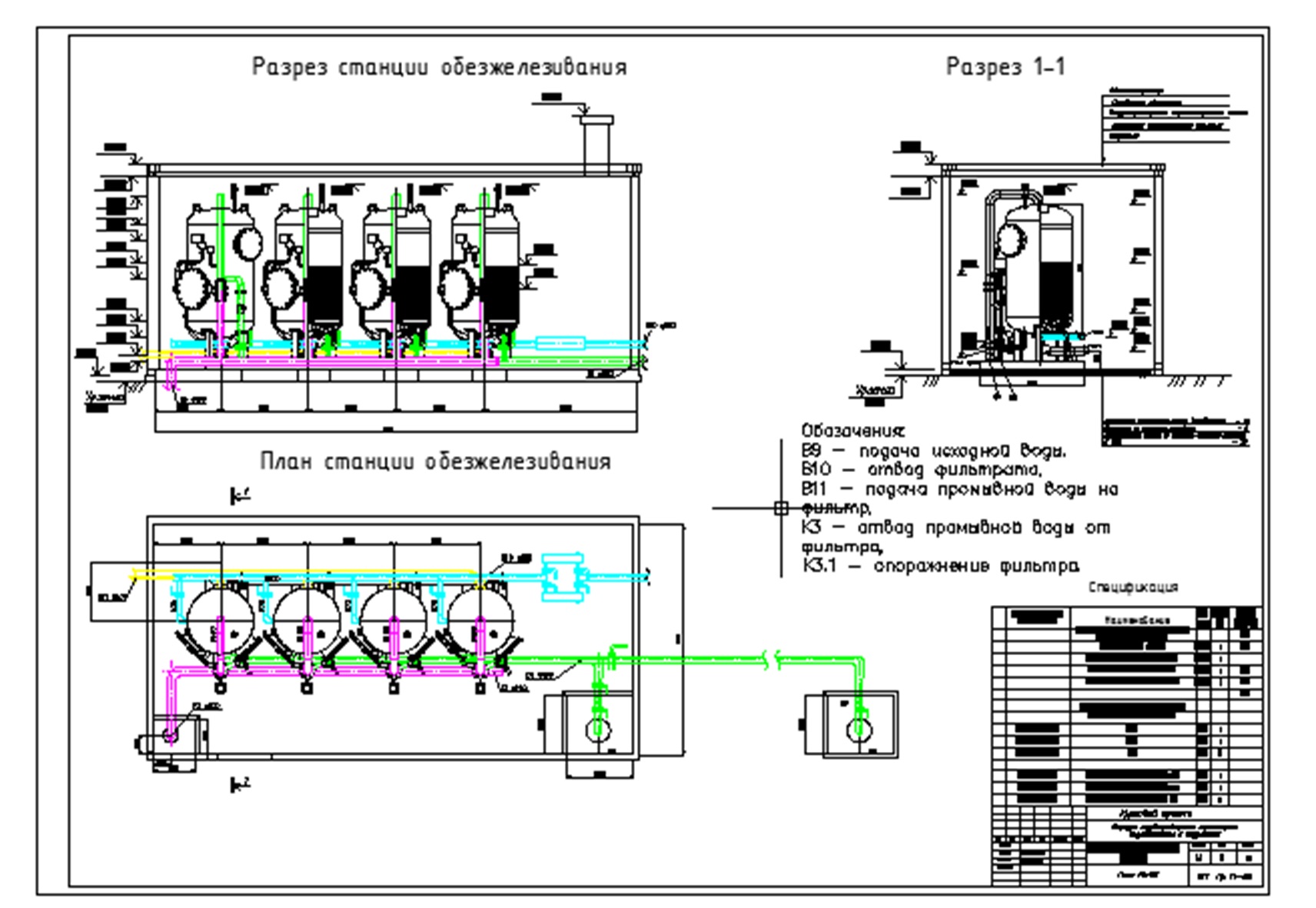

Состав: генплан водоочистной станции 1:500; высотная схема; план станции обезжелезивания, ее разрез; спецификация Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
1.dwg
Strelkov.bak
zhelezo_do_1000.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1

в dwg-файле всего пара листов: 1) план размещения оборудования; и 2) высотные отметки генплана.
А вот в ПЗ - много интересного (методика расчета системы водоочистки).
