Водоснабжение доменного цеха

Уральский Федеральный университет им. Б.Н.Ельцина
Кафедра Водоснабжения и водоотведения
Курсовой проект по дисциплине "очистка сточных вод промпредприятий"
На тему: "Водоснабжение доменного цеха"
Екатеринбург 2017

Вариант №2
«Чистый» оборотный цикл
Расход воды потребителям Q 1850 м3/ч
t2/t1 18/6 oC
Жесткость общая 0,8/1,3 мг-экв/дм3
Концентрация взвешенных веществ 11/3 мг/дм3
«Грязный» оборотный цикл
Расход воды потребителям Q 1750 м3/ч
t2/t1 20/7 oC
Концентрация взвешенных веществ 140/3142 мг/дм3
20% от расхода воды «чистого» оборотного цикла подается в «грязный» оборотный цикл.

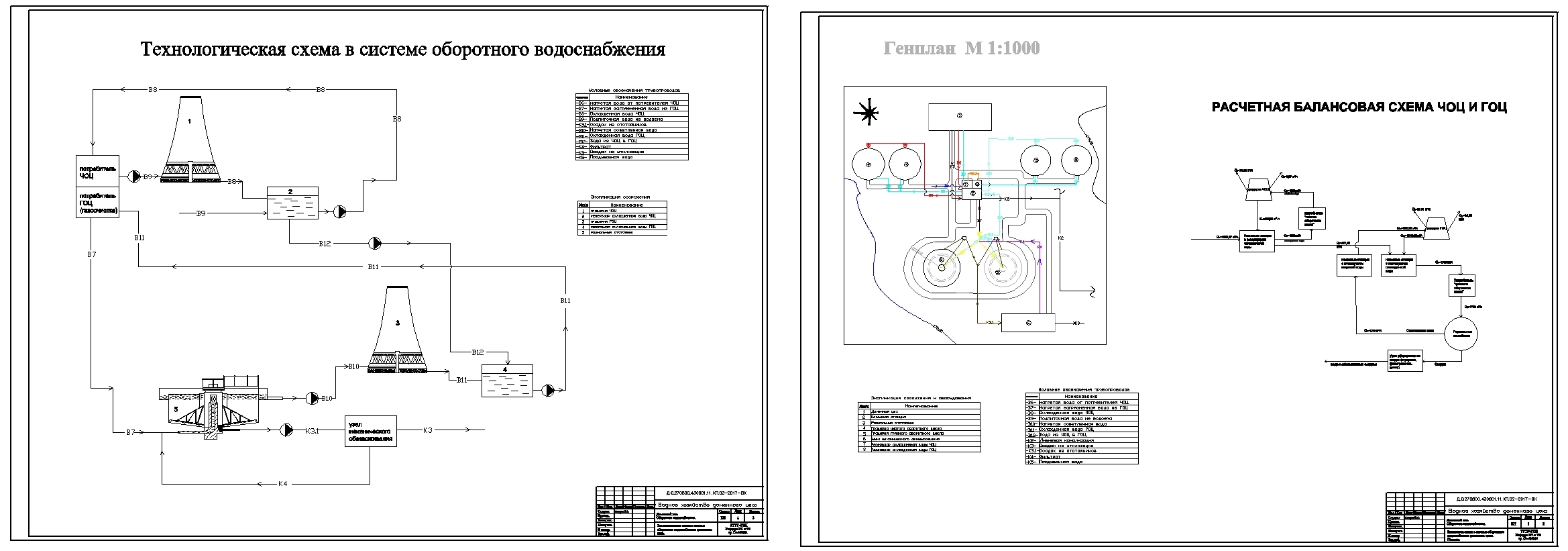

Пояснительная записка состоит из 42 страниц. Она содержит основную текстовую часть, библиографический список. Приложения включают: Балансовую схему «чистого» и «грязного» оборотных циклов водоснабжения доменной печи, Генеральный план размещения сооружений оборотного водоснабжения доменного производства, Технологическая схема «чистого» и «грязного» оборотных циклов водоснабжения доменной печи.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ………………………………………………………..……………4
1. ОБЗОР ЛИТЕРАТУРЫ………………………………………………...……5
2. ОПИСАНИЕ ПРОЕКТИРУЕМОЙ СИСТЕМЫ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ……………………………………………………….…26
3. РАСЧЕТ ВОДНОГО БАЛАНСА СИСТЕМ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ…………………………………..………………...……27
3.1. «Чистый» оборотный цикл……………………………………………27
3.2. «Грязный» оборотный цикл………………………………………..….29
4. РАСЧЕТ СООРУЖЕНИЙ ОБОРОТНОГО ВОДОСНАБЖЕНИЯ………31
4.1. «Чистый» оборотный цикл……………………………………………31
4.1.1. Градирни…………………………………………………………31
4.1.2. Насосные станции…………………………………………….…32
4.2. «Грязный» оборотный цикл……………………………………..……33
4.2.1. Градирни…………………………………………………………33
4.2.2. Насосные станции…………………………………….…………34
4.2.3. Узел отстаивания воды……………………………….…………35
4.2.4. Узел обезвоживания осадка……………………………..………37
ЗАКЛЮЧЕНИЕ………………………………………………………….…….41
БИБЛИОГРАФИЧЕСКИЙ СПИСОК………………………………..………42
ПРИЛОЖЕНИЕ А. Балансовая схема оборотного водоснабжения доменного цеха. Генеральный план размещения сооружений оборотного водоснабжения доменного цеха.
ПРИЛОЖЕНИЕ Б. Технологическая схема в системе оборотного водоснабжения доменного цеха.

Состав: Балансовую схему «чистого» и «грязного» оборотных циклов водоснабжения доменной печи, Генеральный план размещения сооружений оборотного водоснабжения доменного производства, Технологическая схема «чистого» и «грязного» оборотных циклов водоснабжения доменной печи Язык документа
