Водоснабжение и канализация 7-этажного офисного здания

Проект предусматривает водоснабжение на хоз.питьевые нужды, бытовую канализация для проектируемого 7-этажного офисного здания.

Трубопроводы систем холодного, горячего и противопожарного водоснабжения запроектированы из стальных водогазопроводных труб по ГОСТ 3262-75, разводка по квартирам из пластиковых труб "Ekoplastik".
Материал труб системы бытовой канализации-полипропилен SINIKON, дождевой канализации полиэтиленовые по ГОСТ 18599-2001.
Все трубопроводы холодного и горячего водоснабжения, а также циркуляционные трубопроводы, кроме пожарных стояков и подводок к водоразборным приборам, подлежат тепловой изоляции типа "Энергофлекс".
Обеспечение располагаемого и гарантированного напора на нужды пожаротушения и хозяйственно-питьевого водопровода достигается за счёт проектируемых повысительных насосных установок:
- установка повышения давления (фирмы Grundfos) Hydro MPC-E 2CR 3-7, Q=2,0м3/ч, Н=32,0м, N=0,55кВт, n=3500об/мин., (1 рабочиq, 1 резервный) для хозяйственно-питьевого водоснабжения;
- центробежный насос (фирмы Grundfos) N 32-200C/A, Q=13,20м3/ч, Н=37,0м, с электродвигателем 100L2 N=3кВт, n=2900об/мин., (1 рабочий, 1 резервный) для внутреннего пожаротушения;
- Диафрагменный гидробак ULTRA-PRO, V=12л; PN 10, для ограничения частоты включений насосов, сглаживания колебания давления и реализации стоп-функции.

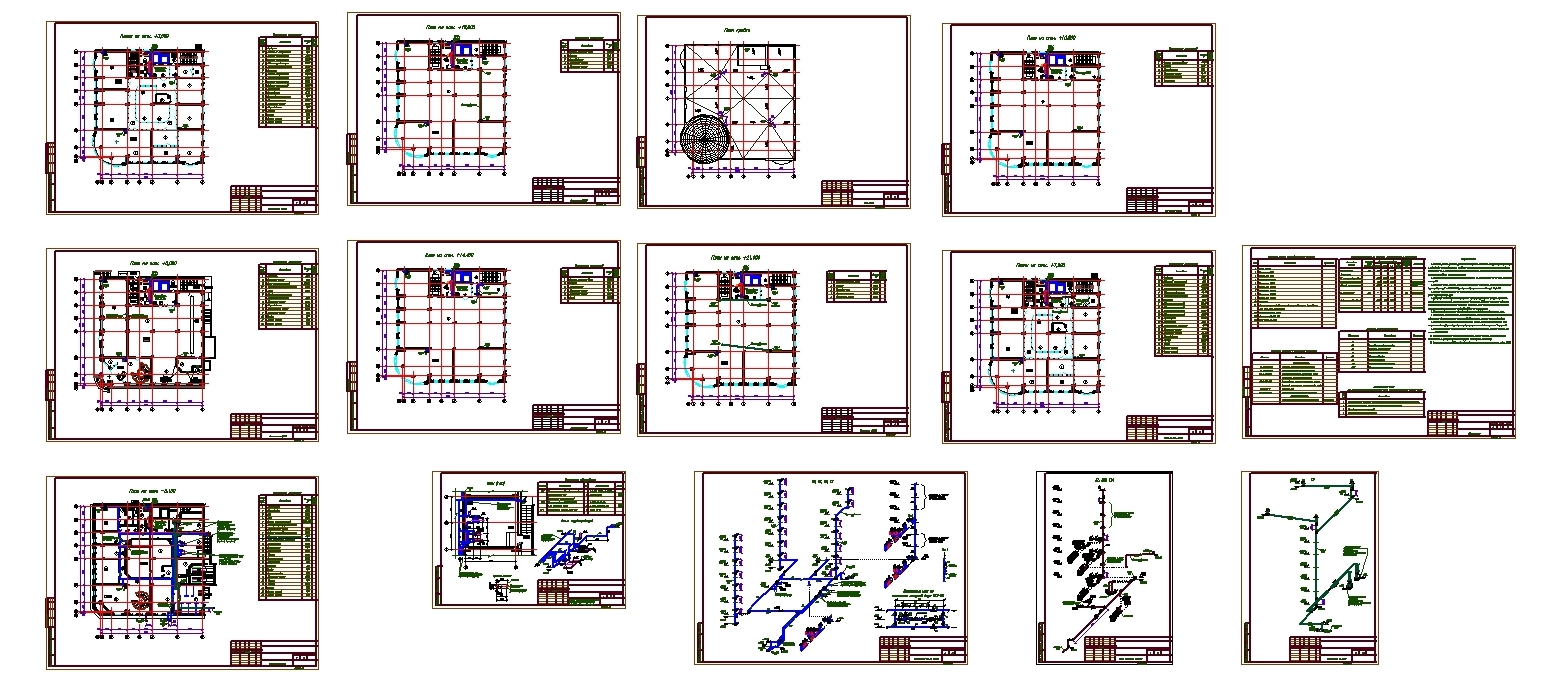

Состав: Общие данные. Планы внутренних сетей В0, В1, В2, Т3, К1, К1Н, К2, К14Н. Схемы систем В0, В1, В2, Т3, К1, К1Н, К2, К14Н в аксонометрии. Насосная станция хозяйственно-питьевого и противопожарного водоснабжения. Спецификация. Язык документа

Софт: AutoCAD 2010

Файлы:
офисное здание.dwg
