Водоснабжение населенного пункты

Санкт-Петербургский государственный архитектурно строительный университет
Кафедра водопользования и экологии
Курсовой проект дисциплине водоснабжение и водоотведение
На тему "Водоснабжение населенного пункта"
Санкт-Петербург 2013 г.

1. Название и назначение насосной станции:
станция 2-го подъема городского водопровода;
2. Характеристика станции по способу управления:
полуавтоматическая с собственным диспетчерским пунктом
3. Суточная подача насосной станции:
на 1-ю очередь развития водопровода _____________________40 000
на расчетный срок____________________________________ 60 000
4. Расход воды для пожаротушения:
наружного в городе________________________________________20x30
наружного на промышленном предприятии_____________________20
внутреннего на промышленном предприятии___________________10
5. Коэффициент часовой неравномерности водопотребления:
для города _______________________________________________1,35
6. График неравномерности водопотребления_____________
7. Система водоснабжения: с башней в начале распределительной сети;
8. Забор воды: из резервуара чистой воды;
9. Длина всасывающей линии______________________________40м
10. Длина напорного водовода (от насосной станции до водонапорной
башни или начала распределительной сети города или промышленного
предприятия) ________________________________________________________________________________________________________________________________750м
11. Число напорных водоводов______________________________2
12. Продолжительность работы станции__________24 часа в сутки.
13. Отметки:
дна резервуара чистой воды______________/______________ 52м
места расположения насосной станции____________________55,8м
места расположения водонапорной башни _________________76,0м
14. Высота ствола водонапорной башни___________________28м
15. Свободный напор при пожаре________________________24м
16. Грунты на месте строительства станции ___________ суглинок
17. Глубина положения нулевых температур в грунте (от поверхности земли)__________________________________2,4м
18. Грунтовые воды обнаружены на отметке________________2,5м
19. Источник питания насосной станции электроэнергией ___ ЛЭП
20. Род тока: _____________________________ переменный трехфазный
21. Напряжение подводимой электроэнергии________________10кВт

Состав: Записка, Чертежи - Генплан, Насосная станция, насосный агрегат Язык документа

Софт: КОМПАС-3D 14SP1

Файлы:
генплан.cdw

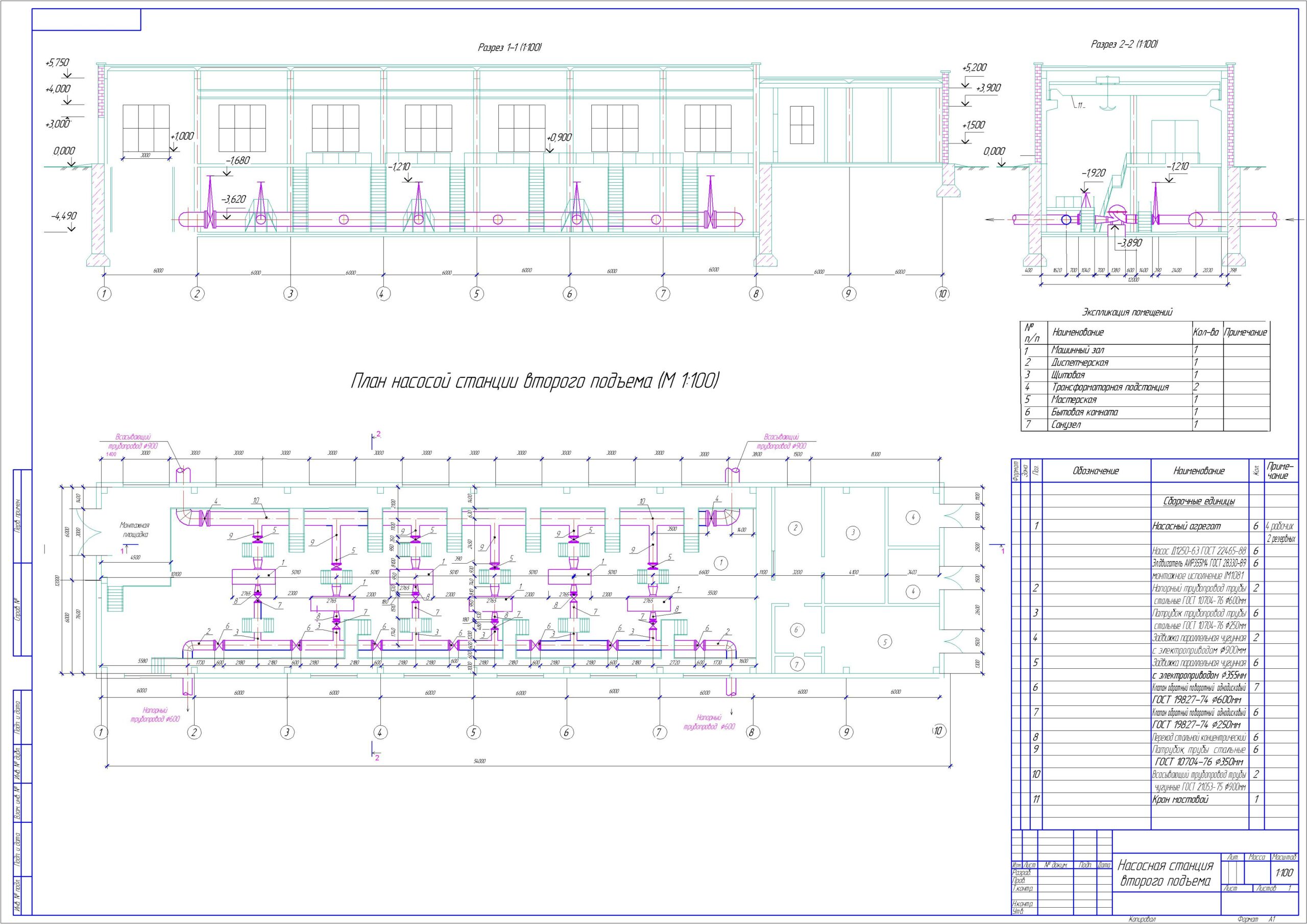

насосная станция.cdw
насосный агрегат.cdw
курсовой.docx
