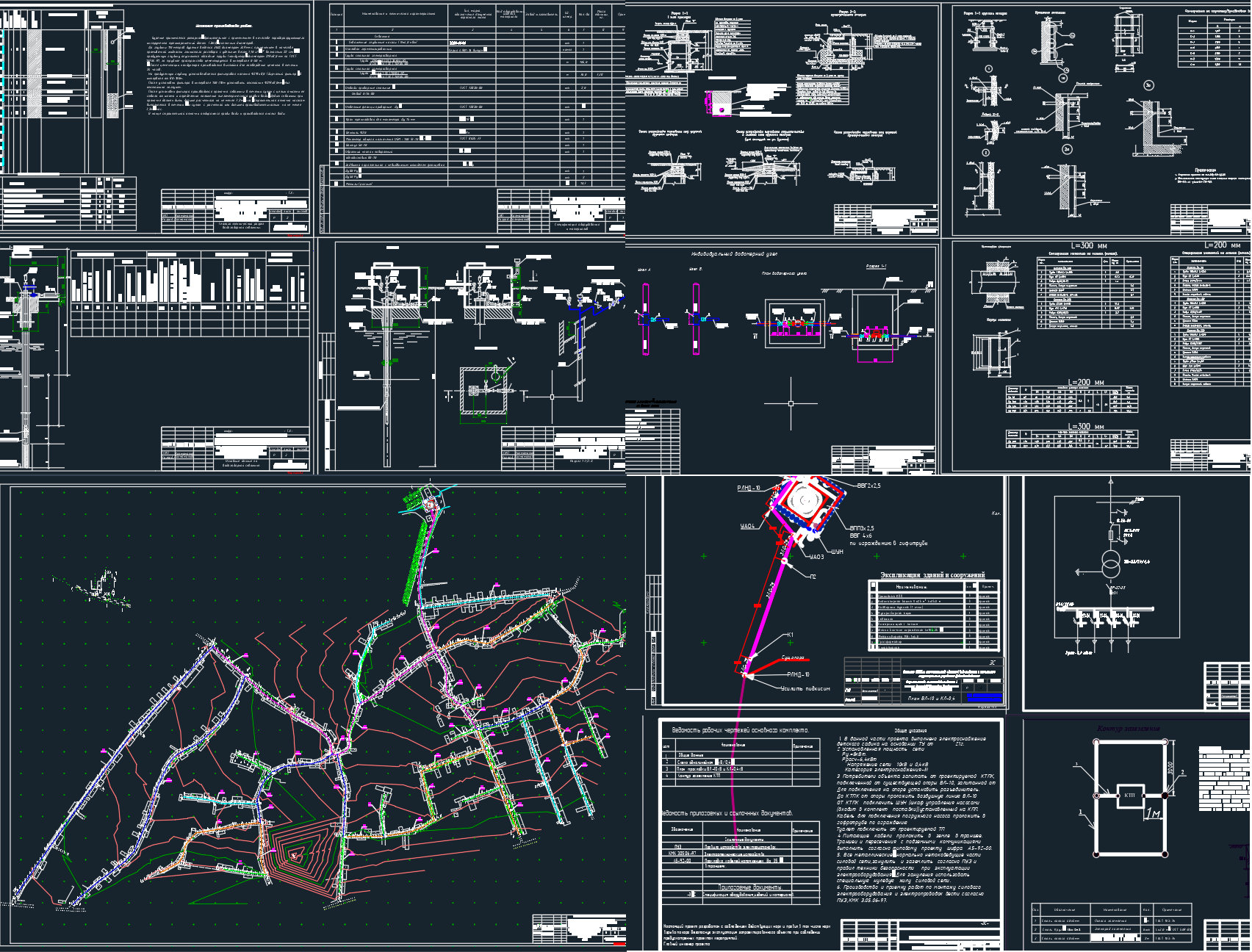

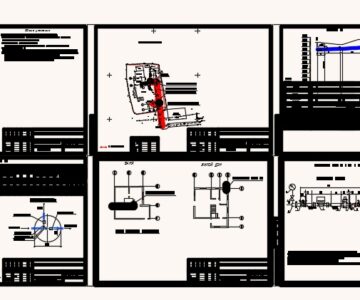

Водоснабжение поселка. Скважина 110м

Водоснабжение поселка, прокладка магистральных труб и уличной разводки, устройство водозаборной скважины.
Данный часть рабочего проекта разработана на основании задании на проектирование и предусматривает разработку проекта разработку проекте "Насосные станции" подземного типа на водозаборных скважинах с насосами ЭЦВ для систем питьевого водоснабжения
Краткое ниженерно геологическая характеристика:
-Глубина сезонного промерзания 0,32
-Сейсмичность площадки 7 баллов
-Грунты просадочные.
Согласно гидрогеологического заключения необходимо пробурить скважину.
Глубина скважин 110,0м. Скважины бурятся дизельным буровым станком с промывкой глинистым раствором. Диаметр бурения скважин 349мм. Диаметр устанавливаемых фильтров 219мм. Диаметр отверстий фильтра – 5мм , или щелевые отверстия 250х5мм. Длина фильтра – 20,0м, интервал установки фильтров от 80 до 100м от поверхности земли. Диаметр обсадной колонны до глубины 110м 219х8мм. Глубина отстойника – 10,0м. Верхная часть колонны обсадных труб должна выступать над полом не менее чем на 0,5м.
Для подъёма воды в скважинах устанавливаются погружные насосы марки ЭЦВ6-10-80 с мощностью двигателя 4,0 кВт. Расчётный дебит скважин – 2,0 л/сек.
Водоподъёмные трубы от погружных насосов до первой задвижки в ж/б колодце над скважиной, монтируются из стальных труб ∅89х3,5мм
Вода из проектируемой скважины при помощи насосов ЭЦВ по водоподъемной трубы подается в проектируемый водонапорную башню и далее по проектируемой водопроводной сети в потребители.
Откачиваемая вода по водоподъёмному напорному трубопроводу из скважины подаётся в отводящую сеть и далее в проектируемый врезервуар чистой воды.
В процессе бурения будет исследован геолого-литологический разрез и уточнён горизонт водоносных слоёв методом электрокарротажа, по которому можно откорректировать конструкцию скважины и уточнить конструкцию в зависимости от глубины залегания подземных вод.
Предусмотрена эрлифтная откачка в течение трёх суток, после чего устанавливается фильтр (щелевой длиной 20 метров. Откачкой из водоносных слоёв скважины уточняется перспективный слой, его мощность и водоотдача. При необходимости рекомендовано уточнить марку глубинного насоса по результатам опытной откачки. Полученная вода исследуется в лаборатории и составляется заключение СЭС о её качестве.
По результатом бурения эксплуатационных скважин уточняется глубина, количество , расстояния конструкции, марки, глубина установки эксплуатационных насосов и фильтров.
Технологические решения.
В качестве водоподъемного оборудования в проекте применены скважинные насосы марки ЭЦВ с погружным электродвигателем и на основании гидрогеологических данные в проекте приняты насосы ЭЦВ6-10-80, а также станция управления и защиты электродвигателя.
Работы ведутся ЗШД диаметром 349мм с применением в качестве промывочной жидкости глинистого раствора с удельным весом 1,10 г/см² вязкостью 22 сек. На пробуренную глубину опускаются обсадные трубы (кондуктор) диаметром 219х8 мм по ГОСТ 10704-91, за трубное пространство цементируется в интервале 0-50м, затрубное пространство в интервале 50-110м засыпается щебнем.
Общие указания
Строительство водозаборной скважины выполнить строго в соответствии требованиям КМК 3.05.04-97, КМК 2.04.02-97. По окончании бурения водозаборной скважины и испытания ее откачкой воды буровая организация должна передать ее заказчику в соответствии с требованиям СНиП 3.01.04-87, а также в соответствии требованиям п.5.17 КМК 3.05.04-97.

Данный часть рабочего проекта разработана на основании задании на проектирование и предусматривает разработку проекта разработку проекте "Насосные станции" подземного типа на водозаборных скважинах с насосами ЭЦВ для объекта:
РП "Строительство систем питьевого водоснабжения в кишлаке Бегиш МСГ"Каттабог" Яккабогского района Кашкадарьинской области

В качестве исходных данных использованы:
1. Гидрогеологические заключения №
2. Задания на проектирования
Краткое ниженерно геологическая характеристика:
-Глубина сезонного промерзания 0,32
-Сейсмичность площадки 7 баллов
-Грунты просадочные.
Пояснения к проекту
Данный проект "Насосные станции" подземного типа водозаборных скважинах с насосами ЭЦВ разработан на основании гидрогеологического заключения от за №
Согласно гидрогеологического заключения необходимо пробурить скважину.
Глубина скважин 110,0м. Скважины бурятся дизельным буровым станком с промывкой глинистым раствором. Диаметр бурения скважин 349мм. Диаметр устанавливаемых фильтров 219мм. Диаметр отверстий фильтра – 5мм , или щелевые отверстия 250х5мм. Длина фильтра – 20,0м, интервал установки фильтров от 80 до 100м от поверхности земли. Диаметр обсадной колонны до глубины 110м 219х8мм. Глубина отстойника – 10,0м. Верхная часть колонны обсадных труб должна выступать над полом не менее чем на 0,5м.
Для подъёма воды в скважинах устанавливаются погружные насосы марки ЭЦВ6-10-80 с мощностью двигателя 4,0 кВт. Расчётный дебит скважин – 2,0 л/сек.
Водоподъёмные трубы от погружных насосов до первой задвижки в ж/б колодце над скважиной, монтируются из стальных труб ∅89х3,5мм
Вода из проектируемой скважины при помощи насосов ЭЦВ по водоподъемной трубы подается в проектируемый водонапорную башню и далее по проектируемой водопроводной сети в потребители.
Откачиваемая вода по водоподъёмному напорному трубопроводу из скважины подаётся в отводящую сеть и далее в проектируемый врезервуар чистой воды.
В процессе бурения будет исследован геолого-литологический разрез и уточнён горизонт водоносных слоёв методом электрокарротажа, по которому можно откорректировать конструкцию скважины и уточнить конструкцию в зависимости от глубины залегания подземных вод.
Предусмотрена эрлифтная откачка в течение трёх суток, после чего устанавливается фильтр (щелевой длиной 20 метров. Откачкой из водоносных слоёв скважины уточняется перспективный слой, его мощность и водоотдача. При необходимости рекомендовано уточнить марку глубинного насоса по результатам опытной откачки. Полученная вода исследуется в лаборатории и составляется заключение СЭС о её качестве.
По результатом бурения эксплуатационных скважин уточняется глубина, количество , расстояния конструкции, марки, глубина установки эксплуатационных насосов и фильтров.
Технологические решения.
В качестве водоподъемного оборудования в проекте применены скважинные насосы марки ЭЦВ с погружным электродвигателем и на основании гидрогеологических данные в проекте приняты насосы ЭЦВ6-10-80, а также станция управления и защиты электродвигателя.
Работы ведутся ЗШД диаметром 349мм с применением в качестве промывочной жидкости глинистого раствора с удельным весом 1,10 г/см² вязкостью 22 сек. На пробуренную глубину опускаются обсадные трубы (кондуктор) диаметром 219х8 мм по ГОСТ 10704-91, за трубное пространство цементируется в интервале 0-50м, затрубное пространство в интервале 50-110м засыпается щебнем.
Общие указания
Строительство водозаборной скважины выполнить строго в соответствии требованиям КМК 3.05.04-97, КМК 2.04.02-97. По окончании бурения водозаборной скважины и испытания ее откачкой воды буровая организация должна передать ее заказчику в соответствии с требованиям СНиП 3.01.04-87, а также в соответствии требованиям п.5.17 КМК 3.05.04-97.
