Водоснабжение промышленного предприятия по производству фталевого ангидрида

Ижевский государственный технический университет
Кафедра «Водоснабжение и водоподготовка»
Курсовой проект по дисциплине "Водоснабжение"
На тему «Водоснабжение промышленных предприятий»
Ижевск 2013

В данном курсовом проекте разрабатывается комплекс системы водоснабжения для промышленного предприятия по производству фталевого ангидрида, расположенного в Тульской области. Производительность предприятия по основному продукту составляет 250000 т/год. Абсолютная отметка площадки очистной станции – 34 м, глубина залегания грунтовых вод – 2,3 м. Для водоснабжения промышленного предприятия используется вода подземного источника.
Вода на предприятии расходуется на хозяйственно-бытовые и технологические нужды. Вода, подаваемая на технологические нужды, из-за большого содержания взвешенных веществ проходит фильтр с плавающей загрузкой ФПЗ. Из-за повышенного солесодержания вода подвергается обессоливанию ионообменным методом на Н-катионитовых и анионитовых фильтрах. До обессоливания содержание в воде солей – 652 мг/л, после обессоливания – до 15 мг/л.
Для охлаждения воды, используемой в оборотном водоснабжении, применяются 12 вентиляторных градирен.

1. Курсовой проект по дисциплине "Водоснабжение промышленного предприятия" разработан на основании задания №15 и выполнен и в соответствии с нормативными документами СНиП 2.04.02-84* "Водоснабжение. Наружные сети и сооружения".
2. Проектом предусматривается водоснабжение промышленного предприятия по производству фталевого ангидрида. На данном предприятии предусмотрено оборотное водоснабжение с охлаждением воды в вентиляторных градирнях.
3. Подготовка технологической воды производится методом ионитового обессоливания с помощью Н-катионитовых и анионитовых фильтров.
4. Производительность предприятия по основному продукту 250000 т/год.
5. Предприятие находится в населенном пункте, расположенном в Тульской области
6. Абсолютная отметка площадки очистной станции 114м.
7. Глубина залегания грунтовых вод 2,3 м.
8. Вид источника водоснабжения - подземный.

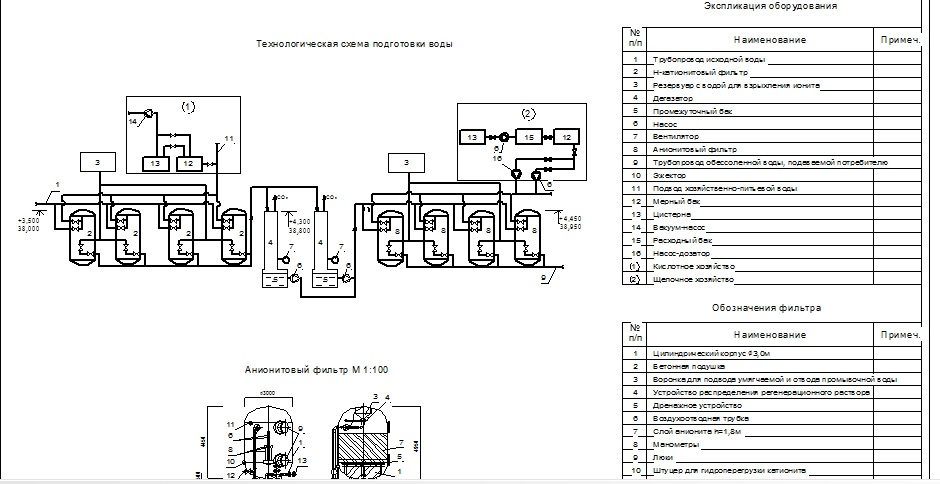

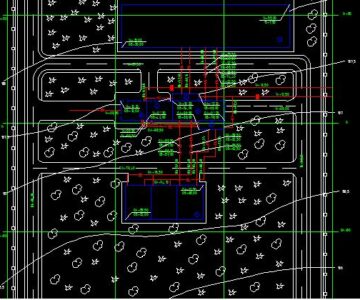

Состав: Общие данные, Производство фталевого ангидрида (Разрез А-А, Разрез Б-Б) Технологическая схема подготовки воды, Анионитовый фильтр, Генеральный план станции водоподготовки, Балансовая схема Язык документа

Софт: КОМПАС-3D 12

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водоснабжение промышленного предприятия по производству фталевого ангидрида

Просмотр файлов
Водоснабжение промышленных предприятий/
Водоснабжение промышленных предприятий/ВПП на печать.frw
Водоснабжение промышленных предприятий/ПЗ Водоснабжение промышленных предприятий.doc
