Водоснабжения и канализации коровника (ВК)

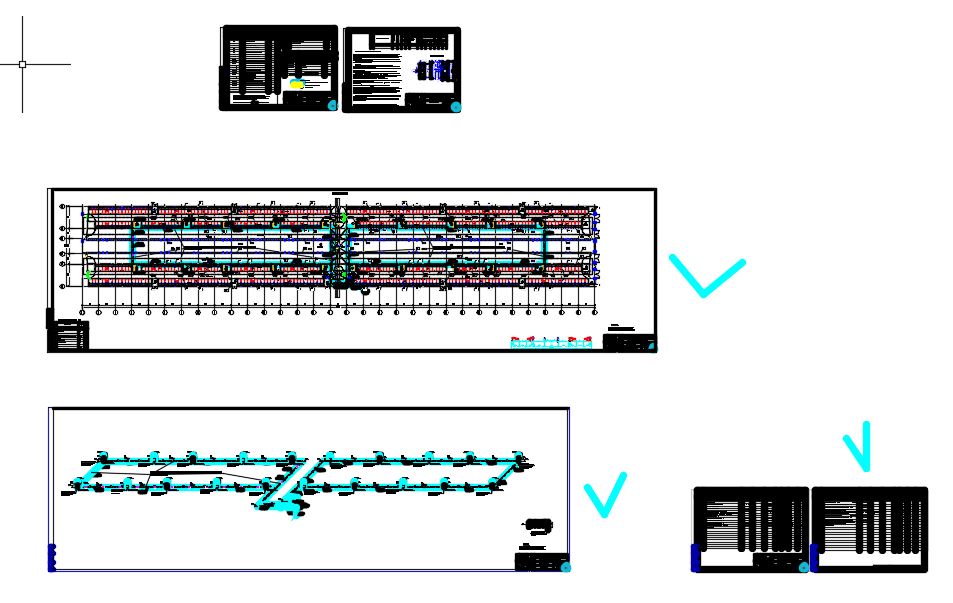

разработка раздела водоснабжения и канализации коровника длиной 186 м на 496 голов

Общие указания

Проект внутренних сетей водопровода и канализации разработан на основании задания на проектирование, генерального плана проектируемой площадки и в соответствии с требованиями СН РК 4.01-01-2011 и СП РК 4.01-101-2012 "Внутренний водопровод и канализация", СНиП РК 3.02-11-2010 "Животноводческие, птицеводческие и звероводческие здания и помещения", СП 40-101-96 "Проектирование и монтаж трубопроводов из пропилена
"Рандом сополимер".
Проект выполнен согласно техническим условиям №159 от 15.07.2019, выданным акиматом Енбекского аульного округа Аккольского района Акмолинской области.
Проект "Строительство молочно-товарной фермы на 1200 голов по адресу:Акмолинская область, Аккольский район, с. Енбек состоит из пятнадцати блоков.

Водоснабжение
Проектируемый коровник оборудуется системами хозяйственно-питьевого водопровода.
Для забора воды из резервуаров и подачи ее потребителям на хозяйственно-питьевые и противопожарные нужды предусматривается насосная станция (см. раздел НВК).
Также в помещение насосной предусматривается водомерный узел. Водомер принят по расчету диаметром 65 мм с фильтром для очистки воды.
Ввод водопровода выполнен из напорных полиэтиленовых труб диам. 75х3.6 SDR 21 по ГОСТ 18599-2001.
На вводе трубопровода установлены упоры.
Внутренние разводящие сети приняты из напорных полипропиленовых неармированных труб РР-R SDR 11 PN20 "Рандом сополимер" по ГОСТ 32415-2013 диаметрами 20х3.4, 40х6.7, 63х10.5.
Прокладка сетей в коровнике для поения животных с подводом воды к поилкам закрытая на отметке -0.80 ниже отм. 0.000 пола помещений в тепловой изоляции. Отметка воды обусловлена технологической необходимостью. Выполнить засыпку песком на всю глубину заложения с послойной трамбовкой.
Трубы, прокладываются в теплоизоляционном материале "К-флекс" толщиной 13мм.

В проекте предусмотрены спускные устройства для опорожнения трубопровода, которые устанавливаются в приямке, расположенном в помещении водопроводного узла.
Стоки из приямка отводятся погружным насосом Unilift KP 350 A1 Q=2.02л/с, напор Н=6.1 м, N=0.70кВт с помощью шланга на отмостку.

Вода подается в коровники для поения животных с подводом к автоматическим поилкам.
Автоматические автопоилки модели 6523 Westfalia с подогревом. Необходимая температура воды для поения животных поддерживается-2-мя комплектами нагревательного оборудования с циркуляционными насосами, которые обеспечивают непрерывный подогрев циркулирующей воды в кольцевом трубопроводе. Нагревательное оборудование (нагревательный прибор марки SUEVIA 312) в коровнике. Обвязка их показана принципиальная и монтаж их производить по месту после поставки и комплектности в зависимости от закупаемого оборудования. В проекте дана краткая характеристика на водонагреватели модели SUEVIA 312 на N=6кВт (2шт по 3.0кВт)
Всего по 2 комплекта на проект для коровника.

Согласно принятым для проекта по архитектурно-строительным данным: по степени огнестойкости II и класса пожарной опасности -Д СН РК 4.01-01-2011 для данных категорий зданий пожаротушение не предусматривается.
Строительный обьем - 31790,9 м3.
Расход воды на наружное пожаротушение принят в соответствии с требованиями "Технического регламента" и составляет 10 л/с. Пожаротушение будет осуществляться из проектируемых ПГ, расположенных на кольцевом трубопроводе согласно нормам.

Монтаж систем выполнять в соответствии с требованиями СП РК 4.01-102-2013 " Внутренние санитарно -
технические системы" и СН-РК 4.01-05-2002 "Инструкция по проектированию и монтажу сетей водоснабжения и
канализации из пластмассовых труб".
