Водозаборное сооружение берегового типа

Ростовский государственный строительный университет
Институт инженерно - экологических систем
Кафедра водоснабжения и водоотведения
по дисциплине "Водоснабжение 2 часть".
Тема: Водозаборные сооружения из поверхностных источников
ростов-на-дону 2015

1.Производительность водозаборного сооружения Q=0,5 м3/с
2.Требуемый напор насосов Н=28м
3.Минимальная скорость воды в источнике V1=0,25 м/с
4.Уровни воды в реке:
-низший уровень воды летом Z1=140м
-низший уровень воды зимой Z2=141м
-низший уровень ледохода Z3=144м
-верхний уровень ледохода Z4=145м
-верхний уровень воды (паводковый) Z5 =147м
5.Данные для построения профиля дна и берега реки:
Z6=136м; Z7=136,8м; l1=25м
Z8=149м; Z9=149м; l2=18м
l3=20м
6.Линия раздела грунта Z12=135м
7.Толщина льда t=1,2м
8.Высота волны 2h=1,8м
9.Грунт 1 – глина; грунт 2 – скала
10.Река не судоходная
11.Количетво травы и листьев в реке –много
12.Шуги мало

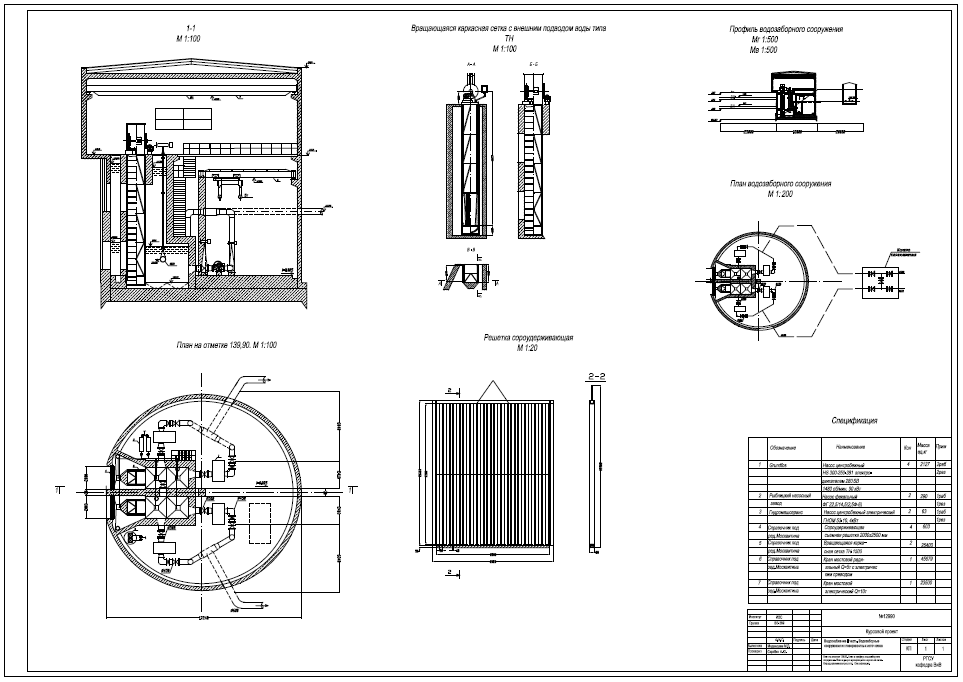

Состав: план водозабора, разрез, профиль берега реки, вращающаяся сетка Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Водозаборное сооружение берегового типа

Пояснительная записка.docx
Водозаборное сооружение.dwg
