Выбор оптимальной технологической схемы водоподготовки для питания водогреющих котлов квартальной котельной

СПбГУ
Кафедра водоподготовки
Дипломный проект на тему "Выбор оптимальной технологической схемы водоподготовки для питания водогреющих котлов квартальной котельной"
СПб, 2014

Подготовка воды для питания котлов является очень важным условием длительной и бесперебойной работы котельного оборудования. В связи с тем, что природная вода, даже если в ней малое содержание солей и прочих элементов, она совершенно непригодна для использования в тепловых сетях и паровых котлах, так как ее качество не удовлетворяет всем современным требованиям. Поэтому на тепловых станциях для подготовки воды установлено специальное оборудование, а на особо крупных даже существуют отдельный цех подготовки воды для правильного функционирования воднохимического режима котлов.
Во время химической подготовки вода подвергается обработке в нескольких установок, вследствие чего происходит следующее:
1. Осветление, а именно фильтрация и отстаивание – при этом из воды полностью удаляются органические и механические примеси.
2. Умягчение воды, а именно процесс катионирования является удаление из нее солей жесткости (магния и кальция) и их замена на легкорастворимые соли щелочных элементов – натрия.
3. Общее обессоливание происходит во время прохождения воды сквозь выпарные установки и получение полностью обессоленного конденсата.
4. Дегазация – полное удаление растворенных газов посредством ее нагревания в деаэраторах.
Подготовка воды для питания котлов преследует вполне конкретную задачу – химическая очистка теплообменника котла от любых загрязнений питательной воды, которые могут попасть в нее во время движения в паровых конденсаторах, турбинах, а также котлах, и восполнение потерь конденсата. Зачастую, количество потерянного конденсата напрямую зависит от типа котлов и станций. Самые большие потери (иногда превышают 30 процентов) происходят в теплоэлектроцентралях, таким образом, на таких станциях системы химической подготовки воды довольно значительные, как по стоимости, так и по занимаемой площади.
Актуальность данной работы заключается в необходимости подготовки воды для всех видов котлов, в том числе и для водогрейных. В связи с большим количеством квартальных котельных в России актуальность новых и усовершенствование старых методов водоподготовки, которые могут увеличить эффективность или снизить стоимость работы существующих котельных, велики.
Основной задачей данного проекта является выбор оптимальной технологической схемы водоподготовки для питания водогреющих котлов квартальной котельной, а также выполнить проект реконструкции котельной в г. Санкт-Петербург.
Основные цели данного проекта:
• рассчитать и выбрать водоподготовительную установку;
• рассмотреть вопросы оснащения котельной КИП и автоматикой, а также вопросы охраны труда и экологии, гражданской обороны;
• произвести расчет технико-экономических показателей и эффективности проекта.

Состав: Автоматика, компоновка котельной, котел, стройгенплан, установка осмоса, экономика Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Инженерные системы / Системы водоснабжения и канализации / Выбор оптимальной технологической схемы водоподготовки для питания водогреющих котлов квартальной котельной

Автоматизация.DOC
ГО.doc
ГО2..doc
Диплом
ЗАКЛЮЧЕНИЕ.doc
ЛИТЕРАТУРА.doc
ОТиЭ.doc
Строительн
Экономика2.doc
304807.docx
6 .docx
Технологическая часть Часть II (1).docx
Автоматика 1.dwg

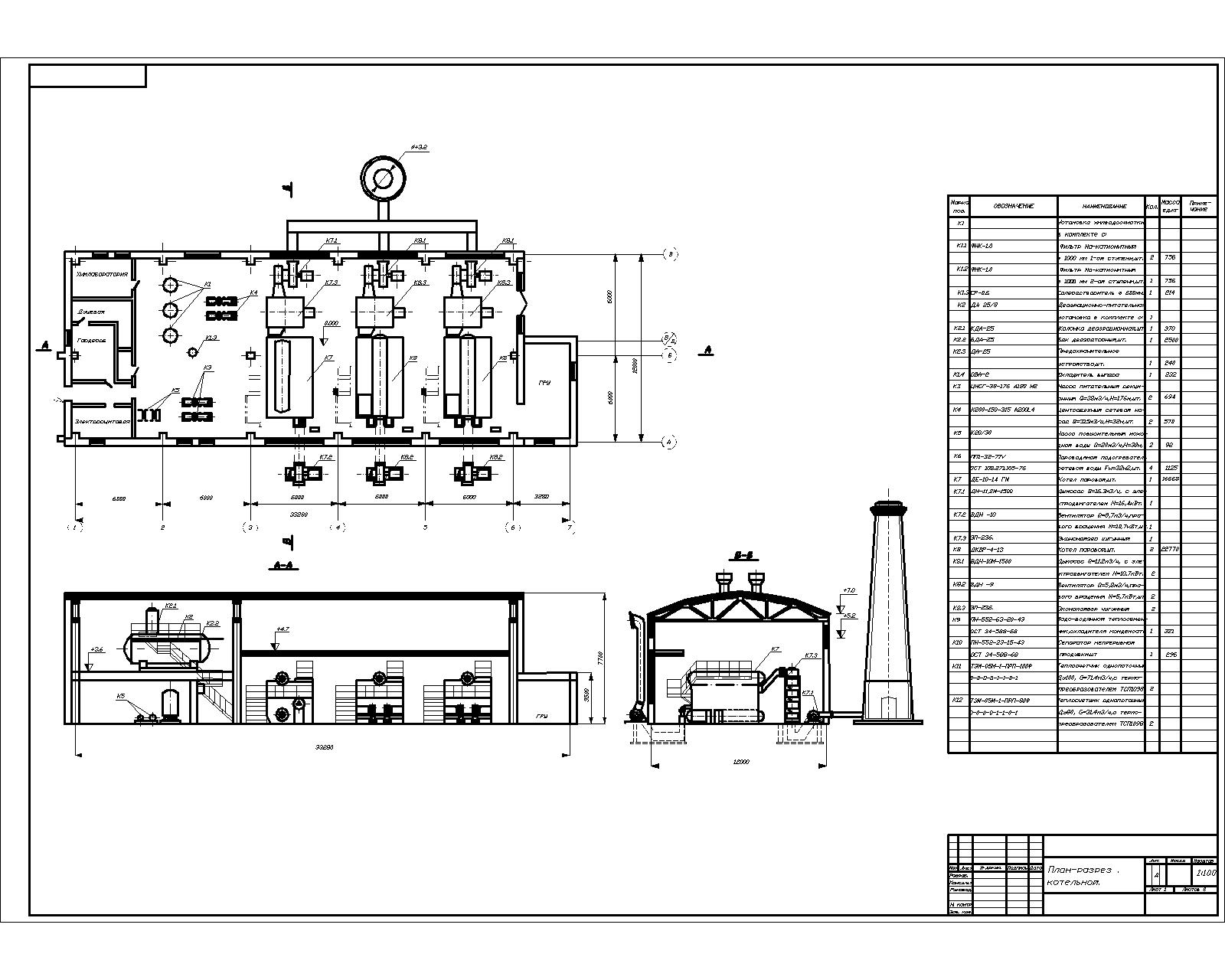

Компоновка котельной.dwg
Котел ДЕ 10-14ГМ_04.dwg
стройгенплан.dwg

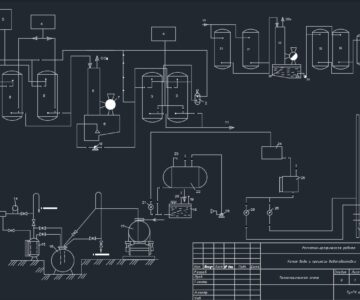

установка осмоса.dwg
Экономика_.dwg
