Ёмкость для обезжелезивания объёмом 2 м3

2
46
0
0

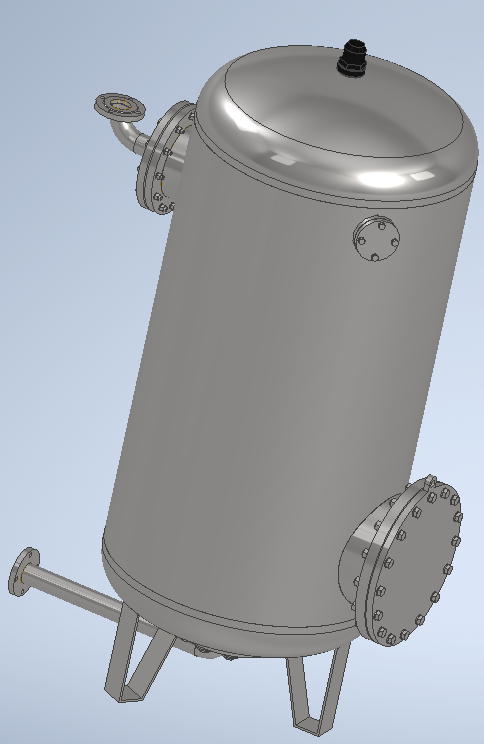

3D модель Ёмкость для обезжелезивания объёмом 2 м3

Ёмкость под сорбенты для систем обезжелезивания воды объёмом 2 м3. Материал сталь Ст3. Есть люк для засыпки сорбента и для обслуживания.
Внутри ёмкости установлен дистрибьютор верхний для равномерной подачи воды. В нижней части секция с щелевыми колпачками.

емкость обезжелезивание обезжелезивания
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK

Еще чертежи и проекты по этой теме:

60
Ёмкость V=12 м3
Бесплатно

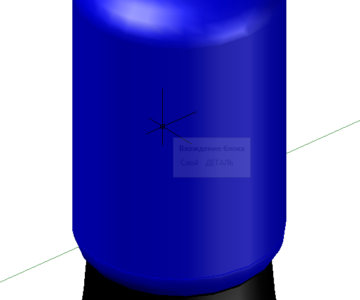

Бак загрузочный водоподготовки 42х72, для обезжелезивания
40
Ёмкость объёмом 30 л
50
Ёмкость V=0.87 м3
50
Станция обезжелезивания ТХ
80
Ёмкость для жидких радиоактивных отходов с рабочим объёмом 5,4 м3
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
Автор
Олег Ломаков
Дата
09.12.2021
Язык
Русский
Состав
3D сборка (из твердых тел)
Софт
Autodesk Inventor 2020 Как открыть?
Содержимое архива
  • Ёмкость обезжелезивания для Вмасштабе
    • DAV-P-1-A15.ipt
    • Обечайка 1000 мм -2.ipt
    • Ёмкость 1000 мм -fin.iam
    • DAV-P-1-A11.ipt
    • Труба 273x5x250 ГОСТ 10704-91.ipt
    • Заглушка 1-250.ipt
    • Болт M16-6gx90 ГОСТ 7796-70.ipt
    • Муфта-бочонок нержавеющая DN100 (4).ipt
    • Фланец 1-65-16 ГОСТ 12820-80.ipt
    • Ёмкость 1000 мм -fin.png
    • DAV-P-1-A8.ipt
    • Болт M24x2-6gx100 ГОСТ 7796-70.ipt
    • Заглушка 400 мм.ipt
    • Фланец 1-50-16 ГОСТ 12820-80.ipt
    • Заглушка на гайку.ipt
    • Шайба 16 ГОСТ 9649-78.ipt
    • DAV-P-1-A14.ipt
    • Нога-2.ipt
    • DAV-P-1-A12.ipt
    • DAV-P-1-A6.ipt
    • DAV-P-1-A1.ipt
    • Ёмкость 1000 мм -fin.ipj.old
    • Форсунка.ipt
    • Днище 1000 мм -2.ipt
    • DAV-P-1-A13.ipt
    • Гайка M24x2-6H ГОСТ 2524-70.ipt
    • Труба 426x5x250 ГОСТ 10704-91.ipt
    • Ёмкость обезжелезивания.png
    • Болт M16-6gx65 ГОСТ 7796-70.ipt
    • DAV-P-1-A4.ipt
    • Труба 76x3.5x500 ГОСТ 10704-91.ipt
    • DAV-P-1-A3.ipt
    • Редуктор К 133x5-76x3.5 ГОСТ 17378-83.ipt
    • DAV-P-1-A5.ipt
    • Днище 1000 мм_НИЗ.ipt
    • DAV-P-1-A2.ipt
    • Адаптер.ipt
    • DAV-P-1-A.iam
    • DAV-P-1-A10.ipt
    • Фланец 1-250-16 ГОСТ 12820-80-3.ipt
    • Гайка A M24-6H ГОСТ 9064-75.ipt
    • DAV-P-1-A9.ipt
    • Шайба A 24 ГОСТ 6958-78.ipt
    • Болтовое соединение1.iam
    • Фланец 1-400-25 ГОСТ 12820-80.ipt
    • Труба 76x3.5x637 ГОСТ 10704-91.ipt
    • Ёмкость 1000 мм -fin.ipj
    • Перегородка днища.ipt
    • Труба 57x3.5x250 ГОСТ 10704-91.ipt
    • Заглушка 1-50.ipt
    • DAV-P-1-A16.ipt
    • Отвод 90° 76x3.5 ГОСТ 17375-83.ipt
    • Болтовое соединение4.iam
    • Болт 2A M24-6g×85(S36) ГОСТ 7798-70.ipt
    • Болтовое соединение2.iam
    • Шайба 24 ГОСТ 9649-78.ipt
    • Днище с форсунками.iam
    • Днище под форсунки.ipt
    • Фланец 1-250-16 ГОСТ 12820-80.ipt
    • DAV-P-1-A7.ipt
    • Гайка M16-6H ГОСТ 2524-70.ipt
    • DAV-P-1-A17.ipt
