Условное давление Ру, МПа(кгс/см) - 1 (10)
Условный диаметр Ду, мм - 100
Максимальное давление при температуре 20 С, МПа(кгс/см) - 1 (10)
Максимальная температура рабочей среды, С - 225
Рабочая среда - вода, пар.
Герметичность затвора - класс С по ГОСТ 9544-94
Пробное давление Рпр, МПа (кгс/см) - 1,5 (15)
Тип соединений - фланцевое ГОСТ12815 исполнение 1
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Задвижка чугунная Ду100 Ру10
Задвижка чугунная Ду100 Ру10
0
5
465
6
0
200
Сообщить о проблеме
Автор
Санат
Идрисов
Дата
05.05.2022
Язык
Русский
Состав

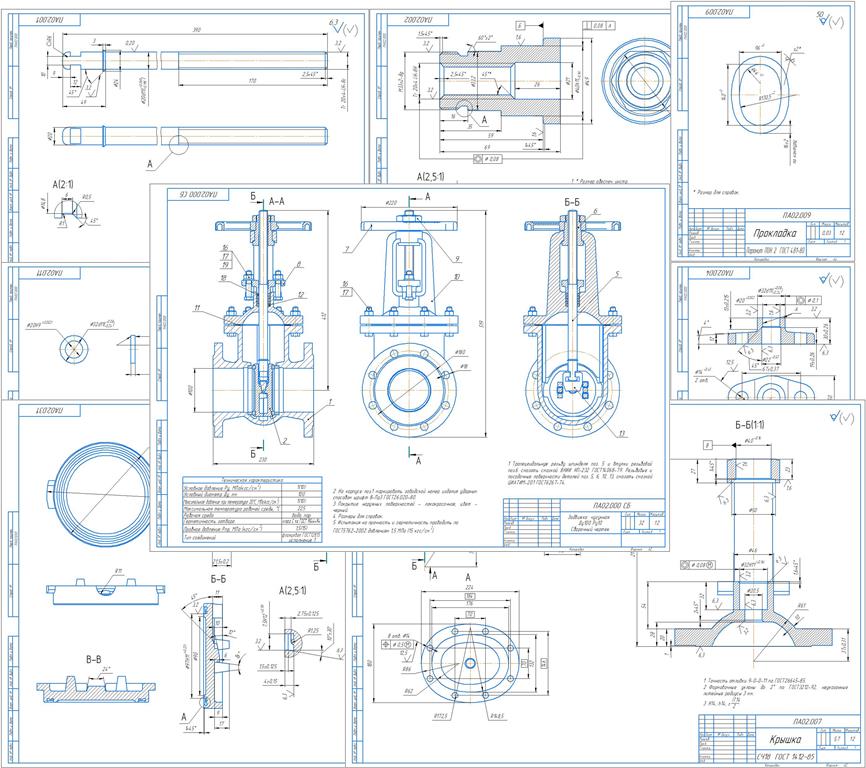

Сборочный чертеж (СБ), Деталировка (Диск в сборе, Кольцо уплотнительное, Корпус, Корпус в сборе, Клин, Кольцо поднабивочное, Прокладка, Крышка, Гайка, Фланец нажимной, Маховик, Диск, Шпиндель,
Софт
КОМПАС-3D V19
Как открыть?
Отзывов пока нет
Содержимое архива
-
ПА02.022 Кольцо уплотнительное.cdw
-
ПА02.002 Втулка резьбовая.cdw
-
ПА02.000 Задвижка чугунная Ду100 Ру10.spw
-
ПА02.007 Крышка.cdw
-
ПА02.020 Корпус.spw
-
ПА02.009 Прокладка.cdw
-
ПА02.004 Фланец нажимной.cdw
-
ПА02.000СБ Задвижка чугунная Ду100 Ру10.cdw
-
ПА02.020СБ Корпус.cdw
-
ПА02.001 Шпиндель.cdw
-
ПА02.030 Диск.spw
-
ПА02.012 Клин.cdw
-
ПА03.031 Диск.cdw
-
ПА02.021 Корпус.cdw
-
ПА02.011 Кольцо поднабивочное.cdw
-
ПА02.005 Гайка.cdw
-
ПА02.030СБ Диск в сборе.cdw
-
ПА02.003 Маховик.cdw
