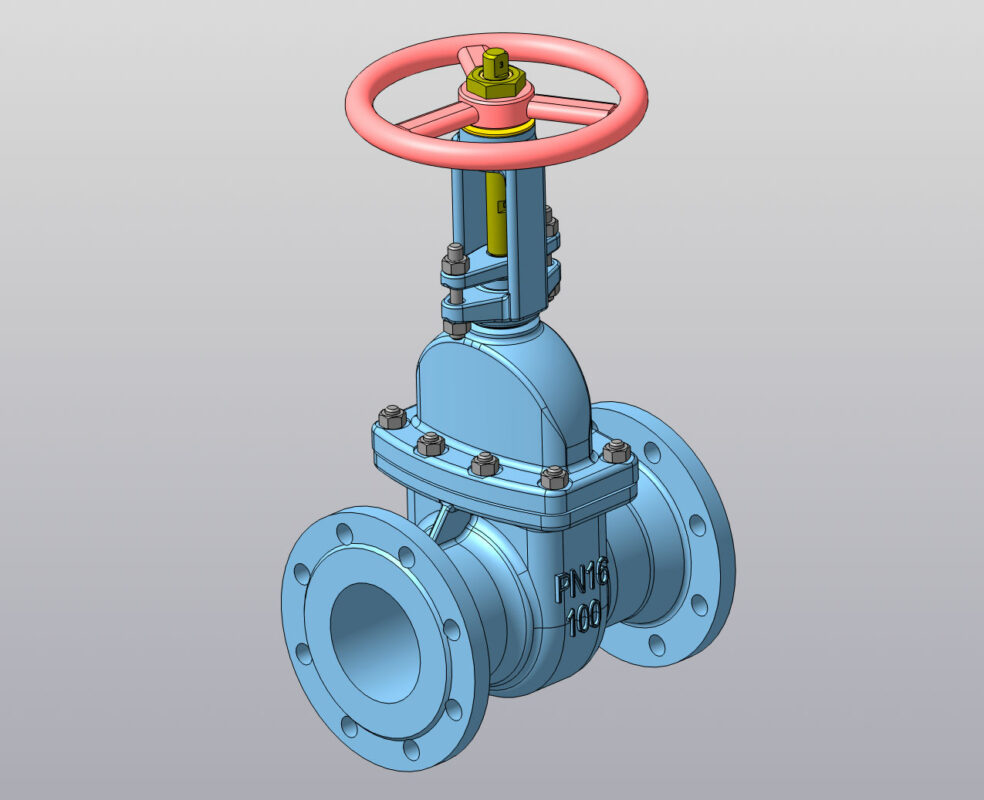

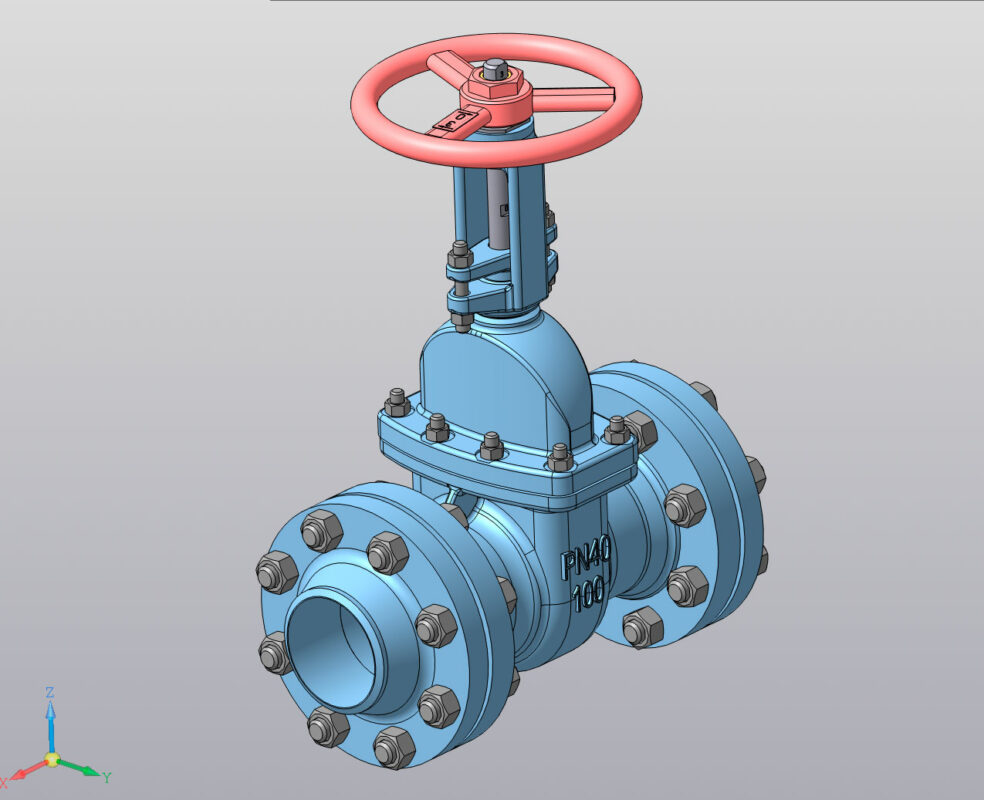

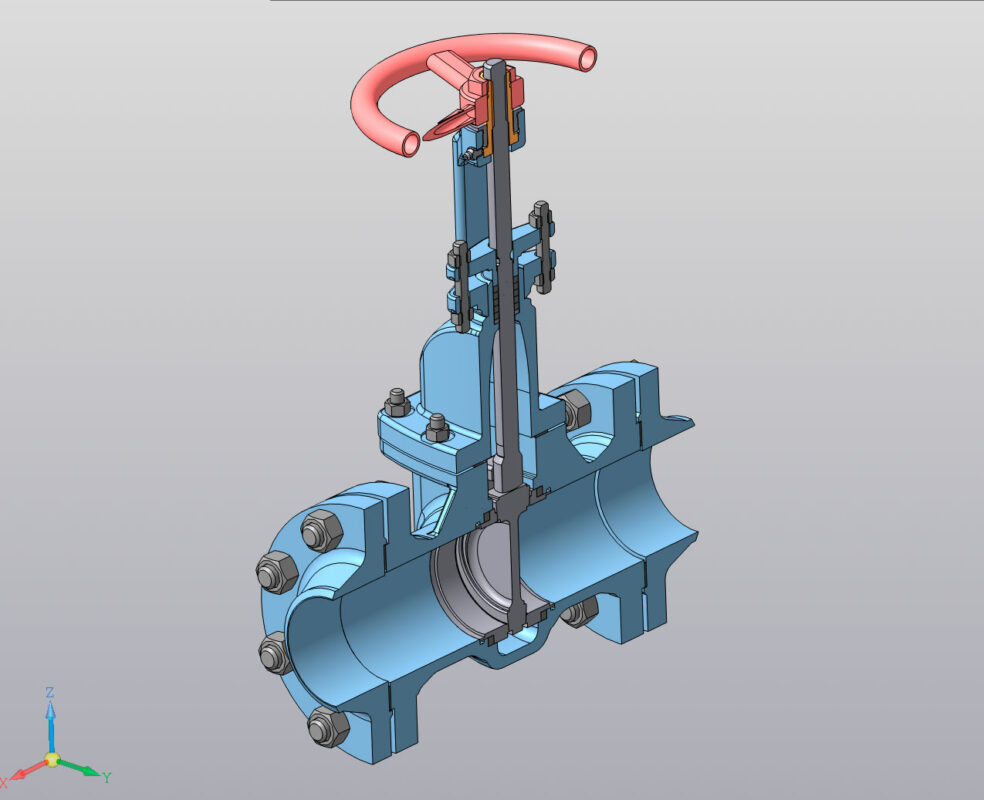

Задвижка клиновая КЗК-100

Задвижка клиновая КЗК-100, Ду-100, присоединительные размеры фланец 8 отв. диаметр 18 мм ,диаметр по центрам отверстий 180 мм.

Состав: 3D Сборка, модели Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Задвижка КЗК100\1-100-40(НО35.02.00.02) Поковка.m3d
Задвижка КЗК100\Б-100-40 Прокладка.m3d
Задвижка КЗК100\КЗК-100х1.60 Задвижка клиновая.a3d
Задвижка КЗК100\КЗК100.1.60.001 Корпус.m3d
Задвижка КЗК100\КЗК100.16.013 Гайка.m3d
Задвижка КЗК100\КЗК100.4.002 Седло.m3d
Задвижка КЗК100\КЗК100.4.003 Клин.m3d
Задвижка КЗК100\КЗК100.4.004 Втулка резьбовая.m3d
Задвижка КЗК100\КЗК100.4.006 Шпиндель.m3d
Задвижка КЗК100\КЗК100.4.01-01 Крышка.a3d
Задвижка КЗК100\КЗК100.4.01.001 Основание.m3d
Задвижка КЗК100\КЗК100.4.01.002 Стойка.m3d
Задвижка КЗК100\КЗК100.4.012 Прокладка.m3d
Задвижка КЗК100\КЗК100.4.013 Гайка.m3d
Задвижка КЗК100\КЗК100.4.014 Крышка сальника.m3d
Задвижка КЗК100\КЗК100.4.016 Кольцо поднабивочное.m3d
Задвижка КЗК100\КЗК100.4.04 Маховик.a3d
Задвижка КЗК100\КЗК100.4.04.001 Ступица.m3d
Задвижка КЗК100\КЗК100.4.04.001-01 Ступица.m3d
Задвижка КЗК100\КЗК50.04.002-08 Спица.m3d
Задвижка КЗК100\КЗК50.04.003 Обод.m3d
Задвижка КЗК100\КЗК50.16.007-02 Гайка установочная.m3d
Задвижка КЗК100\Кольцо 00-В-Б-32х
Задвижка КЗК100\Кольцо 05-В-Б-120х104х
Задвижка КЗК100\Масленка 1.3.Ц
Задвижка КЗК100\Ф-1-100-25-с Фланец ГОСТ 12821-80.m3d
Задвижка КЗК100\Ф-3-100-25 Фланец ГОСТ 12821-80.m3d
Задвижка КЗК100\Ф-3-100-25-с Фланец ГОСТ 12821-80.m3d
Задвижка КЗК100\Ф-3-100-40-с Фланец.m3d
Задвижка КЗК100\Фланец 1-100-16.m3d
Задвижка КЗК100\Фланец 1-100-40.m3d
Задвижка КЗК100\Шпилька М
Задвижка КЗК100\Шпонка
Задвижка КЗК100
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы.
