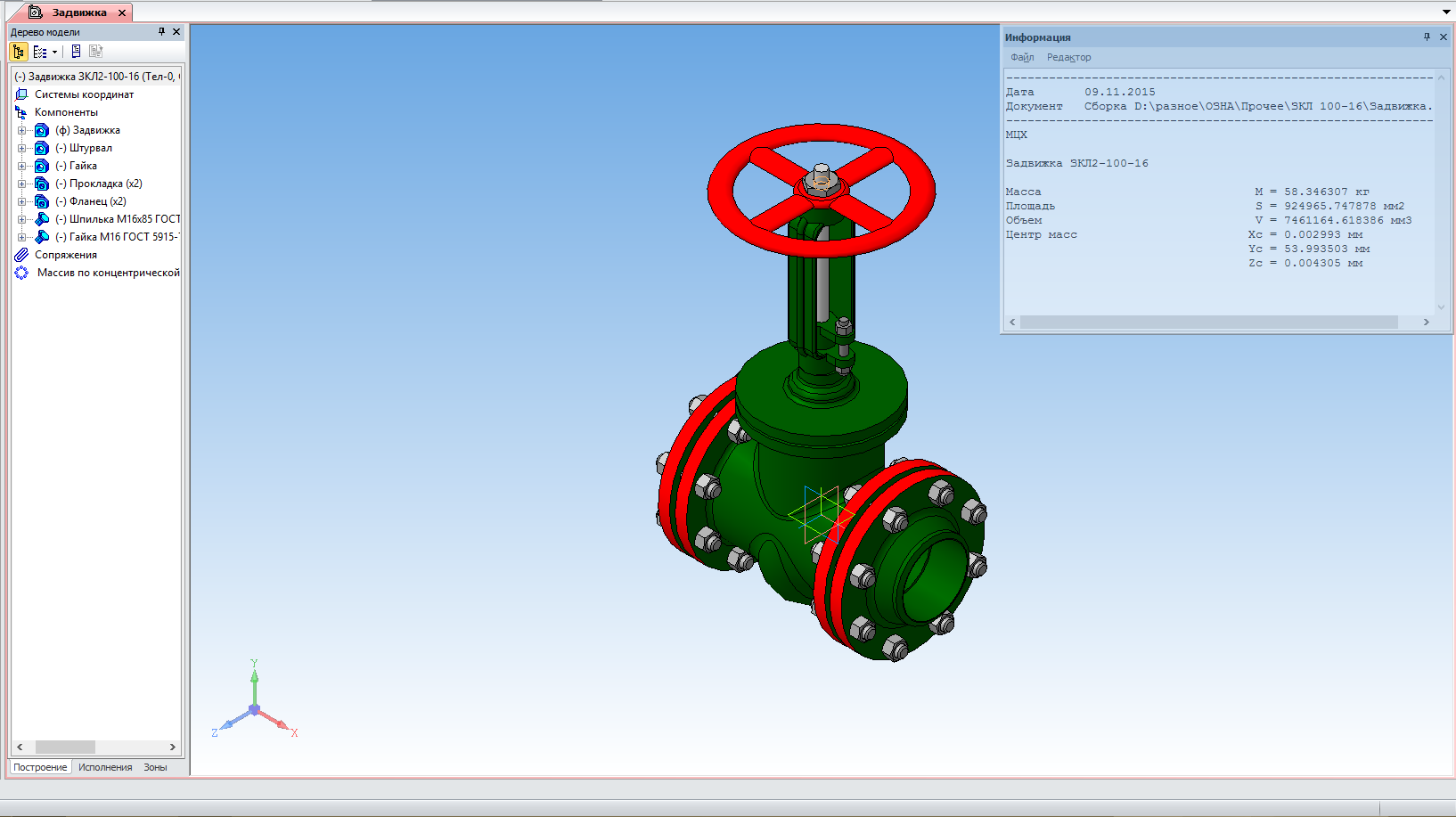

Задвижка клиновая с ручным приводом закрывания/открывания затвора.
Условный проход - 100 мм
Условное давление - 16 кгс/см2 (1,6 МПа)
задвижка выполнена единой деталью, к ней добавлены (отдельными деталями): штурвал, фланцы и крепеж с прокладками.
Выполнена в цветах по ГОСТ для трубопроводов транспортировки воды
Монтажная длина (с фланцами) 230 (340) мм
- Главная -
- Чертежи -
- Инженерные системы -
- Системы водоснабжения и канализации -
- Задвижка ЗКЛ2 100-16
Задвижка ЗКЛ2 100-16
0
317
3976
42
0
20
Сообщить о проблеме
Автор
ИDRiS
Дата
09.11.2015
Язык
Русский
Состав
3D сборка
Софт
КОМПАС-3D 15,2
Как открыть?
Отзывов пока нет
Содержимое архива
-
Задвижка.a3d
-
штурвал.m3d
-
прокладка.m3d
-
ЗКЛ 2 100-16.m3d
-
ОтвФланец.m3d
-
гайка.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
