3D модель рамки гальванической барабанной ванны

1 сборочный узел + 8 деталей, твердотельное моделирование, реальный размер под самодельную гальваническую ванную барабанного типа.

Состав: 3D Сборка, Сборочный чертеж (СБ), Спецификация

Софт: КОМПАС-3D 19.1

Файлы:

Каталог
Машиностроение и механика
3D модель рамки гальванической барабанной ванны

Ложемент/

Ложемент/РГВ.00.00.01.СБ Ложемент.cdw

Ложемент/РГВ.00.00.01.02 - Сердцевина.pdf

Ложемент/5.0 Ложемент (пластина) 100х62х5 кол-во 2 шт..m3d

Ложемент/5.0 Усилитель ложемента 6 шт..m3d

Ложемент/Сборка ложемент.a3d

Ложемент/РГВ.00.00.01.СП Ложемент.pdf

Ложемент/РГВ.00.00.01.03 - Усилитель.pdf

Ложемент/5.0 Ложемент (металл между пластинами) ширина 40 кол-во 1 шт..m3d

Ложемент/РГВ.00.00.01.02 - Сердцевина.cdw

Ложемент/РГВ.00.00.01.01 - Пластина.cdw

Ложемент/РГВ.00.00.01.03 - Усилитель.cdw

Ложемент/РГВ.00.00.01.СБ Ложемент.pdf

Ложемент/РГВ.00.00.01.СП Ложемент.cdw

Ложемент/РГВ.00.00.01.01 - Пластина.pdf

РГВ.00.00.СБ Рамка гальванической ванны.cdw

РГВ.00.00.СП Рамка гальванической ванны.pdf

Рамка/

Рамка/5.0 Уголок прокатный Lвнешн. = 600 мм 50х50х5 кол-во 2 шт..m3d

Рамка/РГВ.00.00.07 - Косынка.pdf

Рамка/РГВ.00.00.08 - Уголок боковой правый.pdf

Рамка/РГВ.00.00.06 - Уголок верхний левый.pdf

Рамка/РГВ.00.00.04 - Уголок боковой.pdf

Рамка/5.0 Уголок прокатный Lвнешн. = 1600 мм 50х50х5 кол-во 2 шт..m3d

Рамка/РГВ.00.00.02 - Уголок длинный.pdf

Рамка/5.0 Уголок прокатный Lвнешн. = 1260 мм 50х50х5 кол-во 3 шт..m3d

Рамка/РГВ.00.00.09 - Уголок боковой левый.pdf

Рамка/РГВ.00.00.06 - Уголок верхний левый.cdw

Рамка/РГВ.00.00.07 - Косынка.cdw

Рамка/РГВ.00.00.05 - Уголок верхний правый.pdf

Рамка/РГВ.00.00.09 - Уголок боковой левый.cdw

Рамка/РГВ.00.00.02 - Уголок длинный.cdw

Рамка/РГВ.00.00.04 - Уголок боковой.cdw

Рамка/РГВ.00.00.03 - Уголок короткий.pdf

Рамка/5.0 Уголок прокатный Lвнешн. = 600 мм 50х50х5 кол-во 1 шт. с правым прямым углом.m3d

Рамка/РГВ.00.00.05 - Уголок верхний правый.cdw

Рамка/5.0 Уголок прокатный Lвнешн. = 1600 мм 50х50х5 кол-во 1 шт. с правым прямым углом.m3d

Рамка/5.0 Косынка 80х80х5 кол-во 14 шт..m3d

Рамка/5.0 Уголок прокатный Lвнешн. = 600 мм 50х50х5 кол-во 1 шт. с левым прямым углом.m3d

Рамка/Сборка нижняя рамка.a3d

Рамка/Сборка верхняя рамка.a3d

Рамка/Сборка нижняя рамка + боковые уголки.a3d

Рамка/РГВ.00.00.03 - Уголок короткий.cdw

Рамка/5.0 Уголок прокатный Lвнешн. = 1600 мм 50х50х5 кол-во 1 шт. с левым прямым углом.m3d

Рамка/РГВ.00.00.08 - Уголок боковой правый.cdw

Сборка Рамка гальванической ванны.a3d

РГВ.00.00.СП Рамка гальванической ванны.cdw

РГВ.00.00.СБ Рамка гальванической ванны.pdf

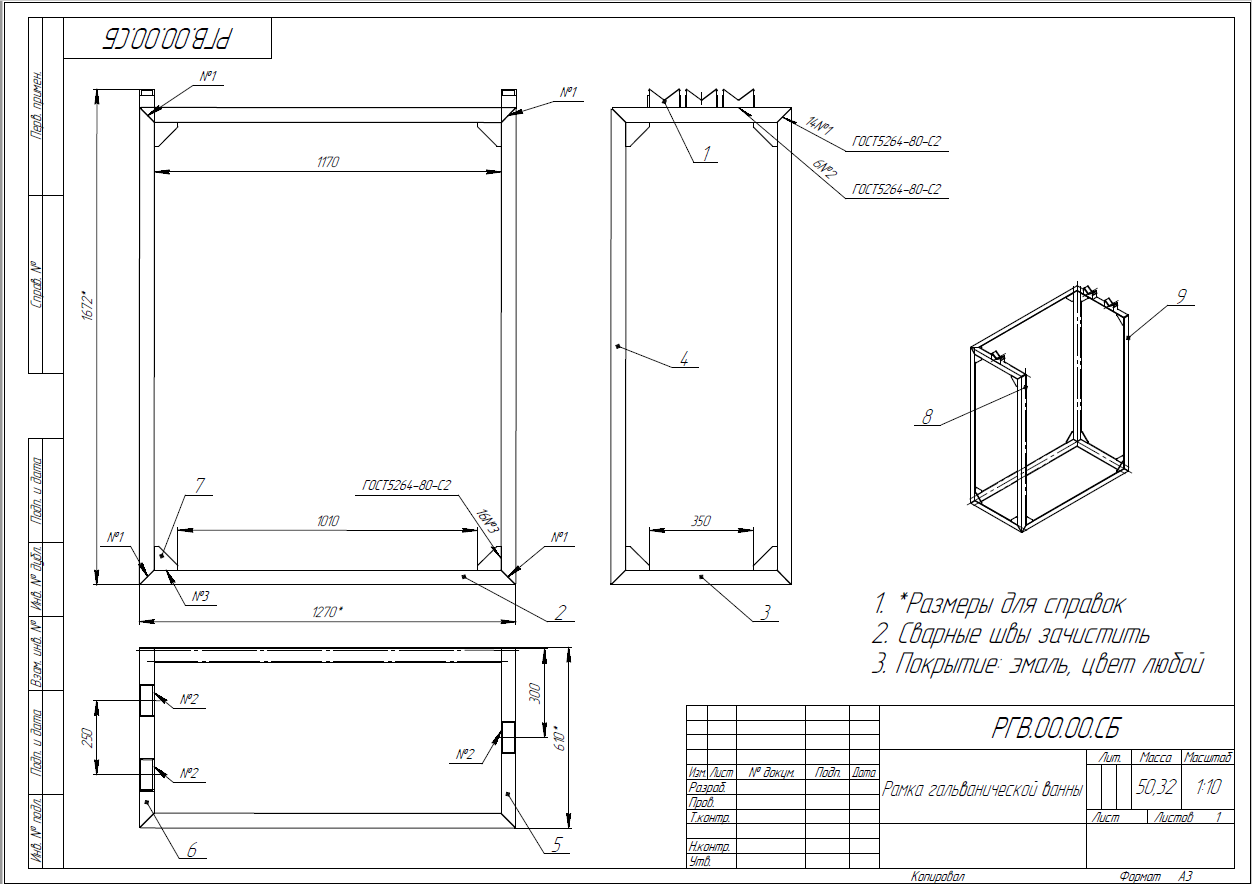

Сборочный чертеж.PNG
