Аппарат с перемешивающим устройством H2SO4

Санкт-Петербургский Государственный Технологический Институт (Технический университет)
Кафедра теоретических основ химического машиностроения
Курсовой проект по дисциплине "Прикладная механика"

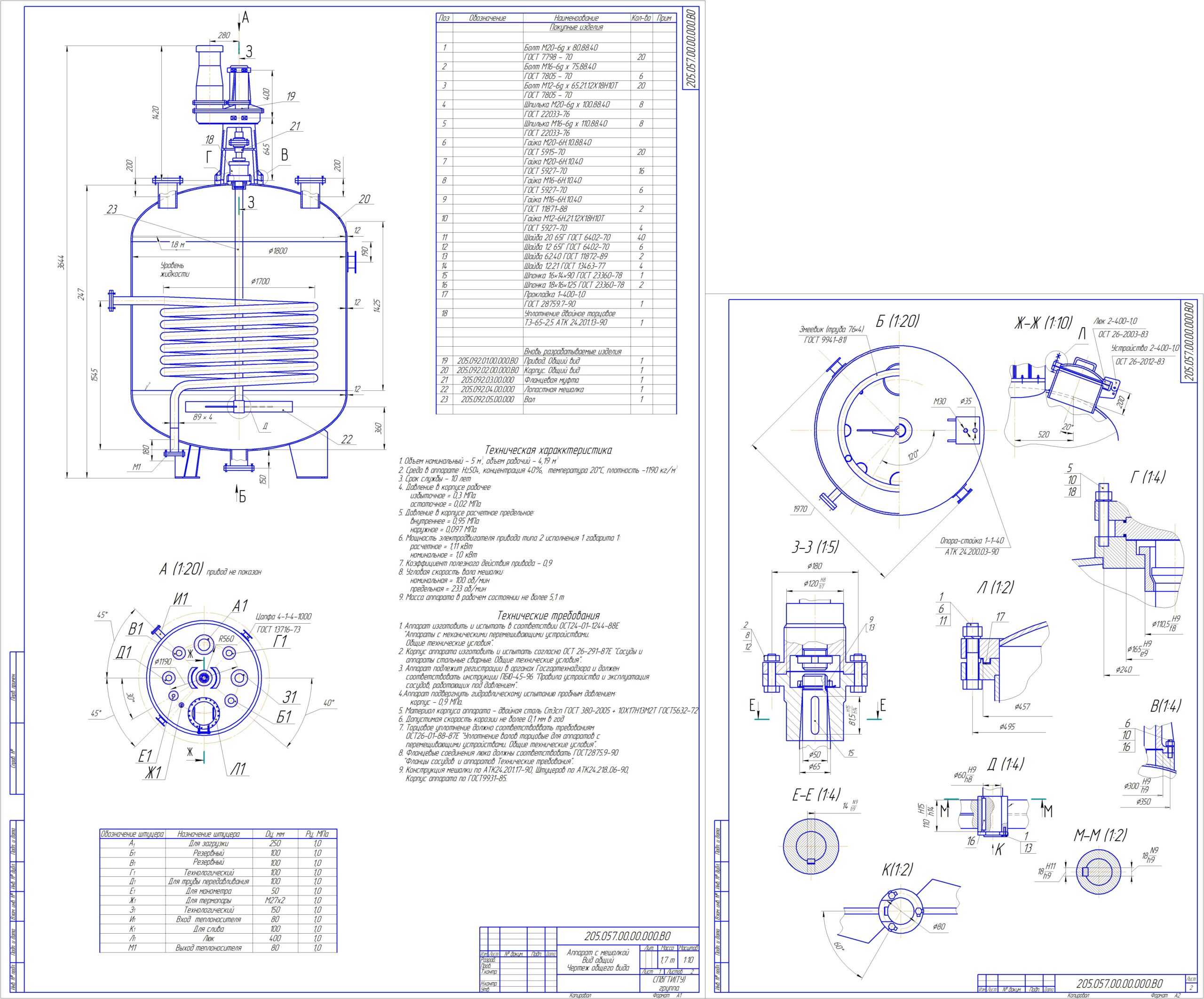

На тему "Расчет и проектирование аппаратов с перемешивающим устройством вариант 57"

В данном проекте ведётся прочностной расчёт, расчёт элементов аппарата с мешалкой.
Техническая харакктеристика
1. Объем номинальный - 5 м3 , объем рабочий - 4,19 м3
2. Среда в аппарате: H2SO4 , концентрация 40%, температура 20С, плотность -1190 кг/м3
3. Срок службы - 10 лет
4. Давление в корпусе рабочее:
избыточное = 0,3 МПа
остаточное = 0,02 МПа
5. Давление в корпусе расчетное предельное:
внутреннее = 0,95 МПа
наружное = 0,097 МПа
6. Мощность электродвигателя привода типа 2 исполнения 1 габарита 1:
расчетное = 1,11 кВт
номинальное = 1,0 кВт
7. Коэффициент полезного действия привода - 0,9
8. Угловая скорость вала мешалки:
номинальная = 100 об/мин
предельная = 233 об/мин
9. Масса аппарата в рабочем состоянии не более 5,1 т
