КОМПАС 3D 18

Бункер приемный

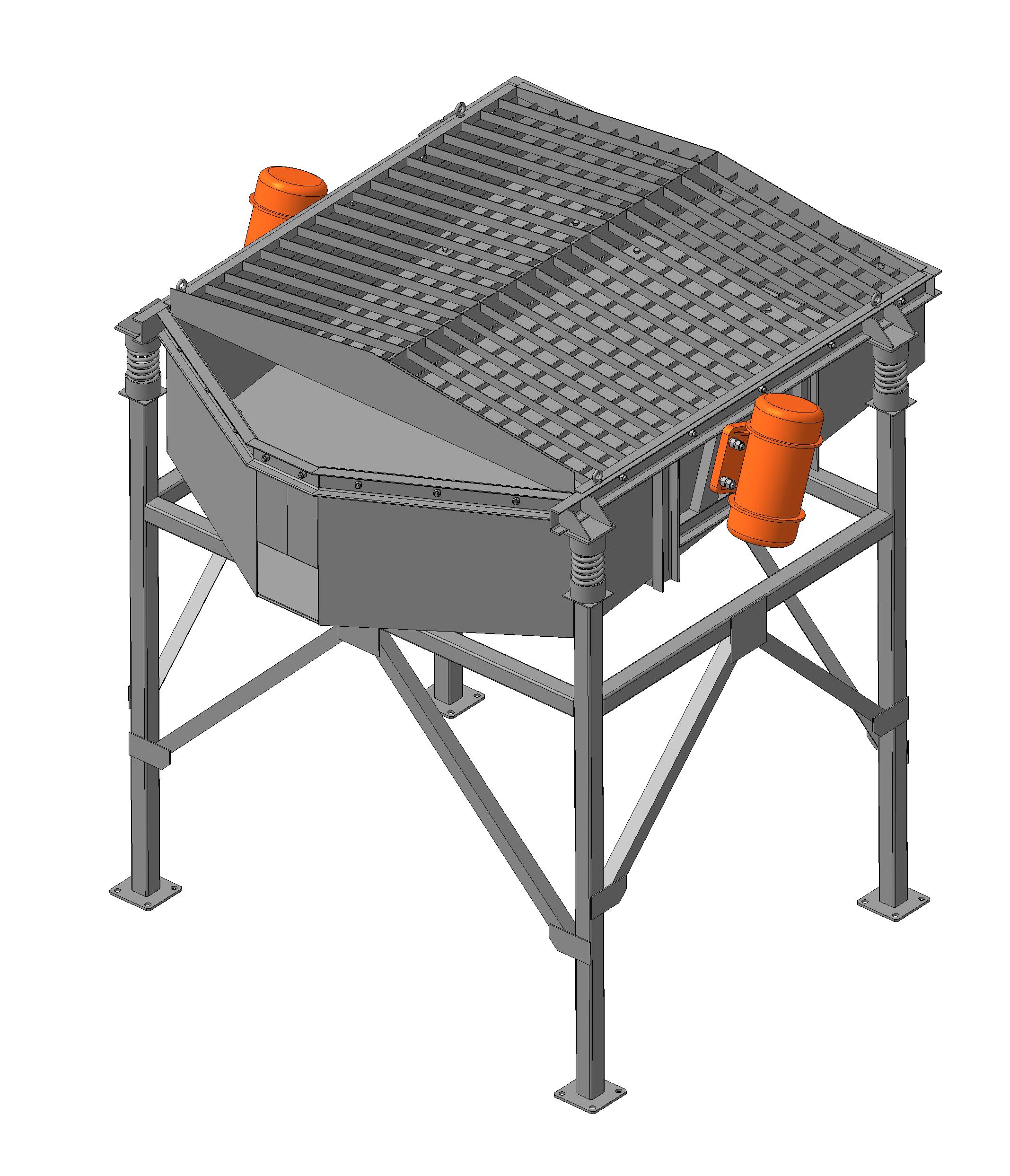

Бункер приемный. Выполнен с вибростолом. В приложении чертежи, 3D - модель. Использовался как приемный бункер в сортировочной линии на переработке мусора. Габариты бункера 2500х2100х910 на стоке. Используется Вибратор площадной MVE 3200/3

Состав: Сборочные чертежи, Деталировка, Спецификации, 3D-модель Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
Сборки\бункер приемный.cdw
Сборки\Вибробункер.spw
Сборки\Крепление вибратора.cdw
Сборки\Крепление вибратора.spw
Сборки\Лоток.cdw
Сборки\Лоток.spw
Сборки\Основание лотка.cdw
Сборки\Основание лотка.spw
Сборки\Рама.cdw
Сборки\Решетка.cdw
Сборки\Стойка.cdw
3D\~$братор MVE 1200_3.m3~
3D\~$еллер 2070.m3~
3D\~$ора пружины.m3~
3D\~$улка пружины.m3~
3D\Вибратор MVE 1300_3.m3d
3D\Вибратор MVE 3200_3.m3d
3D\Вибратор левый СБ.a3d
3D\Вибратор СБ.a3d
3D\Вибробункер.a3d
3D\Втулка пружины покупная.m3d
3D\Втулка пружины.m3d
3D\Косынка боковая.m3d
3D\Косынка верхняя.m3d
3D\Косынка пружины.m3d
3D\Крепление с пружиной.a3d
3D\Лист 1990х385х
3D\Лист боковой футеровки.m3d
3D\Лист боковой-01.m3d
3D\Лист боковой.m3d
3D\Лист нижний футеровки.m3d
3D\Лист опорный.m3d
3D\Лист передний боковой футеровки.m3d
3D\Лист передний футеровки.m3d
3D\Лист решетки 25.m3d
3D\Лоток.a3d
3D\Обвязка лотка.a3d
3D\Опора пружины.m3d
3D\Планка поперечная.m3d
3D\Платик верхний.m3d
3D\Платик нижний.m3d
3D\Пружина в сборе.a3d
3D\Пружина.m3d
3D\Рама.a3d
3D\Ребро.m3d
3D\Решетка.a3d
3D\Стенка боковая.m3d
3D\Стенка задняя.m3d
3D\Стенка передняя-01.m3d
3D\Стенка передняя.a3d
3D\Стенка передняя.m3d
3D\Стойка.a3d
3D\Труба 80х
3D\Труба 80х
3D\Труба 80х
3D\Труба+уголки 1.a3d
3D\Труба+уголок 2.a3d
3D\ 40404 1980.m3d
3D\ 40404 2000.m3d
3D\ 63635 1100.m3d
3D\ 63635 1400.m3d
3D\Часть лотка.a3d
3D\Швеллер 2000.m3d
3D\Швеллер 2092.m3d
3D\Швеллер 2150.m3d
3D\Швеллер 300 вибратора.m3d
3D\Швеллер 326.m3d
3D\Швеллер 440 вибратора.m3d
3D\Швеллер 540 вибратора.m3d
3D\Швеллер 700 вибратора.m3d
3D\Швеллер 990.m3d
3D\Швеллер косой вибратора 2 левый.m3d
3D\Швеллер косой вибратора 2.m3d
3D\Швеллер косой вибратора левый.m3d
3D\Швеллер косой вибратора.m3d
Детали\Втулка пружины.cdw
Детали\Косынка пружины.cdw
Детали\Косынка рамы.cdw
Детали\Лист боковой футеровки.cdw
Детали\Лист боковой.cdw
Детали\Лист нижний футеровки.cdw
Детали\Лист передний боковой футеровки.cdw
Детали\Лист передний футеровки.cdw
Детали\Платик нижний.cdw
Детали\Ребро.cdw
Детали\Стенка боковая.cdw
Детали\Стенка нижняя.cdw
Детали\Стенка передняя.cdw
Детали\Швеллер косой вибратора.cdw
Детали\Швеллер косой.cdw
Сборки
3D
Детали
