Чертеж привода цепного транспортера

Курсовой проект. МГТУ им. Баумана, 3 курс. Выполнено проектирование привода цепного транспортера. Основное внимание в данной работе уделено расчету редуктора двухступенчатого цилиндрического с шевронными колесами.

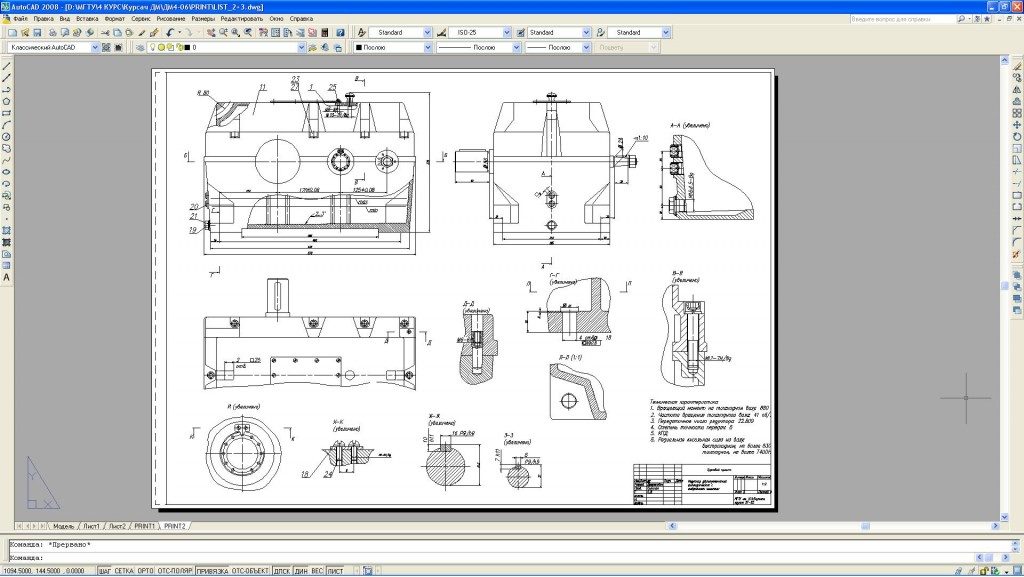

Содержание: 5 листов формата а1(вид привода общий, чертеж редуктора, деталировка(муфта, колесо, вал)и чертеж приводного вала), а также спецификация и пояснительная записка.

Состав: СБ, ВО, спецификация, пояснительная записка Язык документа

Софт: AutoCAD+Word

Файлы:

Каталог / Машиностроение и механика / Чертеж привода цепного транспортера

LIST_5.dwg
SPECIF.dwg
LIST_1.dwg
LIST_2+3.dwg
LIST_4.dwg
_моя_записка.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 3 194

296 FavoriteLoadingДобавить в избранное

  • Программа для просмотра
    DWG TrueView

    • Еще чертежи и проекты по этой теме:

    Фрагмент

    Рейтинг: 100

    Софт: КОМПАС-3D v 17.1

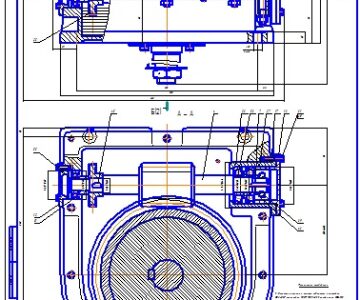

    Состав: Одноступенчатый цилиндрический редуктор (СБ), Деталировка (Тихоходный вал, крышка редуктора, зубчатое колесо, крышка), Спецификация, ПЗ
